310.05 Vannmålere og montering av disse

Vannmåler

Med hjemmel i forurensningsforskriften § 16-4 annet ledd kan kommunen kreve at enkelte eller alle abonnentenes årsforbruk skal fastsettes ut fra målt forbruk. Den enkelte gebyrpliktige må selv betale for målingen, herunder installasjon, drift og avlesning, og måling må utføres etter kommunens anvisning.

Vannmålertyper

Vannmålere deles inn i flere hovedtyper: enkeltstrålere, flerstrålere, tørrløpere, våtløpere, Woltman og elektrisk induktive. En vannmåler kan gjerne tilhøre mer enn en hovedtype og det er forskjellige monterings- og driftsspesifikasjoner alt etter hva slags vannmåler det er. Målerens kapasitet uttrykkes i Qn (nominell væskestrøm i m3/time) og angis i standarder, for eksempel 1,5, 2,5, 6, 10 eller 15 som er de mest brukte. Målere har standard byggelengder og kan fås fra 60 mm og opp over.



Husk at de forskjellige typer har forskjellige bruksområder og derfor ikke alltid kan monteres om hverandre. En tørrløper er for eksempel ikke like utsatt for urenheter i vannet som en våtløper, likevel har en våtløper generelt lengre levetid enn en tørrløper. Spør gjerne fagfolk når du er i tvil om hvilken type og størrelse vannmåler du har behov for i en aktuell installasjon.

  OBS! Husk å alltid høre med kommunen om hvilke krav som foreligger i installasjonsområdet. Noen kommuner har strengt søkelys på dette!

Elektronisk vannmåler med innebygd datakommunikasjon

Mange kommuner har nå satt krav at ved utskiftning eller nyinstallasjon av vannmålere, skal være av typen elektronisk vannmåler med innebygd datakommunikasjon med batterilevetid på 12 år som automatisk leser av vannmåleren og sender informasjonen direkte til kommunen. Disse vannmålerne skal tilfredsstille samme krav som er satt til manuelle vannmålere.

Eksempler på noen få vannmålertyper med forberedelse for fjernavlesning:

Figur 1. Enkeltstråler, tørrløper, Qn 1,5, 110 mm.

Figur 2. Flerstråler, våtløper, Qn 2,5, 190 mm.

Figur 3. Woltman, tørrløper, Qn 60, 250 mm.

Anbefalinger

Sørg for alltid å bruke kun EU-godkjente vannmålere som tilfredsstiller strenge krav til kvalitet og nøyaktighet. I Norge selges det en liten håndfull typegodkjente vannmålere. EU-godkjenningen sørger for standarder når det gjelder byggelengde, anslutningsdimensjoner, materialvalg, målenøyaktighet, monteringsspesifikasjoner og mye annet.

Bruk målere som er farget i forhold til den vanntemperatur de er ment for: blå for kaldt vann og rød for varmt vann. Det gjør det enklere for alle parter å identifisere installasjonen.

Installasjon

Vannmåleren vil angi nøyaktige mengder forutsatt av verken installasjonen i seg selv eller vannkvaliteten skaper problemer. Bruk alltid en vannmålerkonsoll for å sikre rett og stabil montasje. Disse fås både faste og justerbare for varierende avstander mellom vegg og rørledning. Slik montering vil gjøre det langt enklere å avmontere måleren senere for test eller utskiftning. Det vil også gjøre vannmåleren mer stabil i drift og dermed sikre nøyaktig måling. I tillegg bør det være stengeventil både før og etter konsollen. Vannmåleren bør plasseres rett etter hovedstengeventilen.

Som stengeventil før vannmåler bør det benyttes ventil med filter eller et separat filter mellom ventilen og vannmåleren.  Filteret må kunne rengjøres eller returspyles ved dårlig vannkvalitet. Se 310.01 og 310.02.

Figur 4. Stengeventil. Kilde: www.sandvold.no.

  NB! HUSK AT ALT FORBRUK SKAL REGISTRERES. DET MÅ IKKE FOREKOMME AVGRENINGER PÅ VANNLEDNINGEN FØR MÅLEREN!

Kommunale normer for vannmålere

Noen kommuner, blant annet Oslo, har egen norm for montering av vannmålere. De kommunale normene stiller krav til antall målere og monteringsavstander m.m.

Husk derfor å kontakte kommunen dersom du er usikker på monteringsreglene.

Her er utdrag fra Vannmålernormen i Oslo:

• Vannmålerinstallasjoner skal utføres av godkjent foretak
• Montering av vannmålerinstallasjoner i ny kum er søknadspliktig arbeid
• Vannmåleren anskaffes av abonnenten og eies av denne
• Det skal monteres vannmålere på byggeplasser og for brakker
• Vannmåleren tillates kun montert i vannmålerkonsoll med stoppekran før og etter vannmåleren
• Ved vanninnlegg mindre enn 32 mm (utvendig mål) kan det monteres en enkel vannmålerkonsoll
• Ved vanninnlegg større enn 32 mm (utvendig mål) skal det monteres to eller flere vannmålere i parallell
• Avstanden mellom parallellkoblede vannmålere skal være minimum 30 cm
• Ved montering av vannmålere ved sprinkelanlegg kreves røravbryter for å hindre tilbakeslag i vannledningen
• Det er ikke tillatt å legge jern- eller galvaniserte rør frem til vannmåleren
• Vannmålere skal som hovedregel plasseres inne i bygningen
• Vannmåleren i kum skal være lett tilgjengelig for inspeksjon og vedlikehold av vannmåleren
• Det tillates ikke andre installasjoner i kummen
• Vannmålerkummen må ikke overdekkes
• Utvendig vannmålerkum skal være minst 1000 mm i diameter
• Vannmåleren tillates ikke anbrakt i stakekum
• Det er ikke tillatt å legge jern- eller galvaniserte rør frem til vannmåleren


Hovedvannmåler plasseres frostfritt på et lett tilgjengelig sted for avlesing. Den skal monteres foran første avstikker og ved innvendig hovedstengeventil. Vannmåler monteres i konsoll dersom kommunen krever det. Det er ikke tillatt å montere vannmåler i stakekum. På hver side av vannmåleren skal det monteres en stengeventil med samme dimensjon som ledningen. Vannmåleren må være lett utskiftbar. Dersom det er utvendig vannmåler i kum, skal det være minst 1000 mm i diameter. Bunnen skal støpes med fall mot sluk med tilbakeslagsordning. Vannmålerne skal monteres frostfritt.

Figur 5. Enkel vannmåler.

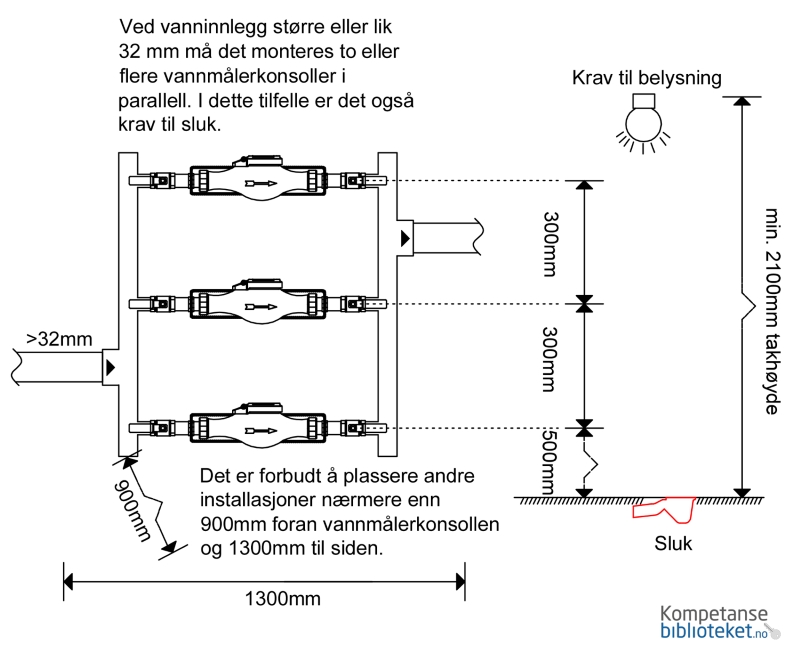

Figur 6. Flere vannmålere i parallell.
