311.01 Jordingsmuffe og jording på rørnett
311.01 Jordingsmuffe og jording på rørnett
Regelverk og bakgrunn
- Regler finnes i NVEs (Norges vassdrags- og energiverk) forskrifter av februar 1991.
- Reglene sier at alle vannledninger og sentralvarmeanlegg skal jordes til byggets hovedjord.
- På grunn av at plastavløpsrørene får et fettlag på innsiden, vil også disse rørene kunne lede strøm. Mellom f.eks. en slukrist og et dusj batteri vil det derfor kunne oppstå en forskjell i den elektriske spenningen. Ved berøring av batteriet når man står på risten kan man derfor få elektrisk støt.
- Dette unngås ved at en jordingsmuffe av et materiale som leder strømmen godt innsettes på plastavløpsrørene.
- I nye bygninger, med avløpsrør av plast, skal jordingsmuffe monteres når det elektriske anlegget forsynes med 230 V.
- Dersom det elektriske anlegget forsynes med 400 V, er jordingsmuffe ikke nødvendig.
Plassering av jordingsmuffa
- Jordingsmuffa plasseres før første grenrør på spillvannsledningen, enten på stikkledningen eller på bunnledningen.
- Bruk godkjent jordingsmuffe.
- Husk at elektriker skal kople jordingsmuffa til byggets hovedjord.
Jording av nye anlegg
Kravene til jording er gitt i bl.a. elektroforskriften NEK 400. Fortolkningen går ut på at dersom det plasseres en jordingsmuffe i bunnledningen, er kravet om utjevning av spenninger ivaretatt. Det betyr at på steder med jordingsmuffe kan jording av slukrist sløyfes. Nye 400 volts anlegg trenger verken jordingsmuffe eller jording av slukrist.
NB!
Jordingen er ett av de viktigste punktene på det elektriske anlegget.
For å redusere risikoen for strømstøt er det viktig at jordingsanlegget er i orden.
Jording foretas av el-installatøren.
Jording skal ikke frakobles uten at elektrikeren kontaktes.
Utvendige metall vannrør som jordingen er koblet til må ha ny jording ved omlegging til plastrør.

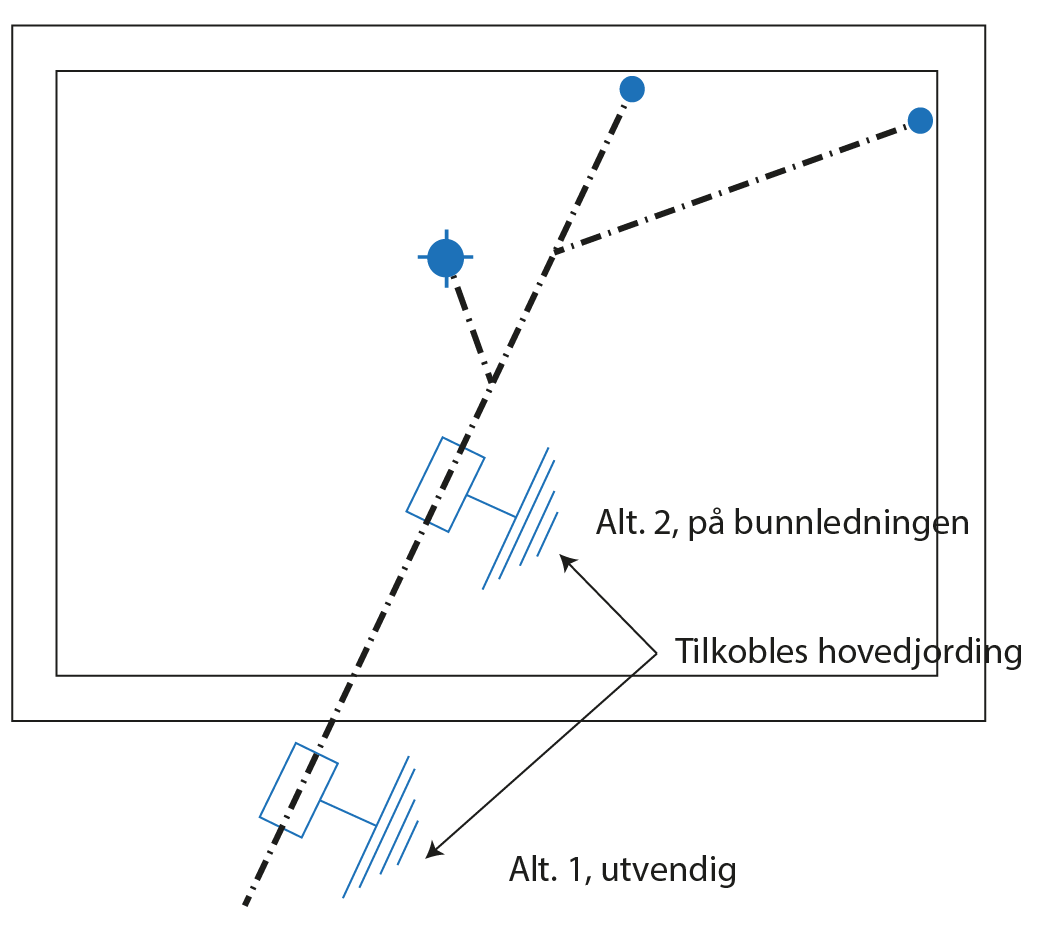

Figur 1.
NB!
Husk at jordingen er et av de viktigste punktene på det elektriske anlegget.
All jording skal derfor utføres av el-installatøren
