A Forgreninger

• Bruk 45° grenrør på bunnledning.
• Maksimal tillatt forgrening er 67,5° på liggende ledning.
• Dobbeltgrenrør tillates ikke.
• Det tillates brukt 45° bend i 45° grenrør, slik at maksimal vinkling blir 90°.
• Jordingsmuffe plasseres før første grenrør på bunnledningen.

Figur 1. Forgrening på bunnledning.

B Høyder

Høyden fra topp bunnledning til ferdig kjellergulv skal minst være 100 mm, men anbefales at bunnledningens høyeste punkt er 30-50 mm under avrettingslaget før isolasjon dersom tilkoblingshøyden for stikkledningen tillater det.

• Minstehøyde fra ferdig kjellergulv til toppen på bunnledningen skal være 100 mm. Sluk skal plasseres slik at fallet mot sluket er minimum 1:100 i rommet og minimum 1:50 i dusjsonen.
• Minimum fall på spillvannsbunnledning bør være 1:60.
• Husk at du får oppgitt eksakte høyder og aktuell gulvkonstruksjon før sluket og oppstikkene plasseres.

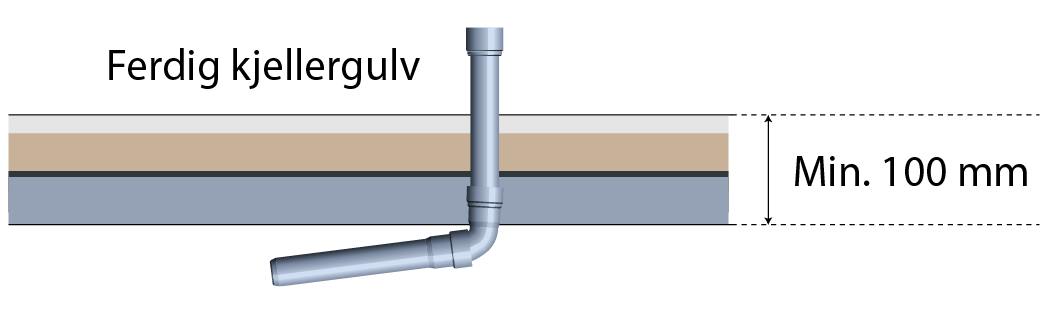

Figur 2. Høyde fra topp bunnledning til ferdig kjellergulv.

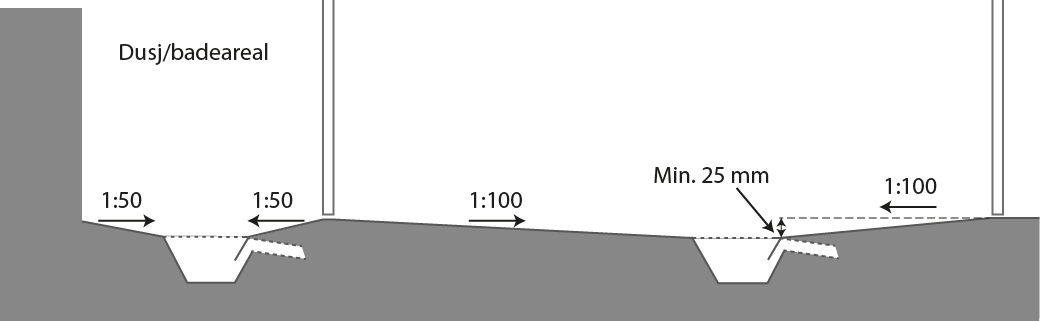

Figur 3. Fall mot sluk

C Oppstikk

• Oppstikk til avløpsledning som skal føres opp gjennom minimum en etasje skal ha bend med stor radius eller utføres med 2 stk. 45° bend.
• Vanlige sluk skal plasseres minimum 300 mm fra ferdige vegger i våtrom.
• Nye typer hjørnesluk og slukrenner monteres i henhold til 315.46 og 315.47 og iflg. leverandørens anvisninger.

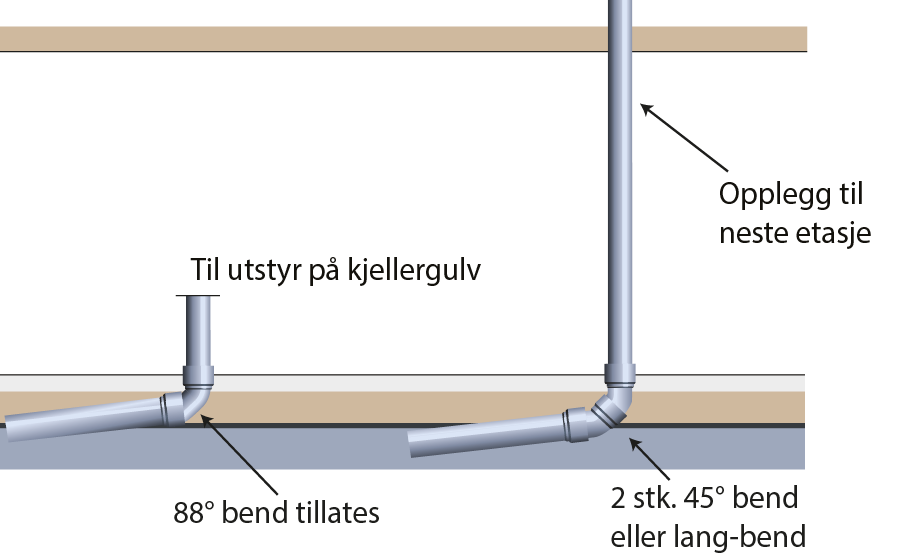

Figur 4. Oppstikk.

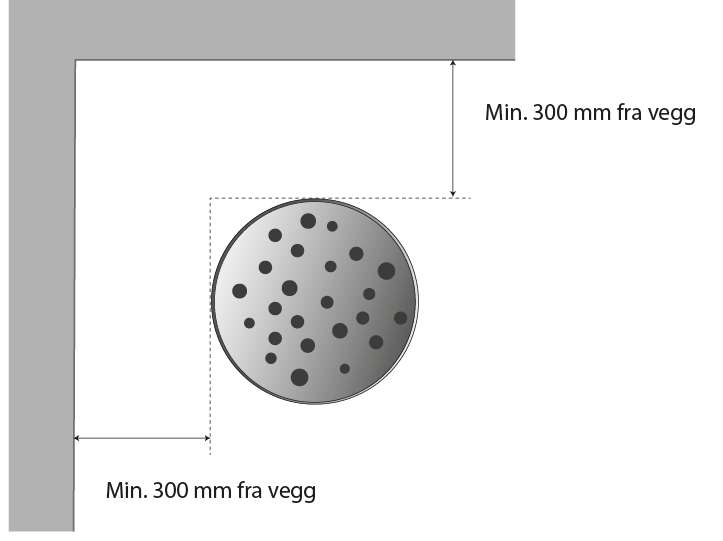

Figur 5. Plassering av vanlige sluk (ikke hjørnesluk og slukrenner).



D Horisontale bend

• Det skal ikke benyttes krappere bend enn 45 grader i horisontalplanet.
• Mellom to 45-graders bend bør være en rørstump for å lette staking.

E Hull i grunnmur

• Støp igjen etter at du har pigget! I mange sammenhenger viser det seg at rørlegger er sløv i forbindelse med gjenstøping av hull i grunnmur etter skifte av bunnledning eller vanninnlegg. Problemet er at rotter og andre skadedyr benytter hullene. Dette kan etterlate seg fri innkomst til hus og kan i verste fall føre til store skader på byggverk der rørleggerforetaket blir ansvarlig for skadeårsak.

NB!

Få kontroll/kvittering på at oppstikkene er plassert riktig.

Bruk de nyeste tegningene og ta vare på bunnledningstegningene du har brukt.
