311.03 Dimensjoner, lufting og stakepunkter

311.03 Dimensjoner, lufting og stakepunkter

A Dimensjoner

• Minste tillatte dimensjon på bunnledning (utenom avløp til sluk) er 75 mm for sideledninger til opplegg eller utstyr med vannmengde som ikke overstiger de angitte verdiene.
• Ellers skal minimum dimensjon være 110 mm.
• Bruk følgende vannmengder ved dimensjoneringen:
  • Klosett = 1,8 l/s
  • Gulvsluk 75 mm = 1,5 l/s
  • Servant = 0,3 l/s (avløp utenom sluk)
  • Kjøkkenbenk = 0,9 l/s
  • Vaskekar = 0,6 l/s (avløp utenom sluk)
• Til en ikke-ventilert bunnledning (husk avstander og høyder), se punkt B) kan du føre følgende vannmengder:

Utvendig diameter:

• 75 mm = 2,4 l/s
• 110 mm = 6,3 l/s

NB! Maks ett klosett! (stående ledning)

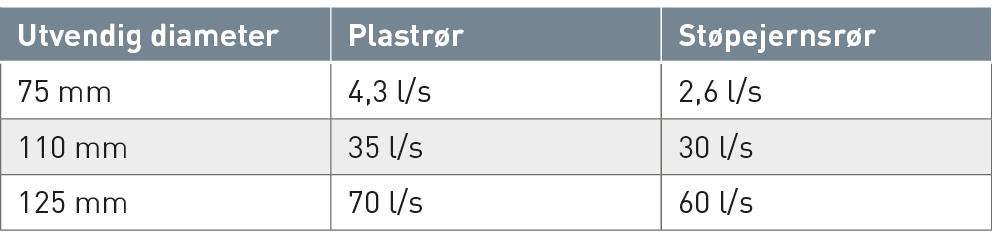

• Til en ventilert bunnledning kan du føre følgende vannmengder ved fall 1:60:

B Lufting

• Lengden på en uluftet sideledning på bunnledningen skal ikke være lengre enn 10 meter.
• Fallhøyden må ikke overstige 4 meter.

C Stakepunkter

• Det skal være maksimum 20 meter mellom stakepunktene på bunnledningen.
• En innvendig stakekum skal være 60x60 cm inntil dybde på 75 cm.
• Størrelsen skal ellers tilpasses kummens dybde.
• I stakekummen skal brukes godkjent stakerør med firkantluke for nedføring av videokamera for inspeksjon.
• Som stakepunkt kan benyttes 45° grenrør med ters med gjenge­lokk i gulvnivå.
• Stakepunkter bør utformes slik at staking kan skje begge veier.
• Stakekummer/stakepunkt plasseres helst før første grenrør og i rom som ikke er beregnet på varig opphold og som er egnet for staking.

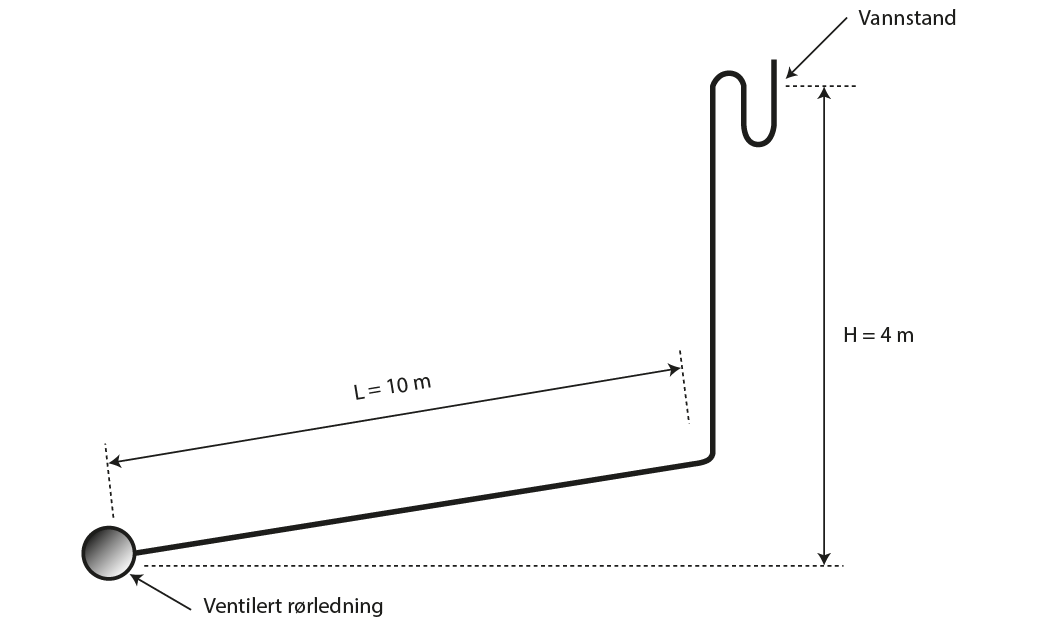

Figur 1. Største lengde L og fallhøyde H på uventilert spillvannsledning.

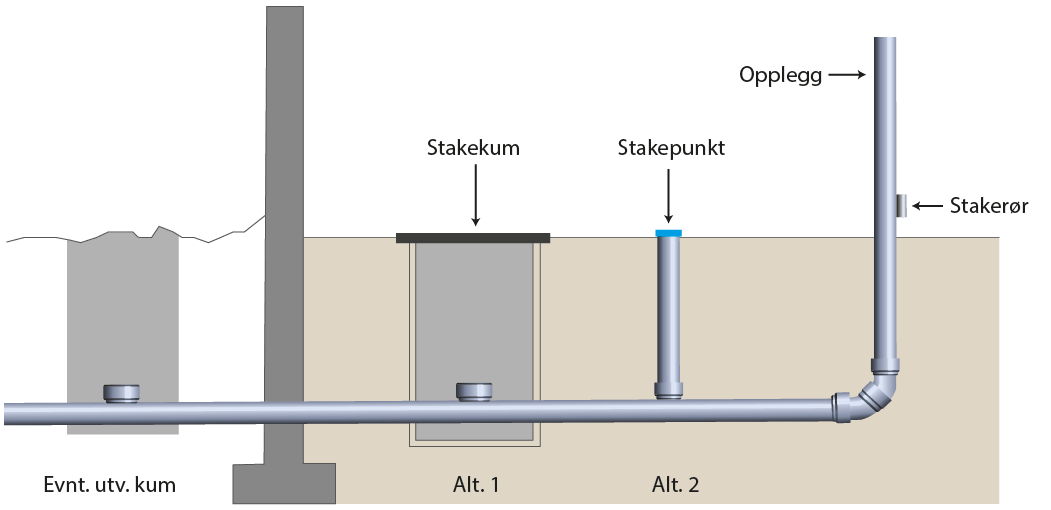

Figur 2.
