312.03    Dimensjonering og ­lufting av ventilerte og uventilerte spillvannsledninger

Se også 312.05 og fra 312.40 til 312.45.
Punkt A Dimensjonering av taknedløp er flyttet til 312.82.

Innledning

NS 3055 angir regler for dimensjonering av vann- og avløpsledninger i bygg. De samme reglene finner du i Standard Abonnementsvilkår, tekniske bestemmelser. Avløpsledninger omfatter spillvann- og overvannsledninger. Her gjengis reglene for spillvannsledninger. For dimensjonering av tak- og overvannsledninger, se 312.82, 312.81 samt 731.71.

For spillvannsledninger skilles mellom ledninger som er luftet og uluftede ledninger. Det tas hensyn til samtidig belastning av ledningene. Dimensjoneringen gjøres eter en forenklet metode, basert på viste diagrammer og tabeller. Spesielle avløpsanlegg skal dimensjoneres etter gjeldende formler.

Spillvannsmengder og vannlåsdimensjoner

Utstyr	Normal vannmengde [l/s]	Innløp vannlås [mm innv.]	Utløp vannlås [mm innv.]
Drikkefontene	0,1	21	28
Bidet, urinal	0,3	21	28
Servant, dusjkar, vaske­renne pr. meter	0,4	28	35
Vaske- og oppvaskmaskin i leilighet	0,6	35	45
Oppvaskkum og vaskekar	0,6	35	45
Badekar, utslasvask	0,9	45	65
Vaske- og oppvaskmaskin for felles bruk	1,2	45	65
Gulvsluk 75 mm	1,5	-	65
WC, utslagsskål, ­bekkespyler	1,8	80	80
Gulvsluk 100 mm	2,0	-	100

Tabell 1. Viser normalvannmengder fra utstyr med tilhørende vannlåsdimensjoner.



Største samtidige belastning av spillvann for ulike bygningskategorier

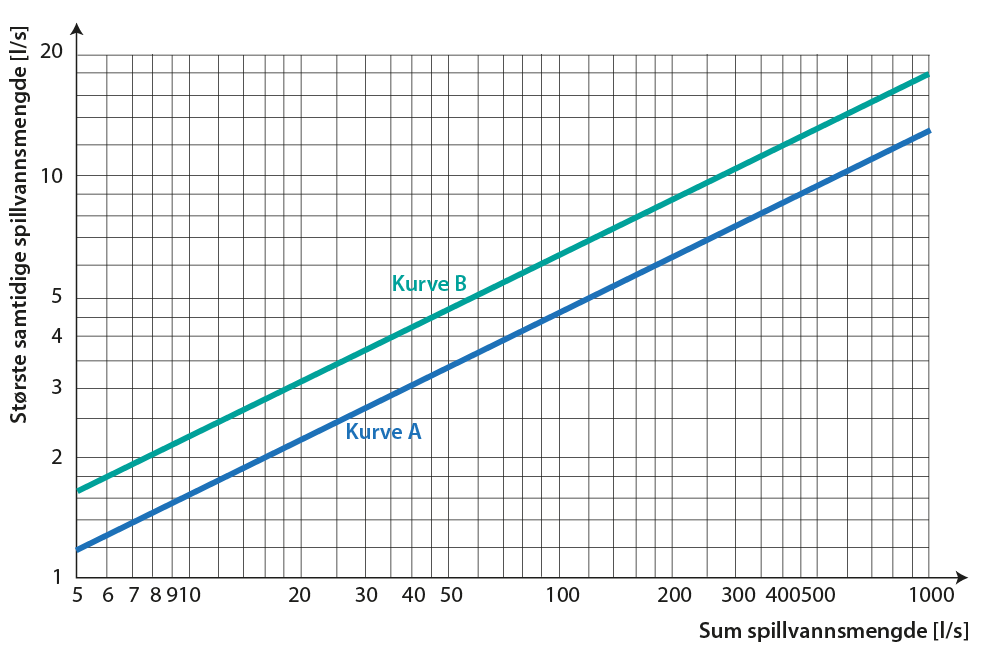

Figur 1. Sum normalvannmengder [l/s]:
Kurve B: Sykehus, hoteller, kinoer, forsamlingsrom, skoler, kaserner og offentlige badeanlegg
Kurve A: Boligbygg, forretningsbygg og aldershjem
For andre bygninger og anlegg skal samtidigheten vurderes i det enkelte tilfellet.



Dimensjonering av ventilerte spillvannsledninger

Stående ventilerte spillvannsledninger belastes som angitt i tabell 2. Liggende ventilerte spillvannsledninger kan belastes som vist i figur 2a for spillvannsledninger i plast og figur 2b for spillvannsledninger i støpejern og betong.

Innvendig rørdiameter [mm]	Sum normalvannmengde
	Bolig, forretn., sykehjem [l/s] KURVE A	Sykehus, hotell, skole, forsaml.hus [l/s] KURVE B
45	1,4	0,7
65	8	4
80 (maks. 6 WC)	26	13
100 (maks. 20 WC)	90	45
115 (bare plast)	230	115
125 (bare støpejern)	400	200

Tabell 2. Tillat belastning av stående ventilerte spillvannsledninger iht. NS 3055.

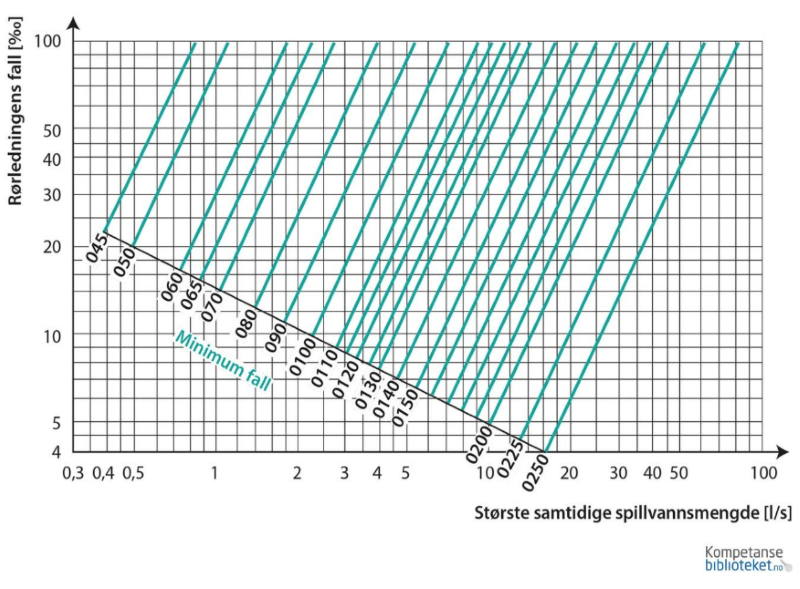

Figur 2a. Dimensjoneringsdiagram for spillvannsledning av plast (innvendig diameter).

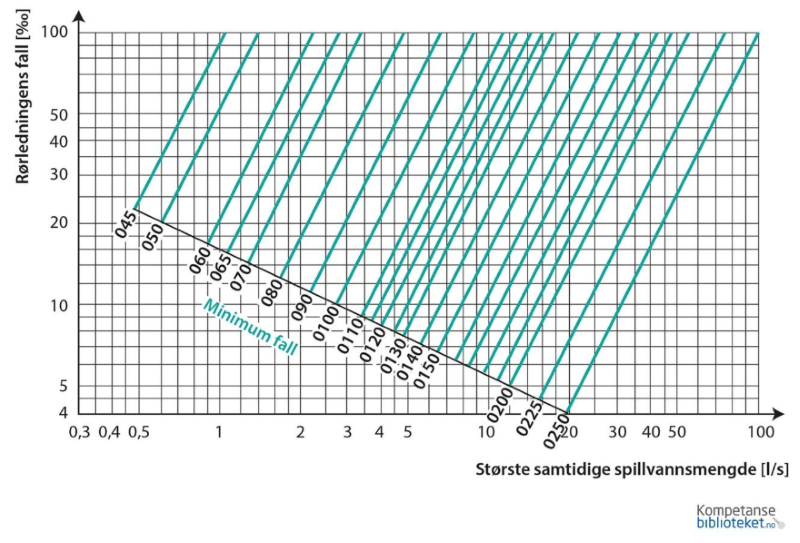

Figur 2b. Dimensjoneringsdiagram for spillvannsledning av støpejern og betong (innvendig diameter). For fall mellom 100 ‰ (1:10) og 1000 ‰ (1:1) brukes samme belastning som for 100 ‰ (1:10).

Uventilerte spillvannsledninger

Ikke-ventilerte spillvannsledninger dimensjoneres etter tabell 3 på grunnlag av spillvannsmengdene fra sanitærinstallasjonene (se tabell 1) uten reduksjon for samtidighet. Tabell 3 angir den maksimale lengden av liggende ledninger og den maksimale fallhøyden, begge regnet fra forgreningspunktet på den ventilerte ledningen, se figur 4a, 4b og 4c.

Summen av lengdene av de enkelte liggende ledninger kan ikke være større enn 10 m målt fra forgreningspunktet fram til vertikalt under vannlåsen. Den maksimale fallhøyden kan tilsvarende ikke være større enn 4 m målt fra forgreningspunktet og opp til vannstanden i vannlåsen.

For de minste dimensjonene DN 25, 32 og 40 må det brukes overgang til større dimensjoner når de oppgitte lengder eller fallhøyder overskrides.

For wc-avløp kan forgrening på ikke-ventilert stående ledning bare skje opp til maks. 1 m vertikalt målt fra forgreningspunktet på den ventilerte ledningen, se figur 4a, 4b og 4c for mer informasjon.



Minste innvendig diameter [mm]	Stående ledning [l/s]	Største fallhøyde H [m]	Liggende ledning [l/s]	Største lengde L [m]
28	0,3	1	0,3	3
35	0,6	1	0,6	3
45	0,6	4	0,6	10
45	1,2	2	1,2	10
65	2,4	4	2,4	10
80	3,81)	4	3,8	10
100	6,31)	4	6,3	10
1) Høyst. et WC.

Tabell 3. Ved å følge denne tabellen gjelder fall på ledning 1:60.

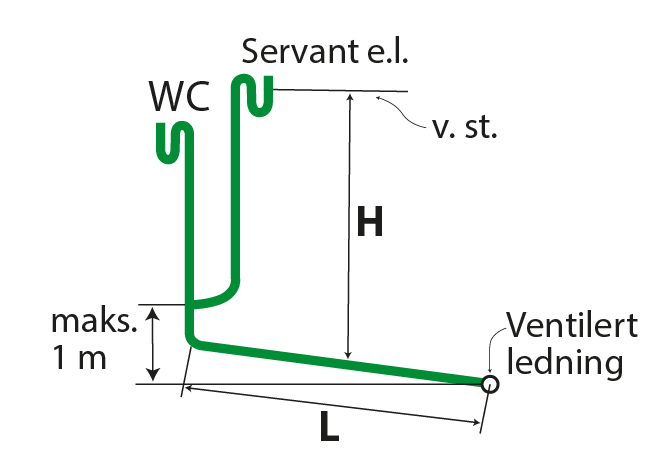

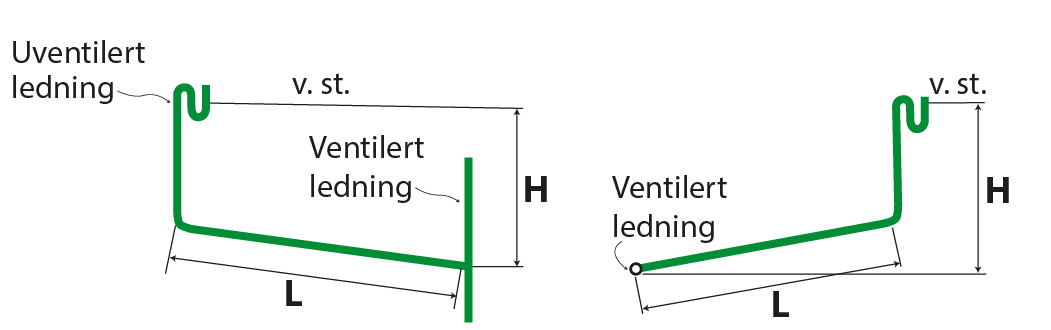

Figur 4a, b og c. Største lengde L og fallhøyde H på ikke-ventilerte spillvannsledninger. Ses i sammenheng med tabell 3.

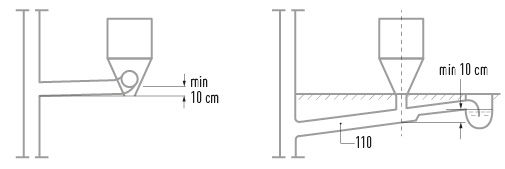

For å hindre utsuging av sluk på figur 5, må avløpsledningen mellom wc og opplegget ha dimensjon 110 mm (ikke 90 mm).

Høyde fra nærmeste grenrør underkant til vannstanden i vannlås skal minimum være 10 cm.

Figur 5.

For ikke-ventilert bunnledning er minste tillatte dimensjon DN 75 og minste fall 1:60.

Generelt om lufting av spillvannsledninger

Følgende regler gjelder:

• Alle bygg skal ha minst en lufteledning til det fri over øverst installasjon for å sikre at vannlåsene fungerer
• Lufteledningen bør føres over tak
• Der kloakkluften ikke kan føres over tak, bør lufterøret føres minst 0,5 m over og minst 2 m til side ved dør eller åpningsbart vindu
• Lufteledning bør ikke avsluttes nedenfor åpningsbart takvindu
• Lufteledningen skal ha minimum samme dimensjon som største sideledning
• Vakuumventiler («lufteventiler/durgo») må i boliger plasseres på loft og ellers i overensstemmelse med produktets godkjenningsbetingelser. Må isoleres mot frost.
• Lukt fra ventilasjonsledningen skal ikke virke sjenerende
• Luftledningen skal isoleres gjennom kalde loft
• Minste tillatte lufteledning er 65 mm (innvendig diameter)
• I kalde strøk bør minste dimensjon på Lufteledningen være 100 mm innv.
• Felles lufting (med sekundærventilasjon) av mer enn tre ­opplegg skal være minst 100 mm innv. diameter.
• Sekundærventilasjon skal forgrenes til hovedlufteledning over øverst vannlås.
• Sekundærventilasjon kan ha godkjent vakuumventil over ­øverste vannlås.
• For bygg med private renseanlegg skal alternative løsninger for lufting dokumenteres.
