312.10 Våtromsgjennomføringer i gulv

312.10 Våtromsgjennomføringer i gulv

A Generelle krav

Byggebransjens Våtromsnorm, som er en veiledning til Teknisk forskrift, stiller krav til hvordan gjennomføringer skal gjøres i gulv i våtrom.

Som hovedregel skal det ikke føres rør gjennom membraner (tette sjikt) i gulv i våtsonene. Det er et prinsipp at gjennomføringen ikke må skade gulvets opprinnelige tetthet. For å klare å oppfylle dette kravet, er det ikke tilstrekkelig å fylle hullet rundt røret med tette masse som silikon e.l. Nedenfor er forklart hvordan tettingen skal skje rundt rør i ulike gulvkonstruksjoner.

Ved alle gjennomføringer er det viktig at rørene ikke legges for tett inntil hverandre eller for tett til vegger. Husk at membranleggeren skal komme til og få utført en forsvarlig tetting.

Husk også at alle skruehull fylles med tettemasse før skruen skrus inn.

Unngå punktering av membranen med klosett- eller bidet-skruer. Bruk vegghengt utstyr i størst mulig utstrekning!

Bruk tettemansjetter som følger med rørsystemet.

Ha god dialog med membranlegger, ta bilder og før sjekklister.

B Trebjelkelag med sponplater og vinylbelegg

Vinylbelegget er her tettesjiktet og skal normalt ikke ­punkteres med hull for rørgjennomføringer, spesielt ikke i dusjsonen. Avløpsrørene bør legges inn i veggen og tas ut i riktig høyde til veggklosett eller klosett med P-lås og til servant og bidet. Vannledningene legges vannskadesikkert i vegg eller åpent på vegg, evt i listløsninger e.l.

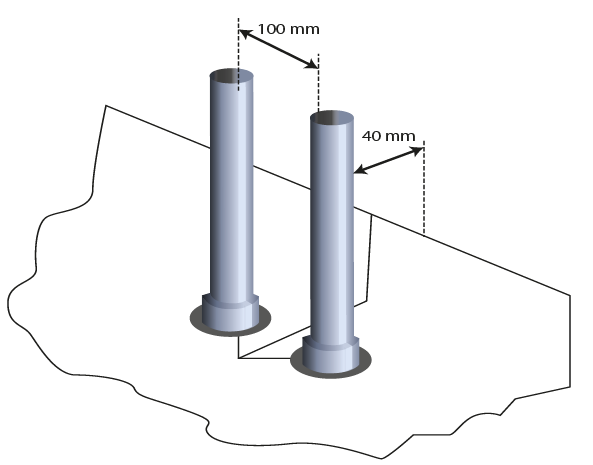

Figur 1. Minsteavstand ­mellom rør og motvegger.

Dersom du må ha gjennomføring i denne gulvkonstruksjonen, skal:

1. Hullet ikke være mer enn 2 mm større enn røret.
2. Rørene fastklamres med vibrasjonsdempende klammer i ­bjelkelaget.
3. Rørene skal ikke ligge nærmere vegg enn 40 mm til bakre kant på røret.
4. Hullet tettes med tettemasse.
5. Gjennomføringshylsen limes fast til belegget.
6. Gjennomføringshylsen skal være minimum 25 mm høy (over øverste punkt).

Avløpsrør til gulvstuss på klosettet skal utføres som vist på side 315.02. Sluk i denne gulvkonstruksjonen monteres som vist på side 312.45.

C Støpt gulv

Rørene bør legges over membranen for å unngå punktering. Dersom rørene må legges under membranen eller du må føre røret gjennom gulvet, skal:

1. Gjennomføringen skje i hylser som føres minst 25 mm over ferdig gulv eller ved at membra nen benyttes som hylserør.
2. Membranen limes eller sveises til varerøret.
3. Mellomrommet mellom hylsen og røret fylles med fugemasse.
4. En mansjett føres over hylsen når gulvet er ferdig.

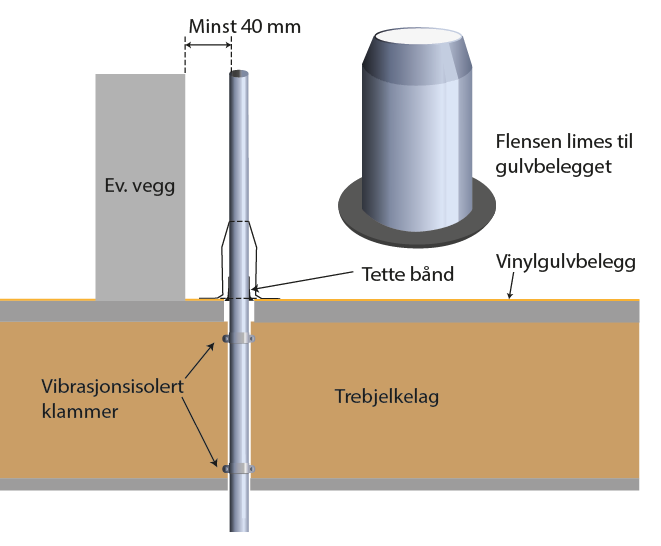

Figur 2. Gjennomføring i trebjelkelag.

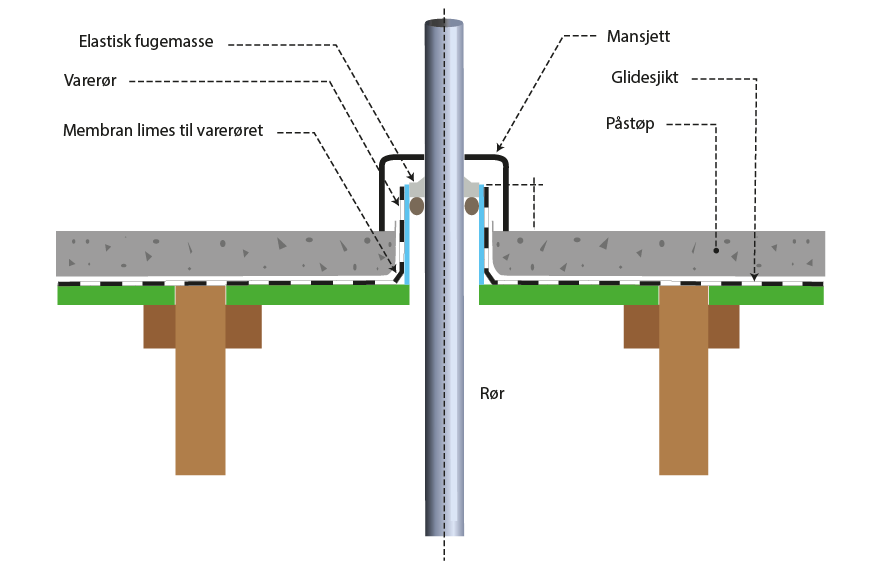

Figur 3. Gjennomføring med varerør.

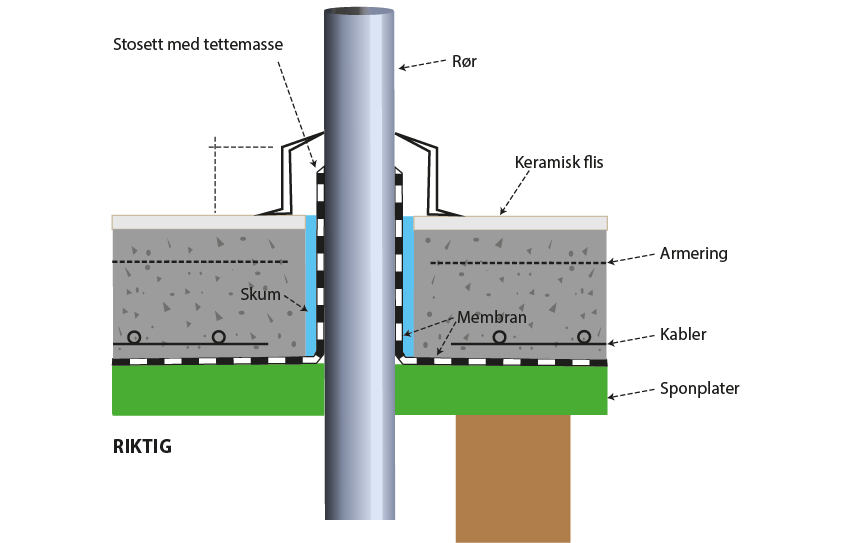

Figur 4. Gjennomføring med membranhylse.
