312.11 Gjennomføringer i våtromsvegger

312.11 Gjennomføringer i våtromsvegger

A Generelle krav

Byggteknisk forskrift (TEK17) stiller krav til tetthet i våtrom gjennom § 13-15 Våtrom og rom med vanninstallasjoner.

(2) d) I våtrom skal følgende minst være oppfylt: Bakenforliggende konstruksjoner som kan påvirkes negativt av fukt, skal være beskyttet av et egnet vanntett sjikt. Gjennomføringer skal ikke svekke tettheten.

Preakseptert ytelse nr. 6 i veiledningen til paragrafen sier:

Ved gjennomføring av rør i tettesjikt, må man benytte mansjetter tilpasset gjennomføringen og typen tettesjikt.

Byggebransjens Våtromsnorm har forslag til hvordan gjennomføringer skal gjøres i vegger i våtrom.

Som hovedregel skal det ikke føres rør gjennom membraner (tettesjikt) i vegger i våtsonene. Det er et prinsipp at gjennomføringen ikke må skade veggens opprinnelige tetthet. Nedenfor er det forklart hvordan tettingen skal skje rundt rør i ulike veggkonstruksjoner.

Ved alle gjennomføringer er det viktig at rørene ikke legges for tett inntil hverandre eller for tett til gulv. Husk at membranleggeren skal komme til for å få utført en forsvarlig tetting.

Ha god dialog med membranlegger, ta bilder og før sjekklister.

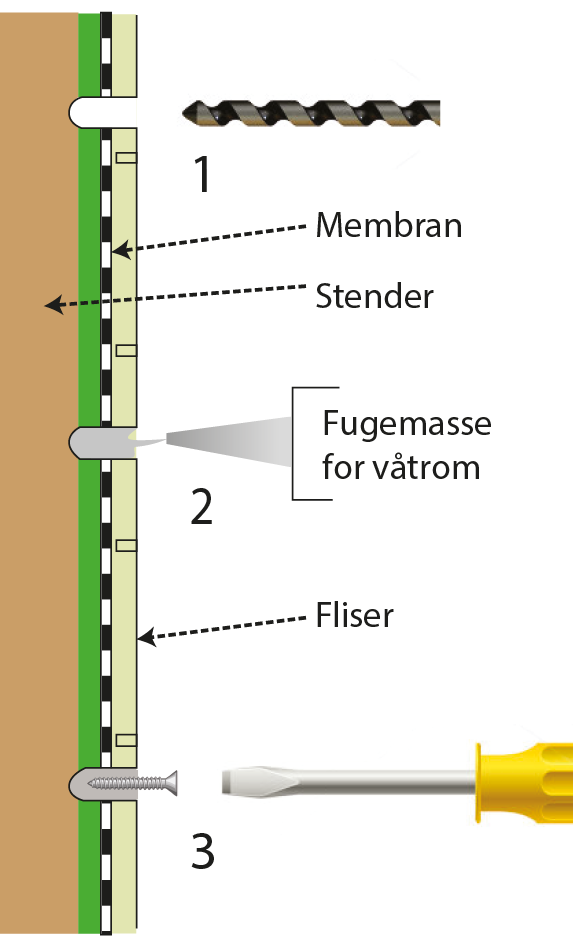

Figur 1. Trevegg.

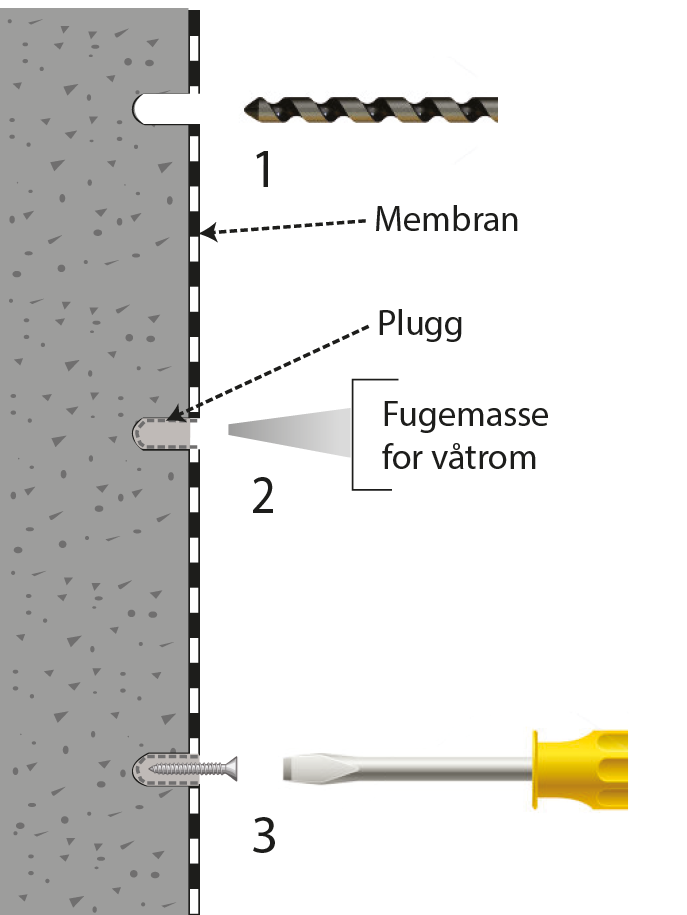

Figur 2. Murvegg.

Husk skjulte rør i veggen når du skal feste utstyret!

Alle skruehull fylles med fugemasse før skruen skrus inn. Fugemassen som benyttes skal være godkjent etter ETAG022. Kun noen få av markedets fugemasser er godkjent. Få dokumentasjon på godkjenningen av leverandøren.



B Trevegg med plater og vinylbelegg

Alle rørgjennomføringer i dusjsonen bør unngås.

Dersom du må foreta gjennomføringer, skal:

• Rommet mellom røret og platen tettes omhyggelig med ­tettebånd eller tetningsmasse.
• Rørmansjetten ikke være splittet.
• Rørmansjetten være trang mot røret og limes til vinylbelegget.
• Eksenterkuplinger med platealbuer i vegg ikke benyttes.
• Alle skruehull for feste av utstyr fylles med fugemasse før skruen skrus inn.

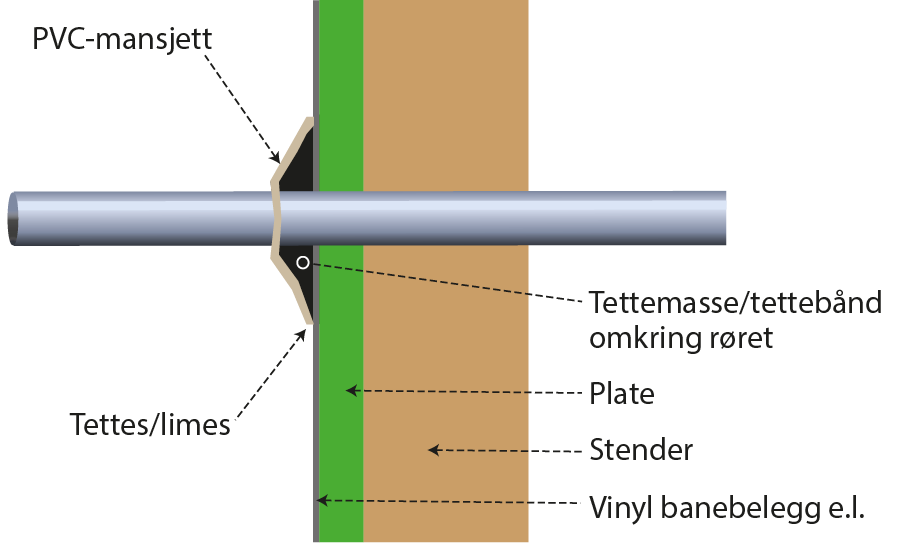

Figur 3. Trevegg med plater og vinylbelegg.

C Vegg med fliser

Flislagte vegger har som regel en smøremembran som tettesjikt. For å få en tett gjennomføring, skal:

• Rørene legges før membranen strykes på.
• Membranen føres ut og festes til røret ved hjelp av en fiberduk eller spesiell mansjett.
• Mansjett tres over røret når veggen er ferdig.

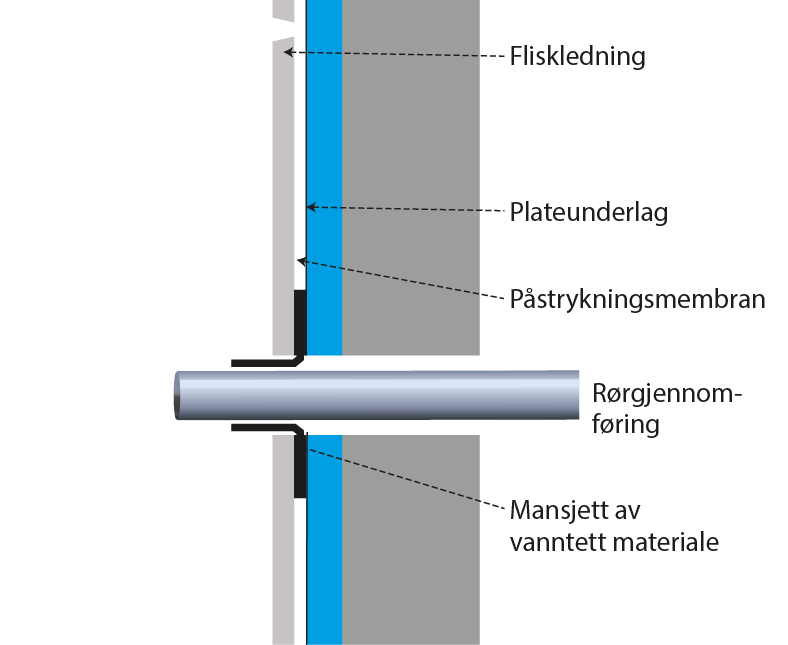

Figur 4. Murvegg med fliser.

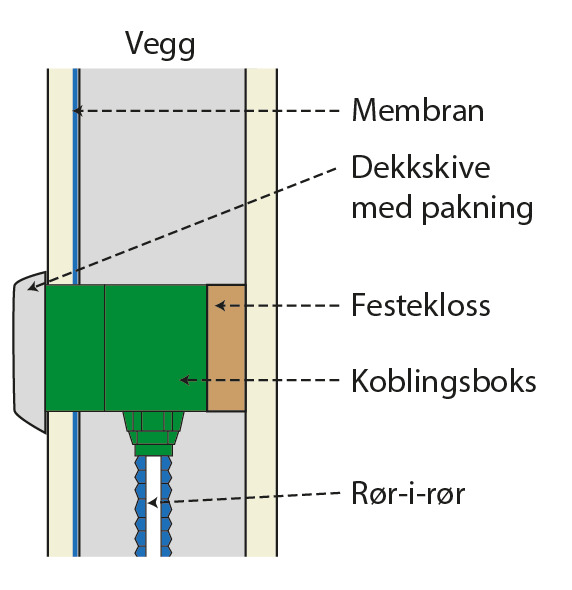

D Rørgjennomføring i vegg med våtromspanel

Rørføringen bør utføres som en forskruning der hylsene presser en elastisk pakning mot panelplaten. Ikke skjær for store hull!

Figur 5. Vegg med våtromspanel.

Hvem har ansvaret for gjennomføringene?

Det er håndverkeren som legger membran og monterer tettemateriell som er ansvarlig for at gjennomføringen blir tett. Utførende håndverker må kontrollere at ulike produkter som benyttes i gjennomføringer er kompatible med hverandre. Rørleggeren bør være med på avklaringer om tettedetaljer på sine installasjoner. Ansvarsforholdet bør dokumenteres skriftlig og med bilder for å slippe kjedelige og dyre erstatningssaker.
