312.15 Eldre vannledninger – reparasjon og tilknytninger
312.15 Eldre vannledninger – reparasjon og tilknytninger
A Rør og sammenføyning
Kobberrør finnes i nær sagt alle dimensjoner. Dette skaper problemer for rørleggeren som i de senere årene kun har arbeidet med standardiserte millimeterrør på nye anlegg.
Akkurat som nå, var det for 50 år siden både tykkveggede (sterke) og tynnveggede kobberrør på markedet. Noen ble målt i innvendige eller utvendige tommer (”) mens andre ble målt i utvendige millimetere. Det var heller ikke samme godstykkelsen på eksempelvis samme dimensjon av tynnveggede rør. Også tykkveggede rør hadde ulike godstykkelser og ble benevnt med et nummer etter dimensjonen.
For eksempel fantes både 1” og 11/4” i flere ulike godstykkelser, benevnt med tallene nr. 12, nr. 14 og nr .16. Det pussige var at et 1” kobberrør nr. 12 hadde tykkere gods enn et tilsvarende nr. 14. På de tykkeste rørene skar man vanlige rørgjenger, mens man på de tynneste av de sterke rørene skar fine gjenger. Dette for at godset ikke skulle svekkes for mye.

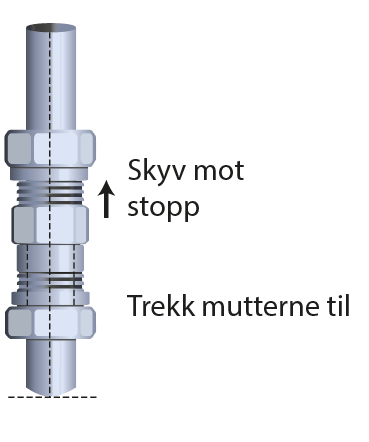

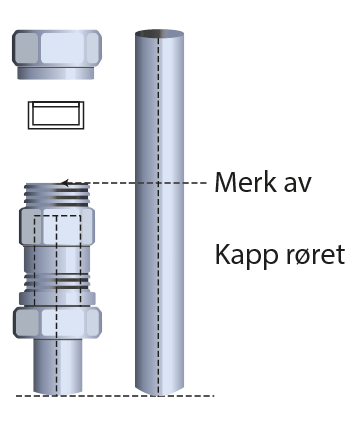

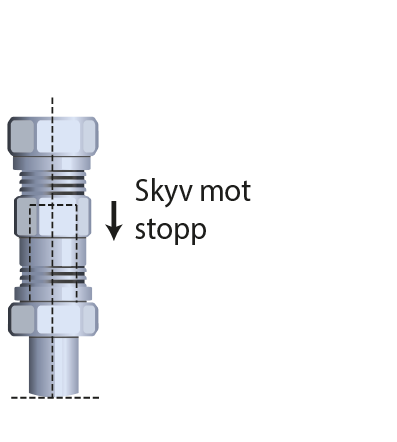

I den senere tiden er rehabiliteringsarbeidene blitt enklere fordi ulike klemringskoplinger, tilpasset gamle rør, er kommet på markedet. Noen av produsentene lager koplinger som lar seg skyve over den ene rørenden for så å trekkes tilbake over den andre ved innkapping. Dette sparer tid og blir en god forbindelse.
B Rehabilitering av anlegg med sterke (tykkveggede) kobberrør
De mest vanlige sterke kobberørene i husinstallasjoner var (se tabell på neste siden):
| Utvendig diameter | Num-mer | Innv. diameter | Gjengeart | Rehab. løsning | |
| [”] | [mm] | [mm] | [”] rørgj. | ||
| 3/8 | 9,5 | 16 | 6,7 | 1/8 | Gjenger NB! Ikke bruk 10 mm kompresjonskobling på 3/8”! Det finnes ikke kompresjonskobling som passer til denne dimensjonen. |
| 1/2 | 12,7 | 16 | 9,5 | 1/4 | 13 mm med klemringskopling |
| 5/8 | 15,9 | 16 | 12,7 | 3/8 | 16 mm med klemringskopling |
| 3/4 | 19,1 | 16 | 15,8 | 3/4 | 19 mm med klemringskopling |
| 3/4 | 21,1 | 12 | 15,8 | 1/2 | 21 mm med klemringskopling |
| 1 | 25,4 | 16 | 22,2 | 1 | Sølvlodd/gjenger |
| 1 | 26,6 | 12 | 21,3 | 3/4 | Sølvlodd/gjenger |
| 1 1/4 | 31,7 | 14 | 27,7 | 1 1/4 | Sølvlodd/gjenger |
| 1 1/4 | 33,4 | 12 | 26,9 | 1 | Sølvlodd/gjenger |
Bruk ikke kompresjonskoplinger (med gummiringstetting) på sterke kobberrør! Det vises for øvrig til tabell på side 312.07.
C Rehabilitering av anlegg med gamle tynnveggede kobberrør
Tynnveggede kobberør ble lagd i mange varianter. Noen av de mest brukte var Kingley, Ideal og Securex.
Kingley-rørene ble målt utvendig i tommer, men dimensjonene lå svært nær de nye millimeterrørene. Rørene ble bøyd ved hjelp av innvendig bøyefjær. Skjøting foregikk ved hjelp av spesialdeler med muttere som grep om en rille på røret. Rillen ble lagd med et spesialverktøy. Rørene må skjøtes med klemringskopling, eventuelt benyttes kuplingen eller rørdelen som hadde alminnelige rørgjenger. Husk tilpasset støttehylse på de tynnveggede rørene!
Ideal-rørene ble skjøtet med spesialkuplinger og Securex-rørene hadde deler som grep om en utbukking (1/2-flens på røret). Begge rør hadde diameterangivelse i utvendige tommer. Kuplingene hadde ikke rørgjenger. Skjøting og tilkopling må skje med tilpasset klemringskopling eller sølvlodd.
D Utbedring av lekkasje på skjulte vannledninger
Teknisk forskrift fra 1997 forutsetter at alle ledninger skal legges vannskadesikkert. Dette gjelder nye anlegg og ved total rehabilitering av våtrom. Forskriften gjelder ikke ved enkle reparasjoner av eksempelvis brudd på rør i våtromsvegg.
Ved reparasjon av ledningsbrudd på skjulte ledninger, må rørleggeren selv vurdere hvilke tiltak som må gjøres for å utbedre skaden på forsvarlig måte, både fagmessig og økonomisk.
Det er ikke sikkert at forsikringsselskapet dekker en total omlegging, men rørleggeren må kunne anbefale og fraråde kunden på en fagmessig forsvarlig måte. Dette plikter han å gjøre etter Lov om håndverkertjenester. I henhold til lovverket er det huseieren som er ansvarlig for anlegget og som bestemmer omfanget av reparasjon/omlegging. Dersom huseieren ikke velger å følge rørleggerens råd, må dette fremkomme skriftlig fra rørleggeren, f.eks. på fakturaen. I spesielt utsatte tilfeller anbefales det at rørleggeren tar kontakt med huseiers forsikringsselskap, selv om det ikke er en forsikringssak.
Rørleggeren skal vurdere følgende forhold:
Hva er årsaken til bruddet?
Er det generell korrosjon, bør alle skjulte rør i forbindelse med skaden skiftes ut til vannskadesikkert system, dvs åpne ledninger eller rør-i-rør-system. Skyldes bruddet spenningskorrosjon eller at det ikke er tatt hensyn til utvidelse (ved nedstøping), må rørene legges om slik at nye spenningsskader ikke oppstår. Brudd i skjøt eller gjennomboring av rør eller annen ytre påkjenning repareres på forsvarlig måte, uten total omlegging.
Hvor gammelt er røropplegget?
Er vannledningene mer enn 25–30 år bør alle skjulte ledninger ved skadeområdet skiftes ut til vannskadesikker installasjon. Nyere anlegg er det forsvarlige å reparere uten å legge om alle rør.
Hvilken rørkvalitet er det?
Tynnveggede, eldre rør bør skiftes ut. Sterke kobberrør uten skjøting med for høy temperatur og med fri ekspansjon, kan som regel utbedres på forsvarlig måte uten omlegging.
Hvordan er vannkvaliteten?
Dersom vannkvaliteten er "sur" og det har vært problemer med tidligere korrosjonsangrep, bør alle rør legges om til Pex med varerør. Ev. bør det vurderes et vannfilter av riktig type.
Er bruddet i en tørr eller våt sone?
Åpning av en badevegg eller gulv betyr at membranen må brytes. Like viktig som å reparere røret forsvarlig, er å få veggen tett igjen etter at reparasjonen er foretatt. Spesielt viktig er dette i våte soner. Kontakt membranlegger og følg Våtromsnormens anvisninger dersom du er i tvil. I spesielt utsatte soner må membranen ha en overlapping og feste til den gamle som sikrer at fuktskader ikke oppstår etter reparasjonen.
Er skaden en forsikringssak, be huseier ta kontakt med selskapet for befaring og taksering av skaden.
