Teknisk forskrift (TEK) still krav til at tekniske installasjoner ikke skal gi et lydnivå som kan føre til støyplage for brukere av bygget. Spesielt gjelder dette rom for varig opphold. Dette gjelder også uønsket lyd for avløpsrørene.

Det vises også til NBI-blad 553.182 Støy fra avløpsinstallasjoner.

Generelt om støy fra avløpsrør

Støy fra avløpsinstallasjoner kan oppstå dersom planlegging og/eller utførelse av installasjonene er mangefullt utført. Generende støy mellom boenheter og i oppholdsrom skal ikke forekomme. Årsakene kan være mange, men typisk er feil planlegging av føringesveier, mangefull/feil klamring eller mangefull isolering. Støy fra avløpsrør oppstår enten som luftlyd eller strukturlyd. Lydutstrålingen er proporsjonal med overflaten på røret, så støy fra et 110 mm  avløpsrør vil være betydelig høyere enn fra et 32 mm rør. Støynivået vi avhenge av tilført vannmengde, dimensjon, rørmateriale og brukstid, samt innkledning og utført støyisolering. Tabellen viser minimum og maksimum støy for 110 mm rør (Glava):

Type rør	Støy min.–maks. [dB]
Plastrør uisolert	37–56
Plastrør med 19 mm cellegummi	28–51
Plastrør med 50 mm Glava	23–48
Støpejernsrør uisolert	26–48
Støpejernsrør med 19 mm cellegummi	18–44
Støpejernsrør med 50 mm Glava	11–37

Tabell 1

Støyegenskapene for avløpsrør skal oppgis av produser. Vær spesielt oppmerksom på bend på avløpet.

Eksempel på støyavgivelse fra en rørtype uten og med isolasjon:

Pos.	Geberit Silent dB 20		Geberit Silent dB 20 m/ Isol.
	WC 2 l/s [dB]	Konstant flow 50 l/min [dB]	WC 2 l/s [dB]	Konstant flow 50 l/min [dB]
1	50	45	39	33
2	54	51	41	34
3	44	40	32	26

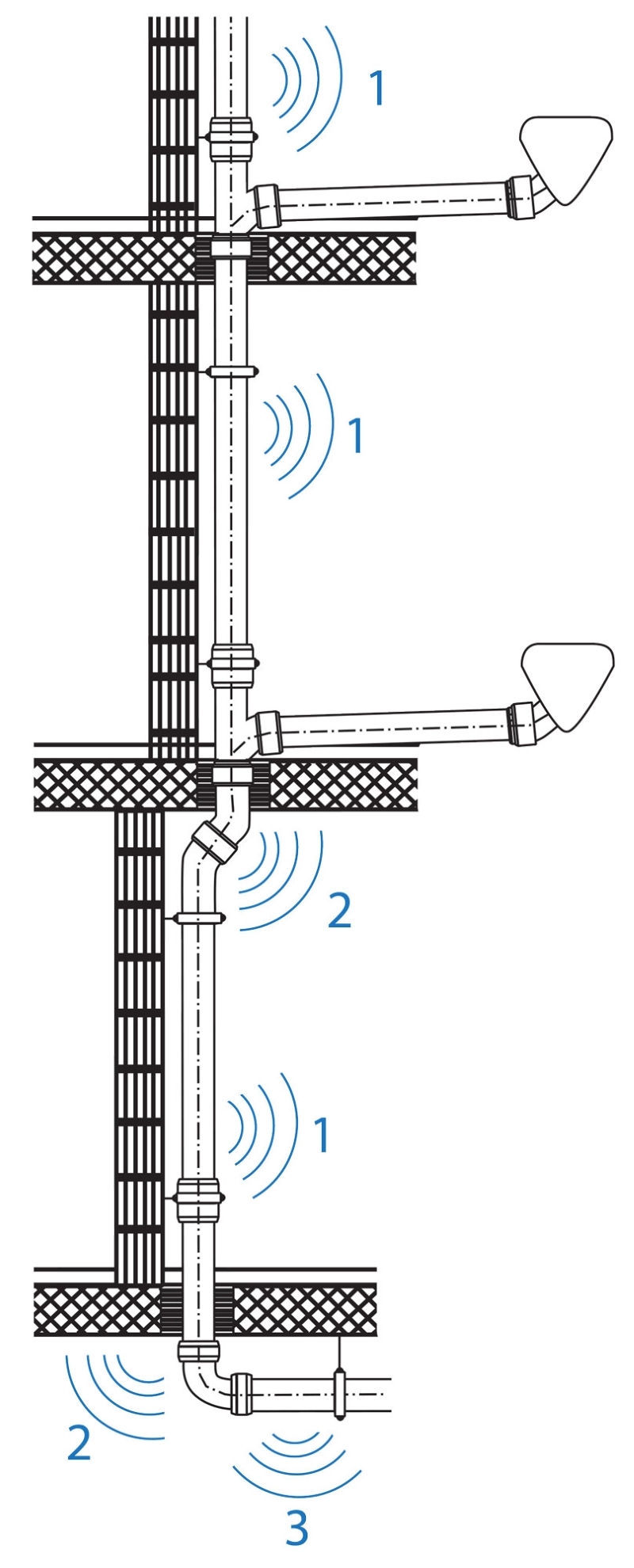

Tabell 2. Tallene angir målestedene i Figur 1.

Figur 1.

Plassering av avløpsrørene

Rørføringer i tak og vegger i oppholdsrom bør unngås. Våtrom, toalettrom og kjøkken bør plasseres over hverandre. Horisontale avløpsrør bør legges i samme etasje som utstyret for å hindre lydoverføringer gjennom dekker og til himlinger i etasjen under. Rørene kan støpes inn i dekket eller legges i ferdiproduserte installasjonsvegger. Veggene er utstyrt med lyddempende tiltak, og er spesielt godt egnet til å redusere strukturlyd til tilstøtende rom.

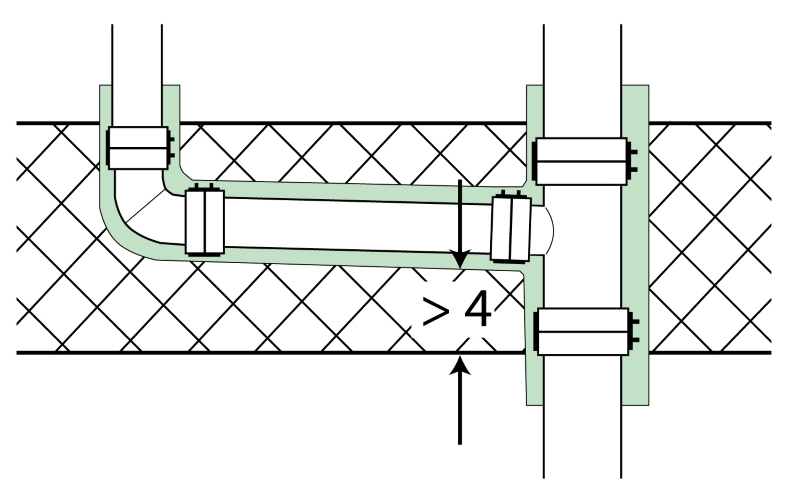

Dette vil spare store etasjehøyder med himlinger, være vannskadeforbyggende og virke lyddempende. Det bør minst være 4 cm betong fra underkant isolert rør til underkant tak i etasjen under, se figur:

Figur 2

Figur 3

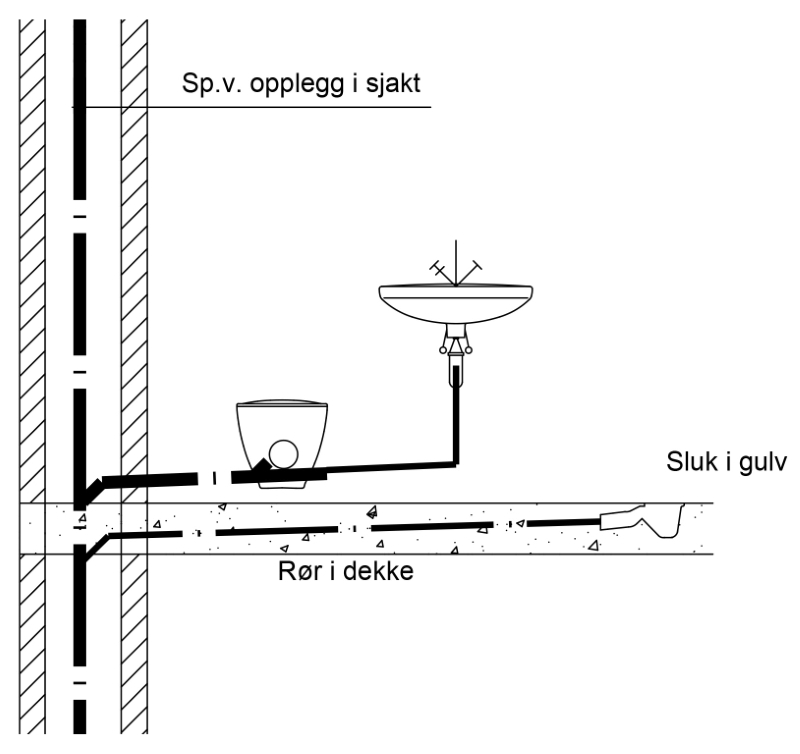

Figuren viser rør lagt over gulv i samme etasje - røret fra sluket kan som regel støpes inn i dekket.

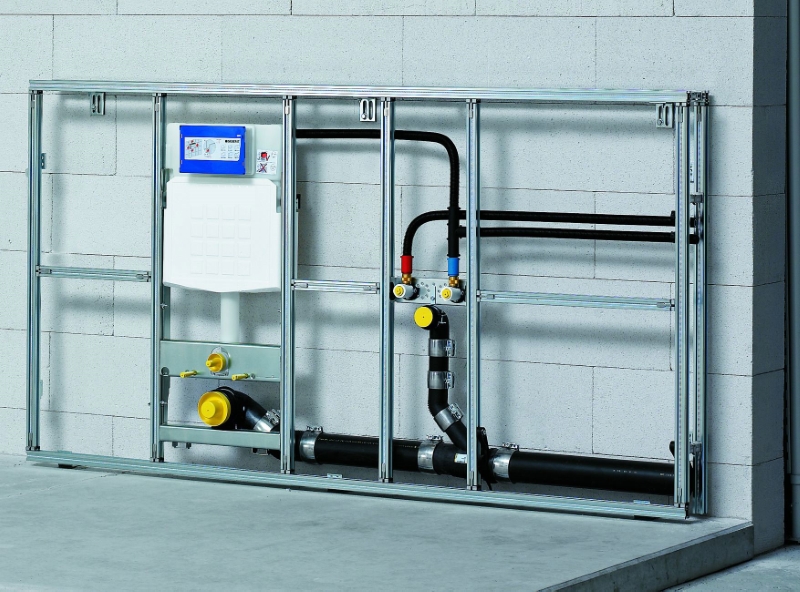

Figur 4. Installasjonsvegg med rammer for feste av utstyr.

Luftlyd fra avløpsrør

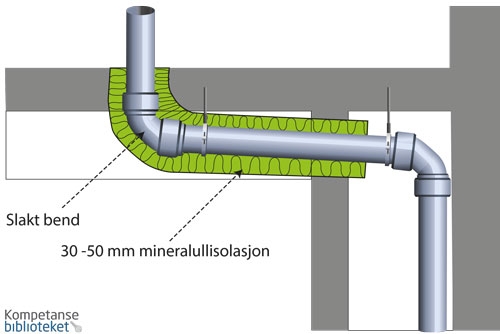

Lyden oppstår når vannstrømmen passerer bend og grenrør. Støyen vil være fremtredende i overgangen mellom stående og liggende rør dersom det er benyttet 88° bend. Et bend på 88° bidrar til et økt støynivå på ca. 7 dB. Bruk derfor bend med stor radius eller 2x45°- bend. Lette plastrør vil overføre luftlyd bedre enn tunge plastrør eller støpejernsrør. For å redusere støy fra plastrør har mange produsenter i dag utviklet "tunge" plastrørsystemer med spesielle egenskaper som virker støydempende. Det benyttes også tunge isolasjonskåler for bend og horisontale rørføringer. For å oppnå ønsket effekt er det vesentlig at hele rørsystemet er støydempet, inklusive deler og klammer. Andre støydempende tiltak mot luftlyd kan være bruk av lydhimling ved horisontale rørføringer under tak, eller isolering av avløpsrør.

Figur 5.

Strukturlyd fra avløpsrør

Støy oppstår når det er direkte kontakt mellom avløpsrør og deler av bygningskonstruksjonen. I slike tilfeller hjelper det ikke om det er benyttet tunge rør, det finnes eksempler på et støpejernavløpsrør med direkte kontakt med bygningskonstruksjoner kan gi lydnivå på 60 dB. Lydoverføringen er mest fremtredende i lette konstruksjoner.

Bruk alltid lyddempende/forede klammer til innfesting av rørene, slik at selve røret blir avisolert fra konstruksjonen. Bruk riktig tilstrammingsmoment ved montasjen av klammer. Trekkes de til for hardt, kan lydoverføring til konstruksjonen oppstå.

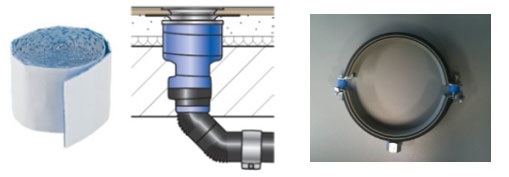

Figur 6. Støyisolerende teip til bruk på utsatte områder.

Ved bruk av gummiforede, spesielle støyisolerte klammer med innvendig glidebelegg, kan støyen reduseres med opptil 3 dB.

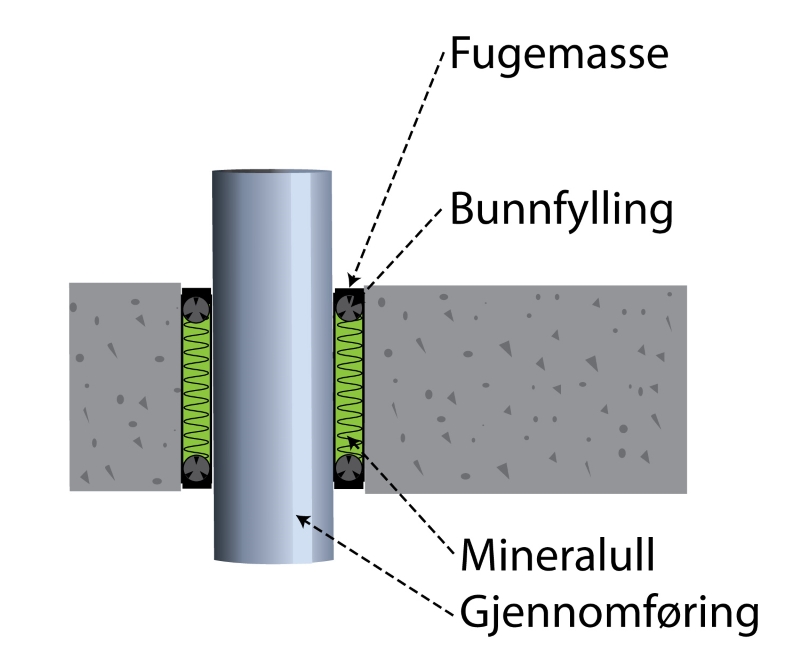

For å redusere lydoverføringen i tunge konstruksjoner anbefales det å benytte isolasjon rundt rør, som støpes inn og i forbindelse med gjennomføringer. Dette vil også sikre fri ekspansjon ved temperaturendringer.

Figur 7.

Andre lyder

Kneppelyder som oppstår ved vekslende bruk av varm og kaldt vann skyldes ekspansjon i rørmaterialet. Disse oppstår ofte på grunn av feil montasje - spissenden på avløpsrøret er stukket helt ned i bunnen på muffen slik at det ikke er muligheter for fri ekspansjon. Kneppelyder kan også oppstå der det ikke benyttes klammer med foring/innlegg. Klukkelyder i avløpet skyldes selvutsuging/hevertvikning ved bruk av sanitærutstyr som er tilkoblet delvis tette rør/for liten rørdimensjon.

Innkledning i kasser og himlinger, se 312.16.
