312.40 Lufting av avløpsledninger

(Se også 312.42, 312.43 og 315.43)

Hvorfor skal avløpsledninger luftes?

Lufting av avløpsledninger gjøres for å:

lede kloakkgasser fra tanker og ledninger ut til det fri
føre luft inn i ledningssystemet når avløps-vannet renner ut

Uten lufttilførsel, vil det oppstå undertrykk i ledningsnettet som fører til at vannlåser kan suges tomme. Lufteledninger omtales også som ventilasjonsledninger, men må ikke forveksles med kanaler i ventilasjonsteknikken.

Primær- og sekundærlufting

Vi skiller mellom to ulike former for lufteledninger:

Primærlufting – hovedlufteledningen som skal alltid føres til det fri, helst over tak
Sekundærlufting – lufteledning som må til for å hindre utsuging på grenledninger og oppstikk

Sekundærluften kan utstyres med en enkel ventil som suger inn luft når det blir undertrykk i nettet. Ventilen kan til tider slippe ut kloakklukt som gjør at den må plasseres på et sted egnet sted som for eksempel i et toalettrom eller på loft. Følg leverandørens monteringsanvisning.

Ventilen må isoleres på en slik måte at den fuktige luften ikke fryser, men ventilen må samtidig være åpen for luftinnsug.

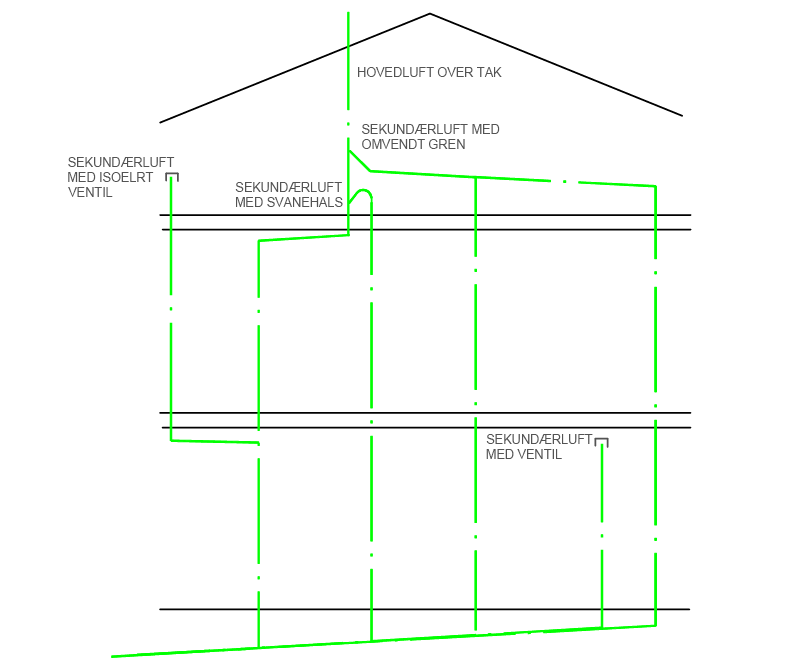

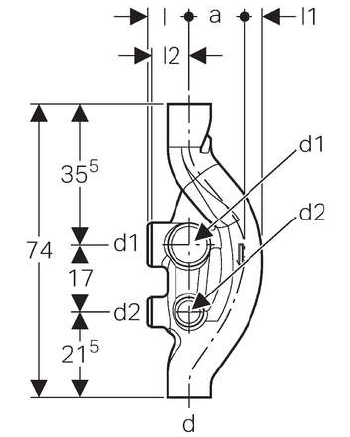

Sekundærluften kan tilkoples hovedluftingen med et «omvendt» grenrør eller en «svanehals», se figur 1.

Hva sier lovverk og reglement?

TEK17 § 15.6:

(4) Avløpsinstallasjoner skal ha minst én lufteledning som er ført til det fri uten vannlås, med mindre det dokumenteres at avløpet kan fungere tilfredsstillende ved bruk av en annen løsning.

Veiledningen til samme punkt:

Lufteledningen for avløpssystemet må føres til det fri over øverste installasjon.

Standard abonnementsvilkår

(normalreglementet) punkt 3.1.1.5 (utdrag):

Ventilasjon. I enhver bygning skal avløpsnettet ha minst en ventilasjonsledning med fritt atmosfærisk utløp.
Ventilasjonsledningen kan ikke ha mindre dimensjon enn største sideledning på opplegget. Ventilasjonsledninger føres over tak og minst 2 000 mm til side for, eller 500 mm over, vindu eller ventilasjonstilførsel. (Vær oppmerksom på takvindu!)
Takavløp godkjennes ikke som ventila-sjonsledning.
Forbindelsen mellom sideledning og sekundærventilasjonsledning skal ligge minst 300 mm høyere enn det utstyret som har avløp til sideledningen.
Minste dimensjon for ventilasjonsledning er DN 75 for sum normalvannmengde på maksimalt 5,0 l/s på nedfallsledningen.
Dimensjonen må uansett ikke være mindre enn største dimensjon på sideledning som er tilknyttet nedfallsledningen.
For felleslufting av inntil tre stående spillvannsledninger (nedfallsrør) brukes dimensjon DN 90.
For felleslufting av flere enn tre stående spillvannsledninger brukes dimensjon DN 110. Vakuumventiler («lufteventiler») må i boliger plasseres på loft og ellers i overensstemmelse med produktets godkjenningsbetingelser.
Ventilasjonsledninger i kalde rom skal isoleres.

Øvrige hensyn

Det er fornuftig å ta hensyn til følgende forhold, sakset fra tidligere regler:

Lufting bør føres over tak.
Kloakkluftingen skal alltid føres over ventilasjonsavtrekket (ved naturlig ventilasjon) når det benyttes felles innkassing over tak.
Kloakkluftingen bør aldri avsluttes rett under takskjegg, det fører lett til mugg og råte i treverket.
Lufteledningen bør ikke plasseres langt nede på skråtaket, benytt takhatter som følger takstein/belegg.
I ekstra kalde strøk bør lufteledningen økes en dimensjon i forhold til opplegget på grunn av faren for isdannelser innven-dig i røret.
Husk brannfaren ved lufting av olje- og bensinutskillere, følg produsentens anvisninger.

Dimensjonering av lufteledninger

Minste dimensjon på lufteledningen er 75 mm (65 mm innvendig diameter) for en belastning på inntil 5 l/s normalvannmengde. Lufteledningen skal ikke innsnevres, men ha minst samme diameter som største sideledning knyttet til den luftede nedfallsledningen.

I boligblokker, høyhus og terrassehus er det vanlig å kople flere sekundærluftinger inn på hovedluftingen. Det vil ikke alltid være tilstrekkelig å bruke samme dimensjon på felles hovedlufting som for den største stammen. Suget i avløpsrørene kan bli så stort ved felles bruk av oppleggene at det er nødvendig å øke dimensjonen på hovedluftingen over tak. Det er ikke utviklet metoder for eksakte beregninger av dette forholdet som har mange variabler å ta hensyn til.

En tilnærmet måte vil være å beregne normalvannmengde og samtidighet for alle stammer koplet til hovedluftingen, finne hvilken dimensjon dette vil gi og legge dette til grunn ved dimensjonering av felles lufting. En annen måte er å legge innvendig rørareal (tverrsnitt) til grunn ved beregningen. På kontinentet er det vanlig å summere tverrsnittene av alle tilkoplede stammer, dele summen på to og si at dette er lik tverrsnittet av fellesluftingen, jfr. Geberit.

Eksempel:

Et terrassehus har 4 fallstammer (110 PVC) som skal koples til felles lufteledning over tak. 110 PVC har en innvendig diameter på 10,3 cm, som gir et tverrsnitt på 3,14 · 10,5 / 4 = 83,3 cm2.

Areal som legges til grunn for dimensjonering av felles luft blir da:
½ · 4 · 83,3 = 166,6 cm2 som gir en innvendig diameter på 14,9 cm, det vil si en felles lufting tilsvarende 160 mm PVC (150 innvendig). Tre fallstammer på 110 mm vil gi felles lufting på 125 mm.

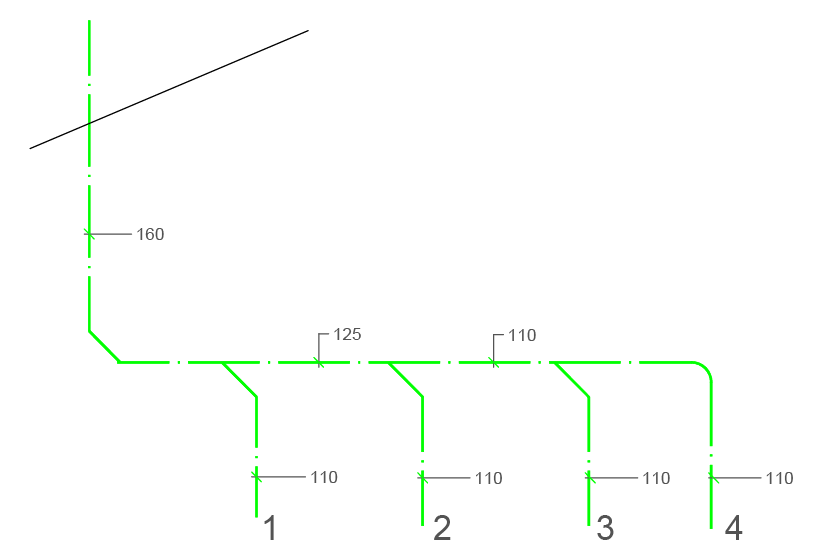

Se figur 3.
