Ingen standard for tegning av rør-i-rør (rir)

Det finnes ingen NS eller annen europeisk standard for tegning av rør-i-rør-system. Heller ingen lærebøker inneholder regler for tegning av systemet. Egentlig burde rørene vært tegnet med både vannførende rør og varerør, men dette vil ta for stor plass og kan bli forvirrende på tegninger med mange rør.
Nedenfor er vist forslag til tegning av plantegning og på neste side er vist et forslag til oppleggsskjema.

I 312.52 er vist forslag til symboler.

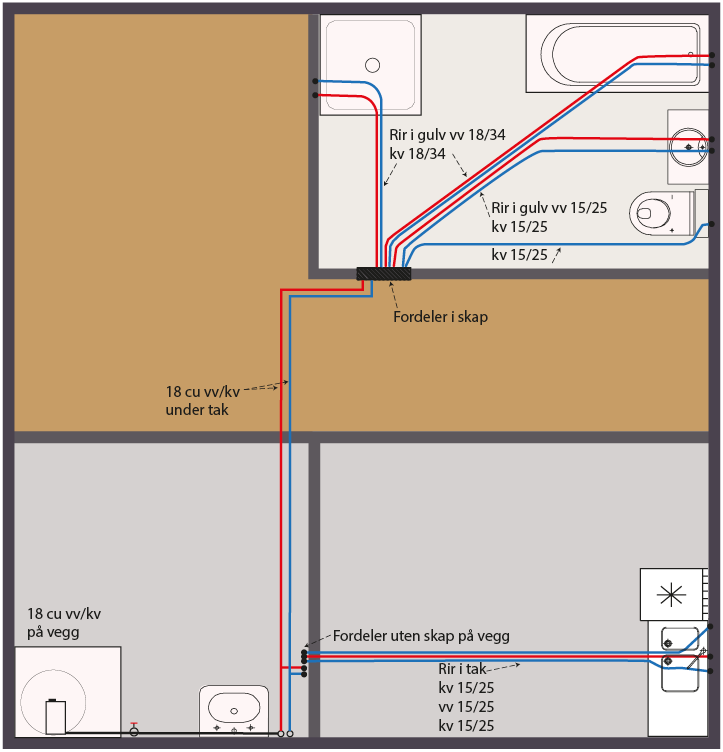

Figur 1. Plantegning.

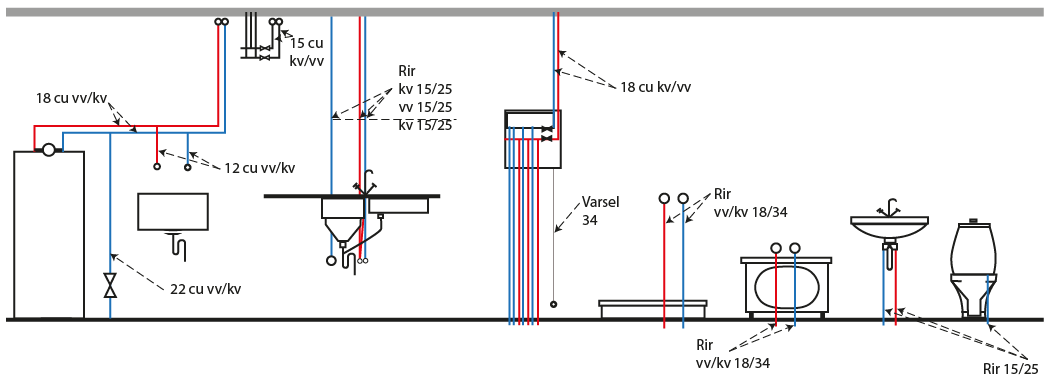

Figur 2. Oppleggsskjema.
