Viktig med riktig angivelse

Ved tegning av rør-i-rør-system er det viktig å angi følgende for rørene:

Rir = Rør-i-rør
Bør angis for å skille systemet fra tradisjonelle systemer

Sted = i tak eller i gulv
Bør angis for at rørleggeren ikke skal være i tvil

Medium = kv eller vv
Merkes i riktig rekkefølge (figur 1).

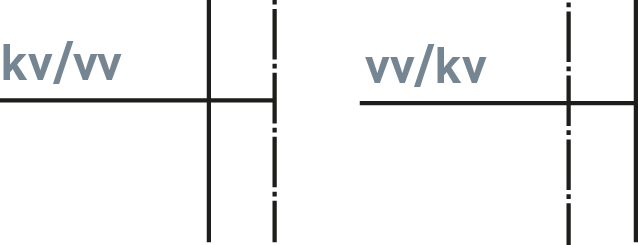

Figur 1.

Dimensjon dy for innerrør - NB!: husk godstykkelsen, se side 940.76, ved dimensjoneringen. Dimensjon dy for ytterrør, bør angis på grunn av hullboring og utsparinger.

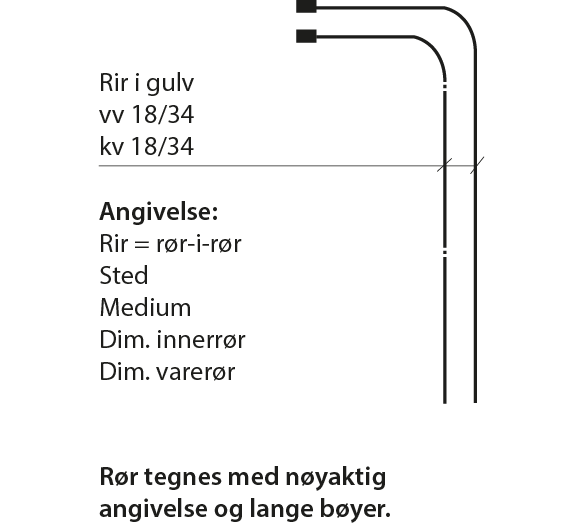

Rørstrekkene tegnes rett med lange bøyer i retningsendringene.

Figur 2.

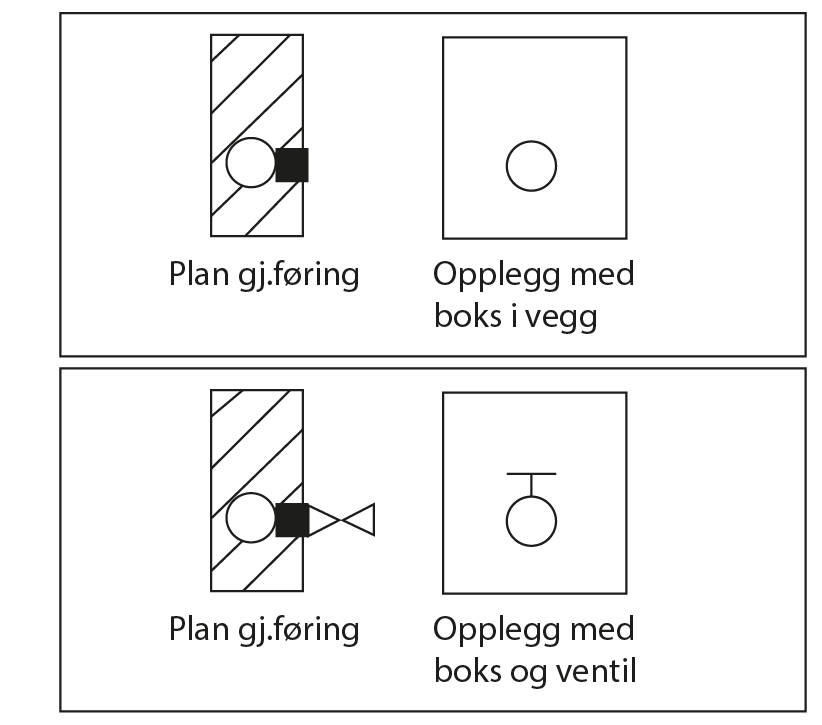

Figur 3.

Figur 4. Plantegning.

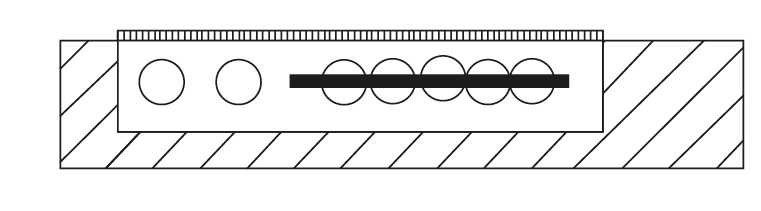

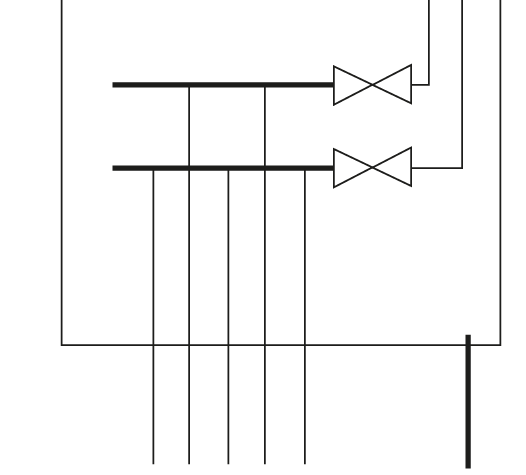

Figur 5. Opplegg.
