312.72 Sirkulasjonsledninger 2

Sirkulasjonsledning inne i varmtvannsrøret

Det er utviklet et sirkulasjonssystem som går ut på å tre sirkulasjonsledningen inn i selve varmtvannsrøret istedenfor å legge opp en egen sirkulasjons­ledning, se 312.71.

Et PEX-rør (14 mm utv) tres gjennom et spesielt T-rør og inn i varmtvannsrøret. Innerrøret av PEX erstatter altså den tradisjonelle sirkulasjonsledningen.

Systemet er i første omgang laget for varmeledninger av syrefaste rør og komposittrør (alupex) i dimensjoner 28 og 35 mm for syrefast og for 40 mm komposittrør.

Systemet skal ikke brukes på kobberrør. Ved temperaturer over 60 grader kan vannkvaliteten føre til at kobberet avgir stoffer som kan tære på PEX-røret. Det er heller ikke utviklet komponenter for bruk av systemet for PEX varmt­vannsledninger.

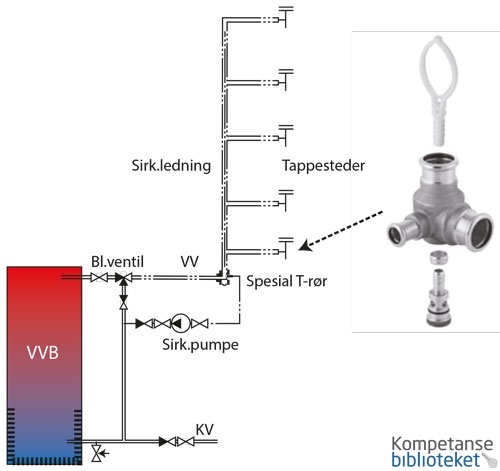

Som tegningen viser, koples sirkulasjonsledningen til kaldtvannsinntaket på varmekilden, eller til blandeventilen, via en sirkulasjonspumpe og tilbakeslagsventiler.

Figur 1.

Sirkulasjonsledningen kan også føres inn på vann­varmeren dersom det er egen stuss for det.

Systemet kan benyttes på nye anlegg og ved omlegg­inger av eksisterende ledninger.

Systemets fordeler

• Systemet vil ha mindre energitap – opptil ca 30 %
• Installasjonen er enklere
• Installasjonskostnadene er lavere
• Installasjonen er mindre plasskrevende
• Isolasjonskostnadene er lave
• Sjakter kan gjøres mindre

Systemet egner seg spesielt godt til bruk i boligblokker med høye stigeledninger (inntil 10 etasjer) og korte sideledninger.

Figur 2.

Systemets begrensninger

• Kan ikke benyttes på kobberrør
• Begrensede stigerør og strekk – ca. 30 meter
• Lengre sidestrekk vil ikke få sirkulasjon

Dimensjonering av varmtvannsrøret er påvirket av innerrøret.

Dette må det tas hensyn til ved dimensjoneringen.

Beregninger og kontroll av vannmengder og trykktap gjøres på bakgrunn av tabeller og nomogrammer fra leverandøren.

Referanse: Geberit AS
