312.73 Varmekabler for varmtvannsrør

Varmekabler brukes som erstatning for sirkulasjonsledninger. Kablene lages med ledere av kobber og en kjerne av halvledende polymer. Isolasjonskappen er i Pex og skjermen er laget av aluminium. Rundt kabelen er en kappe av polyolefin.

Om det skal benyttes kabler eller sirkulasjonsledninger er et økonomisk spørsmål.

Fordelene ved bruk av selvregulerende (selvbegrensende) varmekabler er:

• Enkel montasje
• Ingen vedlikeholdskostnader
• Jevn temperatur på varmtvannet
• Enkel regulering, også på ulike kurser

Ulempene er:

• Større isolasjonsdiameter
• Høyt strømforbruk ved lange strekk
• Begrenset kabellengde (for store anlegg)
• Uvisst om kabelen forårsaker raskere korrosjon under uheldige forhold

De fleste kabler er beregnet på 55 °C.

Det leveres også kabler med andre temperaturområder, som for eksempel 45

(institusjoner) – 70 og 85 °C (storkjøkken etc).

Noen kabler leveres med utstyr som gjør at maks effekt kan koples inn for eksempel en gang i uken for å hindre legionella.

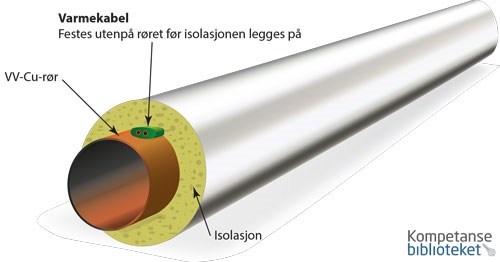

Figur 1. Kilde: Prenøk-blad 7.3.

Varmekabelen tapes fast på røret.

Det velges en dimensjon større diameter på isolasjonsskålene enn det røret tilsvarer.

Minste bøyeradius på kabelen er 15 mm.

Alle installasjoner skal tilkoples av autorisert el-installatør.

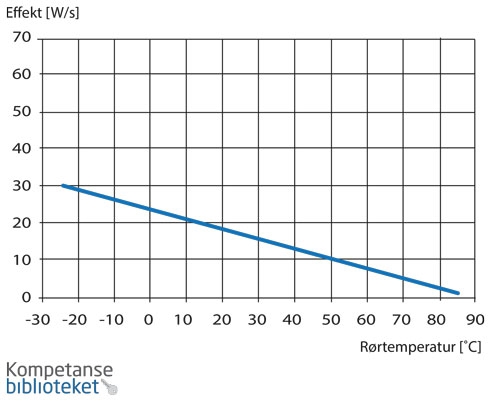

Figur 2.  Diagrammet under viser tilført effekt i watt pr meter ved ulike temperaturer.

Ved 55 °C avgis en effekt på 9 W/m.

Sikringsstørrelser ved ulike lengder er vist nedenfor:

Sikringer	6 A	10 A	16 A	20 A
Maks lengde	30 m	50 m	80 m	120 m

Tabellen nedenfor viser rørdiametre og isolasjonstykkelse i forhold til ­temperaturen på 55 °C.

Rørdiameter utv	15	18	22	28	35	42	54
Innvendig diam. isolasjonsskål	18	22	28	35	42	54	60
Isolasjonstykkelse	20	20	20	30	30	40	40
