Ventetid på kaldt drikkevann kan være en

utfordring i moderne VVS-anlegg. Noe av den lange ventetiden skyldes varmeoverføring fra ledninger for varmt tappevann/varmeledninger til kaldtvannsledninger. Varmeoverføringer kan skje i sjakter, innkas-singer, tette himlinger og i fordelerskap.

Det er ikke bare ventetiden som er en utfordring. Oppvarmingen av kaldtvannet kan lett føre til legionellavekst i kaldtvanns-nettet fordi temperaturen overstiger 26 °C. Svenske forsøk har vist at temperaturen i kaldtvannsledninger kan komme opp i 35 °C etter en stillstand i vannet på 8 timer. Dette er en ideell temperatur for legionellabakterien.

Varmeoverføring

Varmetap skjer fra alle typer varmtvannsrør. TEK17 har et minstekrav til varmetap fra rør i § 14-3:

(2) Rør, utstyr og kanaler som er knyttet til bygningens varmesystem skal isoleres. Isolasjonstykkelsen skal være økonomisk optimal beregnet etter norsk standard eller en likeverdig europeisk standard.

I veiledningen er det vist til EN-NS 12828, se side 326.02 om ­isolasjonstykkelser.

Varmeveksling i rør-i-rør-systemer

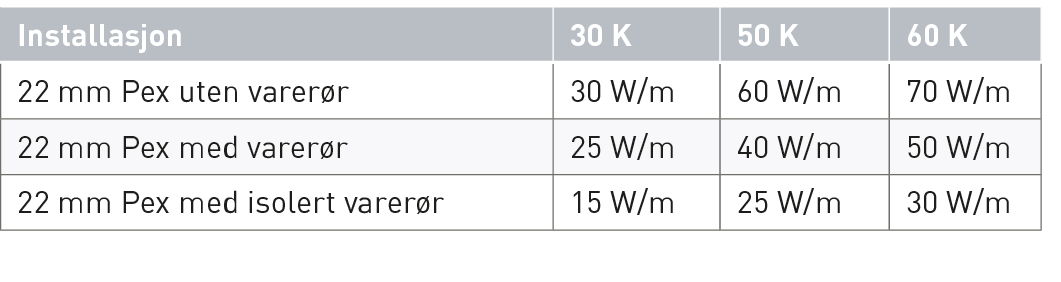

Uisolerte Pex-rør avgir mye varme til omgi-velsene. Tabellen og diagrammet fra Uponor viser at et 22 mm Pex-rør i varerør avgir 40 watt pr. meter ved en temperaturforskjell mot omgivelsene på 50 grader (K). Isoleres varerør, senkes varmeavgivelsen til nesten halvparten (se tabellen).

Fordelerskap

Fordelerskap for sanitæranlegg er som regel kombinerte skap med kaldtvanns- og varmtvannsfordelere. Verken fordelere eller rør er isolert. Avhengig av antall kurser og dimensjoner vil et slikt kombinasjonsskap føre til ulik varmeoverføring.

Gitt fem varmtvannskurser med 15 mm rør ved ?T = 40 grader (K) betyr det en varmeavgivelse i skapet på opptil 60 watt avhengig av bl.a. rørlengder fra/til fordeler. Som regel er fordelerskapene plassert i isolerte vegger. Varmetapet fra skapets bakvegg og sidevegger er derfor lite. Noe av varmen finner veien til rommet gjennom skapfronten, mens største delen av varmen forblir i skapet og ledes blant annet til kaldtvannsledningene. Dette fører til oppvarming av kaldtvannet, og i noen tilfelle til kondens. Problemet kan unngås ved å skille fordelerne og isolere varmefordeler og rør.

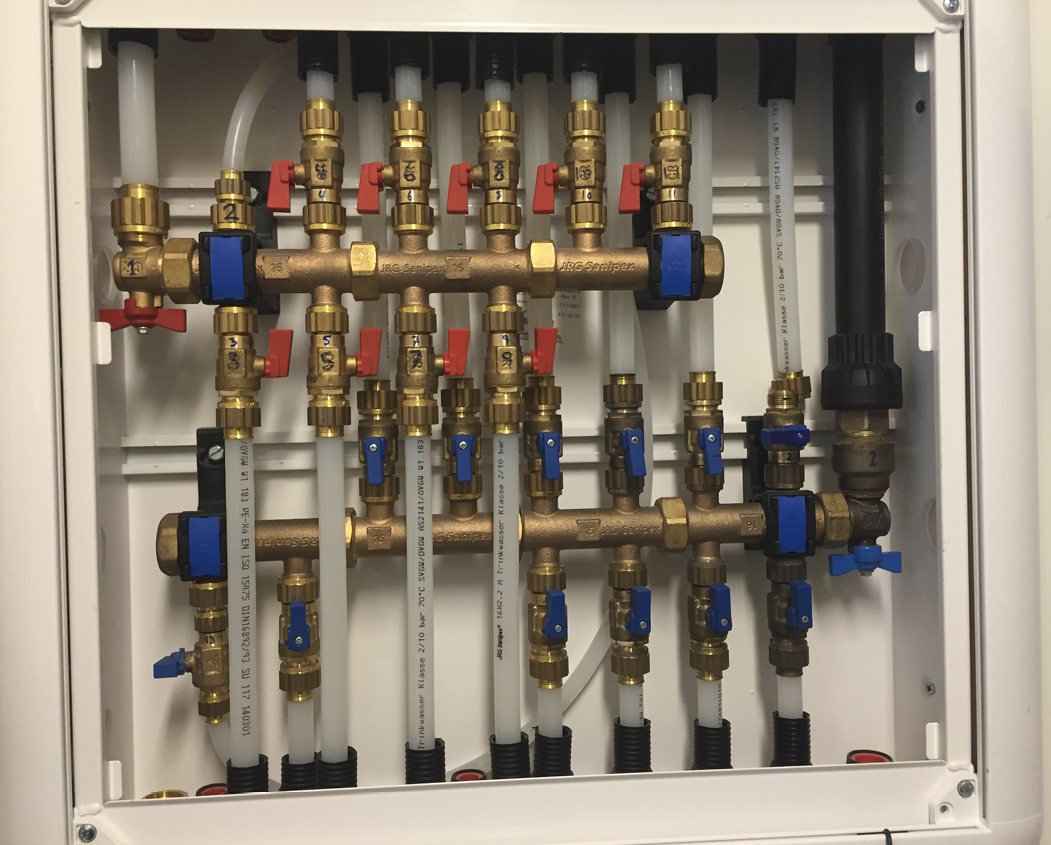

Figur 1. Fordelerskap. Kilde: Armaturjonsson AS.

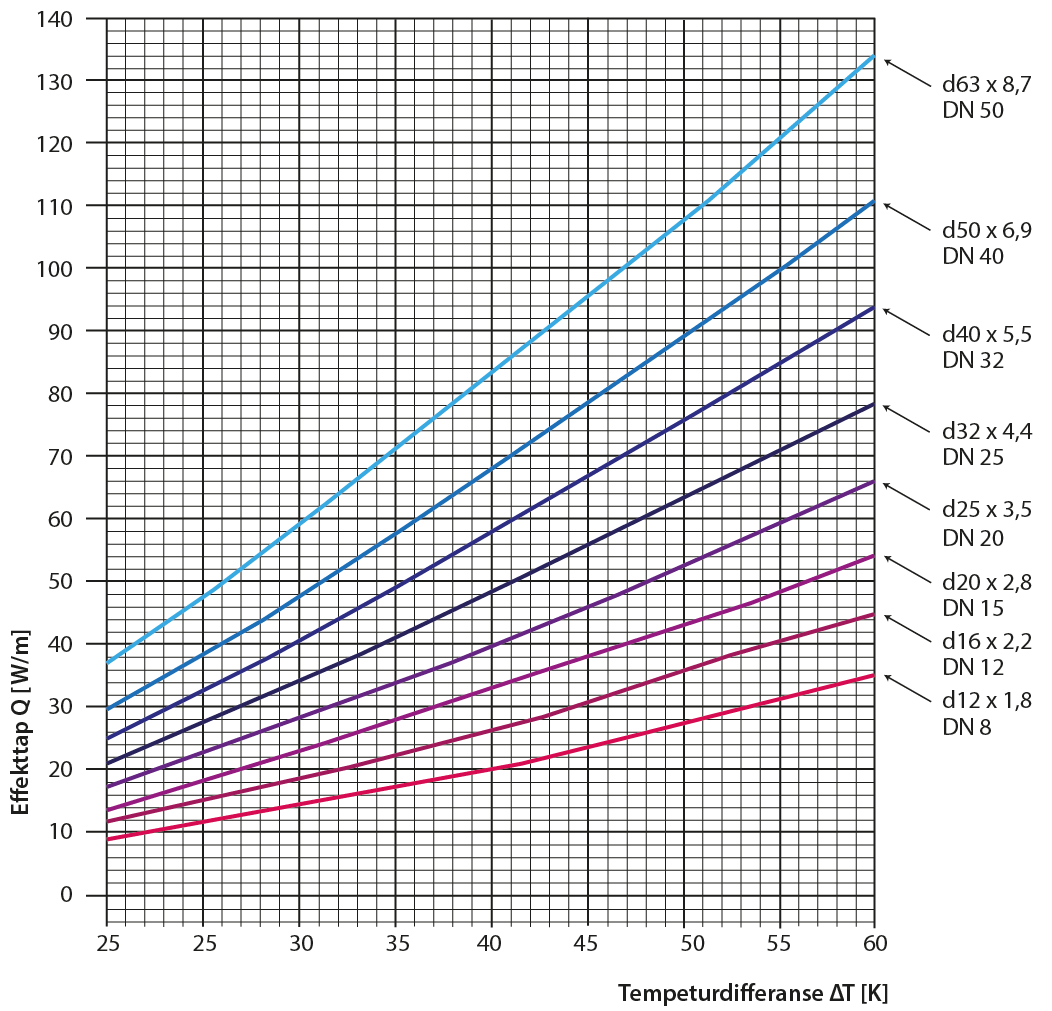

Figur 2. Diagram over effekttap for PEX-rør uten varerør.

Diagrammet viser varmeavgivelsen fra ulike dimensjoner av Pex i varerør, ved forskjellige temperaturdifferanser. Kilde: fra JRG Sanipex.

Enda større blir utfordringen når tappevann og varmeanlegget har fordelere i samme skap, såkalte kombiskap. Fordelere og rør for kaldt vann bør skilles fra varmtvannsrørene med en isolasjonssperre for å unngå varmeoverføring i skapene.

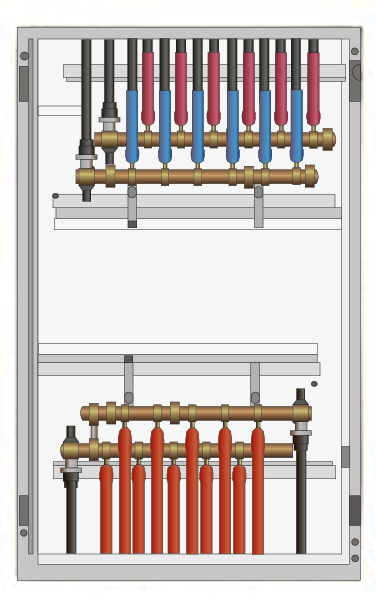

Figur 3. Delt kombiskap – prinsipp.

Rørføringer

Rør legges åpent eller skjult. Åpne rørføringer isoleres som regel etter forskriftene, mens for skjulte rør slurves det med isoleringen. I sjakter, kasser og himlinger føres kaldt- og varmtvannsrør tett inntil hverandre, gjerne uisolert. Plassmangel gjør at rørinstallasjonene blir energikrevende, og mangel på tilkomst og inspeksjonsmulighet kan føre til at alvorlige kondensskader ikke blir oppdaget før vannskade og muggdannelse er et faktum. Hittil har bransjen ansett trekkerøret som god nok isolasjon. Dessuten skal strekkene på rør-i-rør-systemet være maksimum 10 meter på grunn av omtrekking. For å slippe unødig varmeveksling mot omgi-velsene og kaldtvannsrørene, bør kaldt- og varmtvannsledninger mindre enn 32 mm isoleres med skåler med minst 20–30 mm tykkelse. Større ledninger skal isoleres med 40–50 mm tykke skåler.
