314.03 Plassering av ventiler

Alle boligenheter skal ha en hovestoppeventil som plasseres før første avstikk til utstyr.
På alle opplegg i større bygninger, over 2 etasjer, skal det monteres stengeventiler. Bruk koblinger som muliggjør uttapping av opplegget.
Stengeventilen skal være av godkjent type (sterk utførelse) og plasseres frostfritt.
Kuleventiler over 3/4” skal ha utveksling/gir.
Hovedstoppeventilen bør fortrinnsvis plasseres i rom med sluk og så nær vannvarmeren som mulig.
Det bør plasseres stengeventiler ved alt utstyr og alle komponenter som trenger regelmessig vedlikehold.
Vannmåler skal ha stengeventil på begge sider.
Utvendige hagevanningskraner skal ha stengeventil med uttapping i oppvarmet rom eller ha annen frostfri utførelse.

Blandeventil plasseres ved vannvarmer eller ved armatur som skal ha bestemt tappetemperatur.
Foran blandeventilen bør det avsettes stengeventil.
Berederleverandøren leverer som regel blandeventilen kombinert med sikkerhets-ventil, stengeventil og tilbakeslagsventil.
Følg monteringsanvisningen.

Vanntrykket skal være minst 2 bar ved tilknytningspunktet på den kommunale hovedledningen.
Reduksjonsventil plasseres etter hovedstengeventil dersom
vanntrykket skal reduseres i hele bygget/boligen. Overstiger vanntrykket 6 bar skal reduksjonsventil monteres etter gjeldene krav.
Stillbare reduksjonsventiler skal utstyres med manometer.
Foran reduksjonsventilen bør det avsettes stengeventil og filter.

Der vannmåler forlanges av kommunen, skal den plasseres rett etter hovedstengeventil og ev. reduksjonsventil.
Vannmålere leveres for horisontal eller vertikal montasje.
Bruk brakett tilpasset måleren. Vannmåler skal ikke plasseres i stakekum.
Utvendig vannmålerkum skal være min. 1.000 mm i innv. diameter.

Avstikker til boligsprinkling skal være før innvendig hovedstoppeventil.
Boligsprinklingen skal ha egen ventil som er sikret i åpen stilling med rem og hengelås eller tilsvarende sikring.
Ventilen skal overvåkes iht. krav og anbefalinger i NS-EN 16925.

På alle blandebatterier er det montert slamsamler i utløpet. Rensing skal foretas før funksjonskontroll og overtagelse av anlegget.
På grunn av dårlig vannkvalitet blir det mer og mer vanlig med vannfilter som enten monteres rett etter hovedstengeventilen eller foran det tappestedet som skal ha filtrert vann.
Foran og etter filteret/slamsamleren skal det monteres stengeventiler.
Husk å levere drifts- og vedlikeholdsinstruks til huseieren.
Vurdere behov for partikkelfilter.

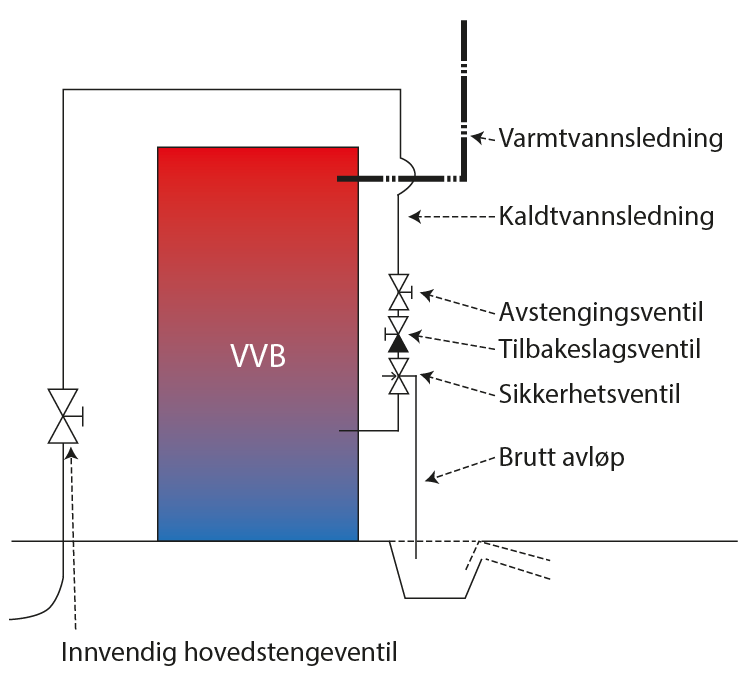

Det monteres sikkerhetsventil i direkte tilknytning til vannvarmeren uten mulighet for avstenging før sikkerhetsventilen.
Sikkerhetsventilen skal ha brutt avløp som føres til sluk eller vannlås på spillvannsledningen. Avløp til siklemikk (sjekk om den tar imot full utblåsing) i oppvaskkum eller til vorte på avløpet rett under kum, regnes som brutt avløp. Avløp fra sikkerhetsventil bør ikke føres til fordelerskapets overløp. Sjekk i så fall om overflomsrøret tar imot vannmengden ved full åpning av ventilen.
Avløpet fra sikkerhetsventilen skal være en dimensjon større enn innløpet.

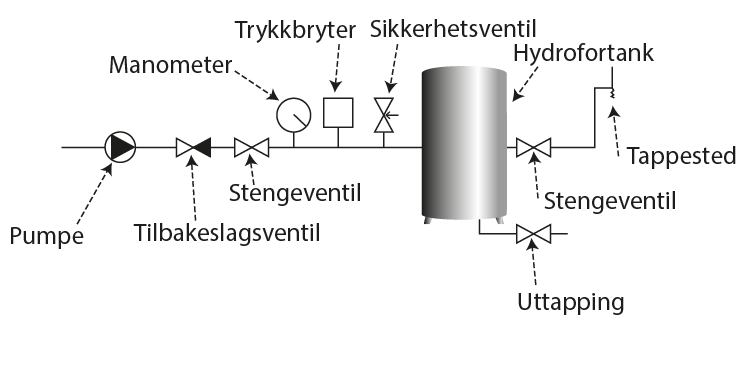

Hydroforanlegg bør ha enkel sikkerhetsventil montert i tilknytning til trykktanken.

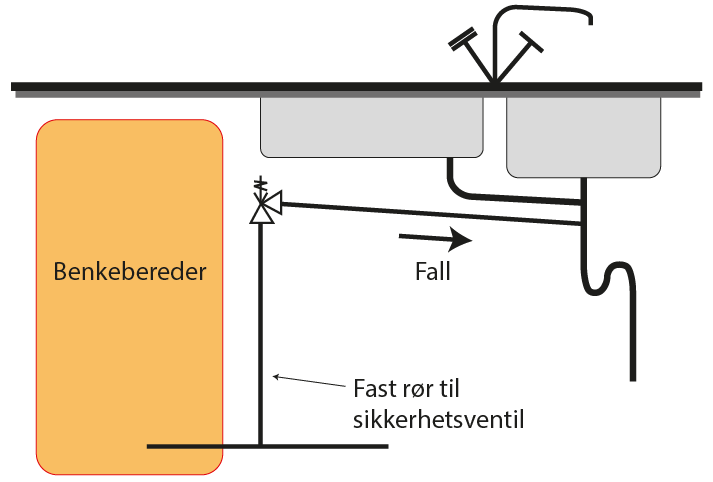

Avløpet skal, ved bruk av noen typer sikkerhetsventiler, ha fall fra ventilen. Dette kan by på utfordringer ved montering av benkebereder. Løsningen er å legge et fast rør fra sikkerhetsuttaket, og montere sikkerhetsventilen under benketoppen, slik at avløpet får fall mot vannlåsstussen.
Det skal monteres et ekspansjonskar for å hindre at sikkerhetsventilen drypper ved oppvarming.

Figur 1.

Figur 2.

Figur 3.

Tilbakeslagsventil monteres på vanninnlegg etter innvendig stengeventil, før første avstikker.
Tilbakeslagsventil monteres ved vanninntaket til vannvarmeren, mellom stengeventilen og sikkerhetsventilen (leveres som regel i samme enhet som stengeventilen).
Vanntilførsel til sentralvarmekjel skal ha tilbakeslagsventil for å hindre kjelvannet i å trenge inn i forbruksvannsnettet.
Tilbakeslagsventiler monteres også i forbindelse med hydroforanlegg.

Vakuumventiler skal monteres der det er fare for tilbakesuging eller tilbakestrømming av forurenset vann, som f.eks. ved bidet, badekar med bunnfylling, institusjonsutstyr o.l.
Se 314.45.
