Vanninntak og plassering av ventiler og armatur

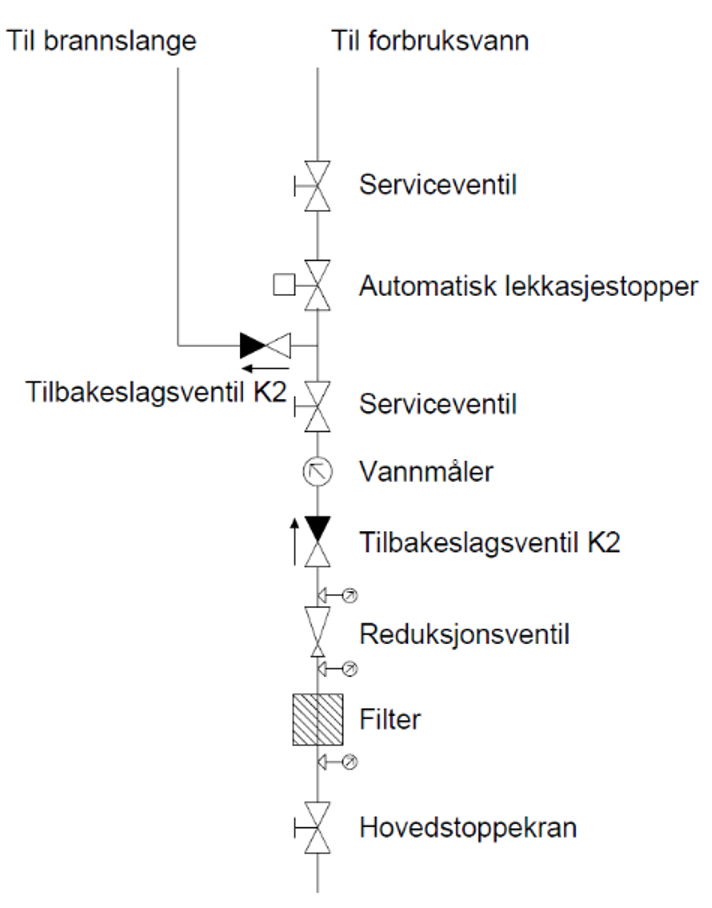

Figur 1. Aktuelle ventiler og komponenter på vanninntaket.
Hovedstoppeventilen, kuleventilen, skal ha utveksling/giring dersom den er 1” eller større. Etter hovedventilen monteres kupling for å kunne demontere enkelt.
Kommuner har ofte egne regler for installasjon av tilbakeslagsventil og vannmåler blant annet. Gjør deg kjent med hvilke regler som gjelder for den kommunen installasjonen gjøres og følg reglene.
I tillegg til de pålagte ventilene, kan vanninntaket utstyres med:
- Sprinkleruttak for boligsprinkling
- Automatisk lekkasjestopper (anbefales å montere ved vanninntaket for å kunne dekke mer av boligen. Må monteres etter uttak for boligsprinkler og eventuelt brannslange)
- Slamsamler/filter ved usikker/ustabil vannkvalitet
- Reduksjonsventil ved høyere trykk enn 6 bar
- Vannmåler for måling av vannforbruk
- Uttak for ekspansjonskar dersom karet ikke monteres ved vannvarmeren – etter tilbakeslags-/magnetventil
- Ekstra kuleventil for å lette utskifting av de øvrige ventilene
Inntaksskap
I moderne boliger ønskes som regel skjulte rørføringer. Vanninnlegget plasseres derfor gjerne i skap (se Figur 2). I leilighetsbygg er ofte mange av komponentene man tradisjonelt sett finner på et vanninntak inne i boligen ivaretatt sentralt, og det er vanligere å benytte et mindre fordelerskap for å skjule rørføringer.
Montering:
- Finnes skap for gulvmontering som røret føres rett inn i skapet. Dumt å ha minimums høyde på skapet!
- Følg monteringsanvisningen
- Jording utføres av elektriker
Ferdig leverte skap kan inneholde:
- Uttak for boligsprinkling eller til andre leiligheter
- Hovedstoppeventil
- Vannmålerkonsoll
- Reduksjonsventil
- Kontrollerbar tilbakeslagsventil
- Plass til automatisk lekkasjestopper
- Ekspansjonskar
- Siklemikk for drensrør
- Jordingstilkopling
Noen skap leveres med skråseteventil som kan ha tre funksjoner:
- stoppeventil
- tilbakeslagsventil
- reduksjonsventil

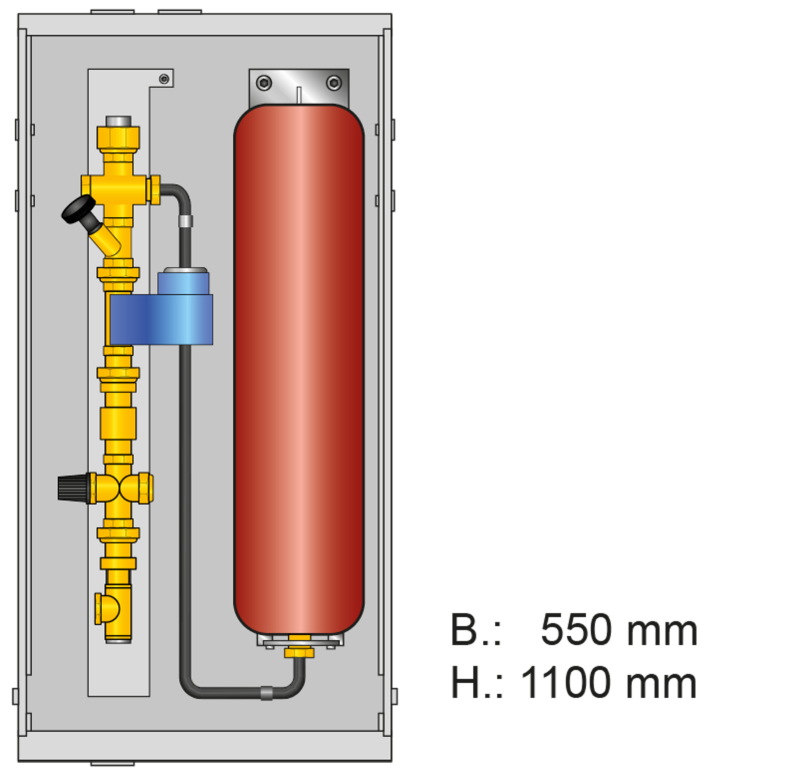

Figur 2. Inntaksskap.
Figur 4.Skråseteventil. Kilde: Armaturjonsson AS.
Design fig. 1 og 3: Røed Engineering & Design, Hokksund
Hull i grunnmur
- Støp igjen etter at du har pigget! I mange sammenhenger viser det seg at rørlegger er sløv i forbindelse med gjenstøping av hull i grunnmur etter skifte av bunnledning eller vanninnlegg. Problemet er at rotter og andre skadedyr benytter hullene. Dette kan etterlate seg fri innkomst til hus og kan i verste fall føre til store skader på byggverk der rørleggerforetaket blir ansvarlig for skadeårsak.
