314.08 Automatisk lekkasjestopper – regelverk og anbefalinger for bruk
314.08 Automatisk lekkasjestopper – regelverk og anbefalinger for bruk
Se også 314.07 og bladene som omhandler vannskadesikkerhet i kap. 940.
En automatisk lekkasjestopper registrerer lekkasje og stenger vanntilførselen ved hjelp av en ventil. Det finnes ulike varianter og metoder for registrering av lekkasje.
Vi finner ikke ordlyden ”automatisk lekkasjestopper” i selve forskriften, men i veiledningen. Paragrafen som omhandler automatisk lekkasjestopper finner vi i TEK 17 § 15-5, fjerde ledd.
§ 15-5. Innvendig vanninstallasjon
(4) Lekkasje skal kunne oppdages enkelt og ikke føre til skade på installasjoner og bygningsdeler.
Preaksepterte ytelser i veiledningen til samme paragraf
Lekkasjer fra innebygde sisterner eller lignende må synliggjøres. I andre rom enn våtrom må lekkasjen i tillegg føre til at vannet stenges automatisk.
Hvis bygningens faste vanninstallasjon har et innendørs tappested hvor lekkasjevannet ikke vil renne til et sluk eller i et overløp, må det monteres en automatisk lekkasjestopper. Det samme gjelder for tilkoblingspunkter for produkter og utstyr som bruker vann, for eksempel vaskemaskin og oppvaskmaskin. Automatisk lekkasjestopper er en fuktføler som gir signal til en ventil som stenger vanntilførselen.

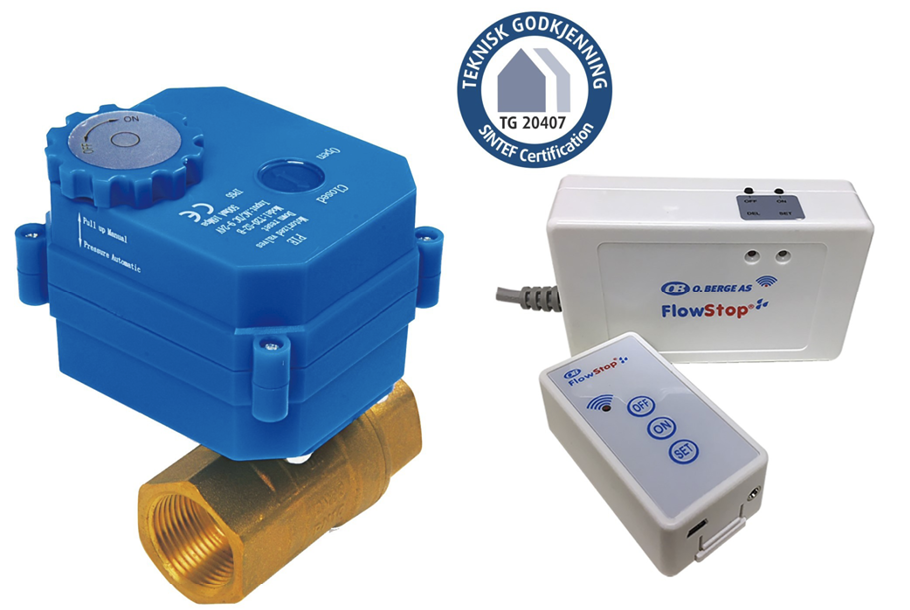

Figur 1. En typisk automatisk lekkasjestopper.
Rørentreprenørene Norges anbefaling for plassering av automatisk lekkasjestopper
Automatisk lekkasjestopper
| Type
| JA | NEI |
| Rom med sluk | X | |
| Tørt rom med tappested* uten overløp | X | |
| Tørt rom med tappested * med overløp | X | |
| Nyinstallasjon av vanntilkoblet utstyr/produkter** etc. | X | |
| Utskifting av vanntilkoblet utstyr/produkter** etc. (anbefale ja) |
| X |
| Innbygningssisterner i vegg i rom uten sluk*** | X |
|
| Innebygde ventiler og kuplinger i vegg ved montering av hagekran/vannutkaster i rom uten sluk | X | |
| Ventiler og kuplinger synlig på vegg ved montering av hagekran/vannutkaster | X | |
| Innbygningsskap med overløp til rom med sluk | X | |
| Innbygningsskap uten overløp | X | |
| Fagmessig plugget rørstuss | X | |
| Sjakter med forbruksvann**** |
| X |
| Slangebruddsventiler (som f.eks. WaterBlock, aquastop, etc.) tar de store “utblåsingene”, men ikke små lekkasjer. Disse produkttypene er ikke godkjent som automatisk lekkasjestopper. En automatisk lekkasjestopper registrerer også drypplekkasjene og stenger vanntilførselen. * Et tappested er i denne sammenheng en del av den faste vanninstallasjonen og inngår som en nødvendig del av byggverkets drift, for eksempel kjøkkenkran og servantkran (iht. veiledningen til §15-5 Innvendig vanninstallasjon). **Vanntilkoblet utstyr/produkt, er i denne sammenheng utstyr/produkter som kobles på bygningens faste vanninstallasjon. Eksempler på dette kan være oppvaskmaskin, is(vann)maskin, kaffemaskin, vaskemaskin og lignende. Denne type produkter inngår ikke bygningstekniske installasjoner, og reguleres dermed ikke i byggteknisk forskrift. Derfor stilles det “krav” til at tilkoblingspunktet skal sikres (iht. veiledningen til §15-5 Innvendig vanninstallasjon). ***Innbygningssisterne montert i kasse utenpå vegg må sikres med automatisk lekkasjestopper på lik linje som innbygningssisterne i vegg. **** Se blad 940.12 Føringsveier for forbruksvann - Rør i sjakt | ||
Produkter med integrert automatisk lekkasjestopper
Det finnes produkter på markedet som viser til integrert lekkasjestopper i maskinen. Dersom du som fagperson opplever dette må du se etter to viktige faktorer! Begge disse punktene må være ivaretatt for at maskinen oppfyller preaksepert ytelse i vTEK.
-
Maskinen må ha en ventil som stenger vannet automatisk ved lekkasje. Slangebruddsventiler, tilsvarende WaterBlock eller mekanisk aquastop er ikke god nok sikring.
-
Maskinen må ha en ventil som stenger automatisk ved tilkoblingspunktet/vanninntaket. Dersom ventilen som stenger vannet er lokalisert inne i maskinen vil ikke dette oppfylle preakseptert ytelse i vTEK.
Automatiske lekkasjestoppere må ha Teknisk godkjenning (TG) fra Sintef Certification eller tilsvarende som dokumenterer at produktet tilfredsstiller krav til produktdokumentasjon i DOK-forskriften og de kravene som stilles til egenskaper i TEK17. Det må foreligge monteringsanvisning og brukerveiledning.

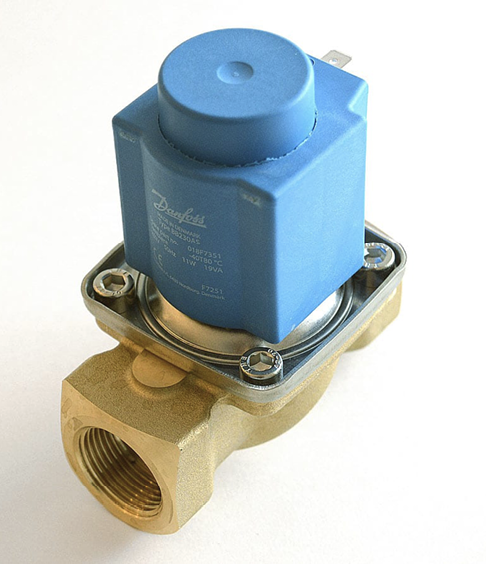

Figur 2 – magnetventil (må ha slamsamler/filter før ventil dersom det er fare for smuss og større partikler som kan legge seg i ventilhuset).
Figur 3 - Motorventil (ikke behov for slamsamler før ventil).
