314.50 Hagevanning
314.50 Hagevanning
Installasjon og øvrige funksjonskrav
Hagevanningsuttak kan monteres på to ulike måter:
- Utvendig kran med separat innvendig stengeventil m/ avtapping
- Frostfri hagevanningskran (vannutkaster med innebygget ventil)
Utfordringer for begge løsninger er knyttet til mange aktuelle funksjonskrav:
Kapasitet/rørdimensjon (se 312.04)
- Utekranen brukes til spyling, bilvask, utedusj, oppfylling av små basseng og vanning. Ledningen skal minst dimensjoneres for 0,4 l/s og trykkfallet gjennom slanger kan være betydelig. Røret frem til utekranen skal derfor ha stor dimensjon. I et ordinært hus med god sanitærstandard, ligger summen av normalvannmengdene på ca. 2,5–3 l/s, som gir en sannsynlig maks. vannmengde på ca. 0,7 l/s, som minst tilsvarer 28/20 PEX-rør ved normale trykkforhold (4 bar). Ledning skal aldri ha mindre dimensjon enn 22/16 PEX.
- Sikring mot tilbakeslag (se 314.45)
- Tappekranen bør være utstyrt med røravbryter/tilbakeslagsventil.
- Kondens/isolering (se 316.01)
- Vannforbruket ute er størst på varme dager. Store tappemengder gir mye kondens på kaldtvannsrørene. Hagevanningsledningene skal derfor isoleres, også rør-i-rør-syste-mene. Spesielt kondensutsatt er rørføringer i åpne rom og i bjelke-lag.
- Frost/uttapping/isolering (se 316.01)
- Åpne ledninger fryser gjerne der de ligger nær lufteventiler og luker i kjellere.
- Slanger skal kobles helt fra, og innvendig ventil skal være stengt.
- Husk uttappingspunkter der det er fare for frost.
- Husk at innedelen på en frostfri utekran må monteres frostfritt.
- Støy (se 312.16, 312.18)
- Stor rørdimensjon og trange ventiler kombinert med høye trykk, gir støy.
- Bruk ventiler med full gjennom-strømming, ikke ventiler med løst stempel og pakning.
- Sørg for god klamring av rør.
- Gjennomføringer (se 312.11)

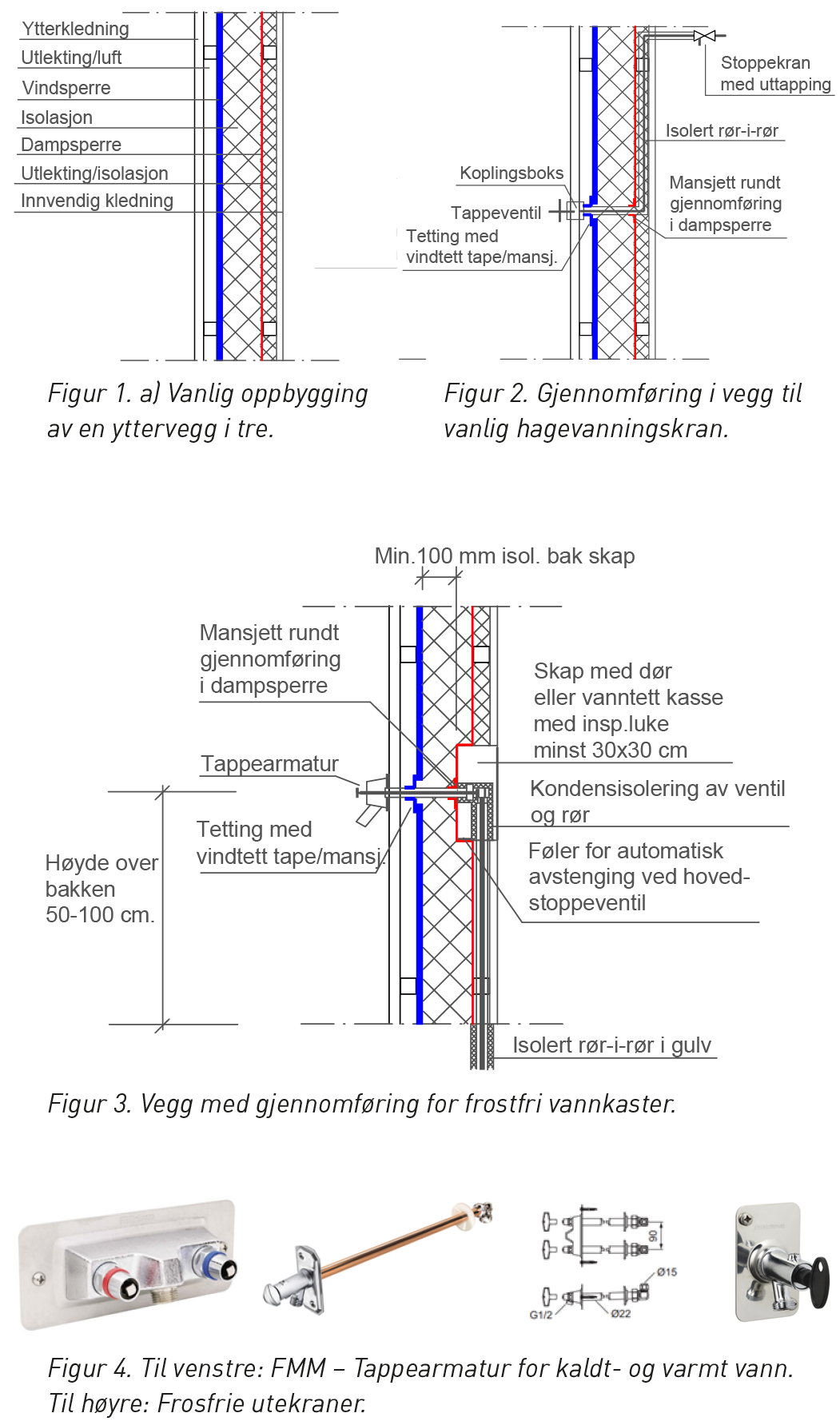

- Gjennomføringer i yttervegger er blitt en utfordring når husene skal være tette. Det gjelder ikke kun våtrom, men overalt hvor det bores hull i tettesjiktene, det vil si dampsperre og vindsperre. Se figurer for veggoppbygging og gjennomføringer.
- Det er ikke krav til lekkasjestopper når kuplingen og ventilen er utenpå vegg. Tappestedet er utvendig – noe som tilfredsstiller kravet vedr. overløp ved tappestedet.
- Betjeningen av utekranen skal være plassert lett tilgjengelig.
- Ventilene skal monteres lett tilgjengelig for avstenging og vedlikehold/utskifting.
- Minimumsmål for tilkomstluke i vegg er 30x30 cm.
- Utekranen bør monteres i en høyde fra terreng/utegulv på mellom 50 cm og 110 cm. Hovedsakelig skal det kunne plasseres en bøtte eller lignende under utløpet.
- Dokumentasjon (se 910.29)
- Kunden skal ha dokumentasjon og samsvarserklæring.
Spesielt for utvendig enkel tappeventil:
- Røret til hagekranen skal ha innvendig/frostfri og lett tilgjengelig stengeventil med uttapping.
- Monteres avstengningen i kjøkkenbenk, skal det installeres automatisk lekkasje-stopper.
- Fremføringsrøret skal ha fall mot tappeventilen eller mot stoppeventil med uttapping eller eget uttappingspunkt.
- Uttappingspunktet skal være åpent når stengeventilen er stengt (om vinteren).
Spesielt for frostfri utekran:
- Frostfrie vannutkastere har uttappingshull når ventilen er stengt. Husk fall mot uttapping.
- Leverandørens monteringsanvisning skal følges.
- Vannutkaster montert i vegg skal ha eget vanntett skap eller vanntett, membranbelagt hulrom med inspeksjonsluke.
- Spindel/rør er en kuldebro som kan føre til at ventilen fryser – kunden må orienteres om dette og passe på at rommet er varmet opp om vinteren.
- Om mulig skal overflomsrøret fra skapet føres til sluk.
- Monter automatisk lekkasjestopper med føler i skapet og magnetventil etter hovedstoppekran.
- Husk kondensisolasjon.
(Fortsetter på neste side)
