315.04 Vaskekar og utslagsvask

315.04 Vaskekar og utslagsvask

A Vaskekar

• Målene som her er oppgitt gjelder standard vaskekar.
• Er du i tvil om målene, sjekk for sikkerhets skyld leverandørens brosjyrer.
• Høyde overkant vaskemaskintrakt = 600–900 mm
• Avvik fra normal høyde dokumenteres.

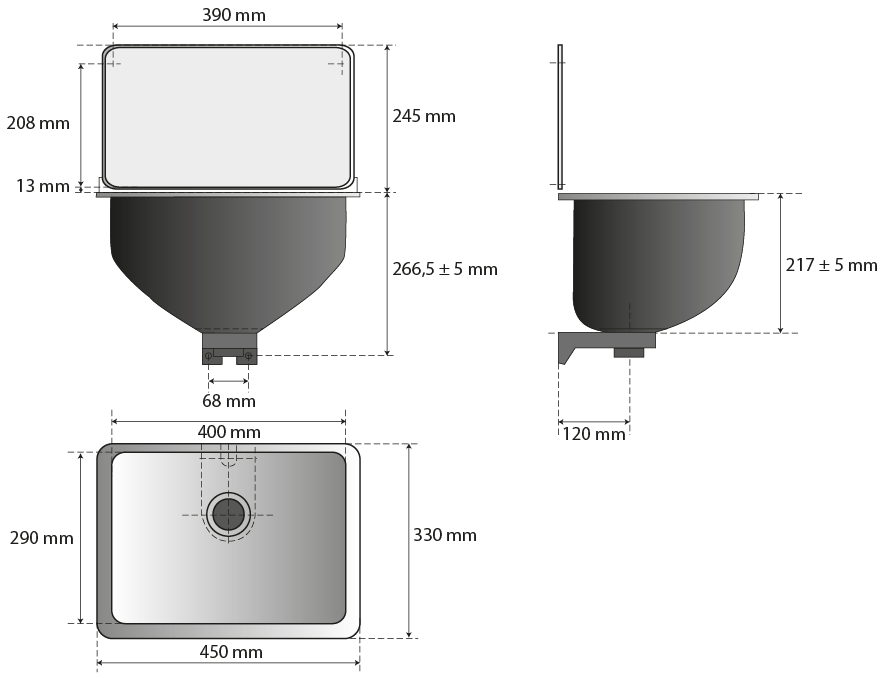

Figur 1. Eksempel på mål på vaskekar (Intra).

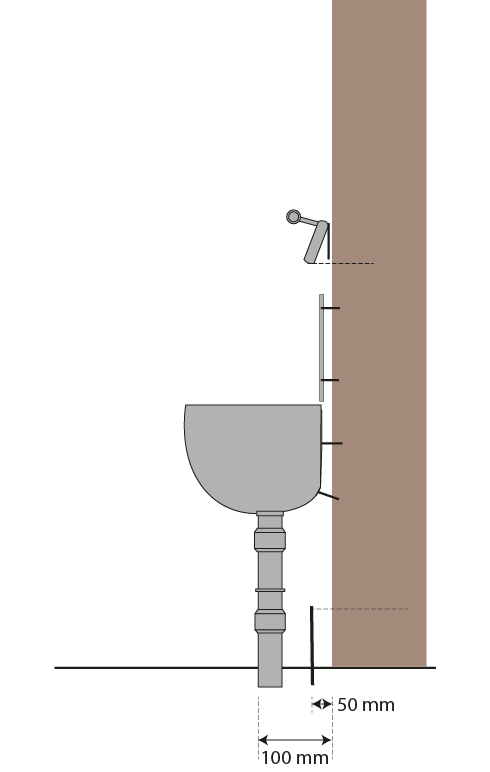

Figur 2.

Husk:

• Rør kan føres opp fra gulv eller aller helst fra vegg eller åpen montasje.
• Tette gjennomføringer til det skjulte rør-i-rør-systemet.
• God klamring av avløpsrøret til vaskekaret og avløpstrakten.
• Følg monteringsanvisningen.
• Pass på at membraner som brytes tettes på godkjent måte.

B Utslagsvask

• Målene her gjelder standard utslagsvasker.
• Er du i tvil, sjekk montasjemålene hos leverandøren.

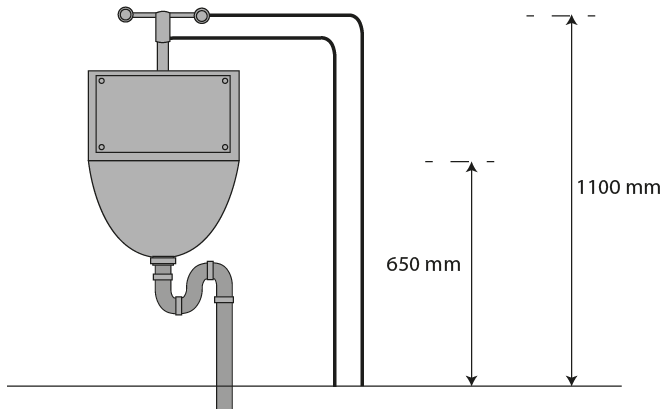

Figur 3

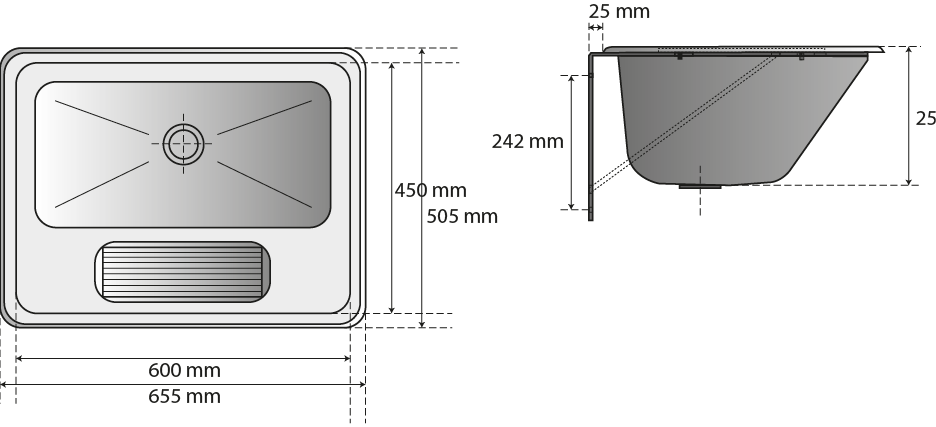

Figur 4

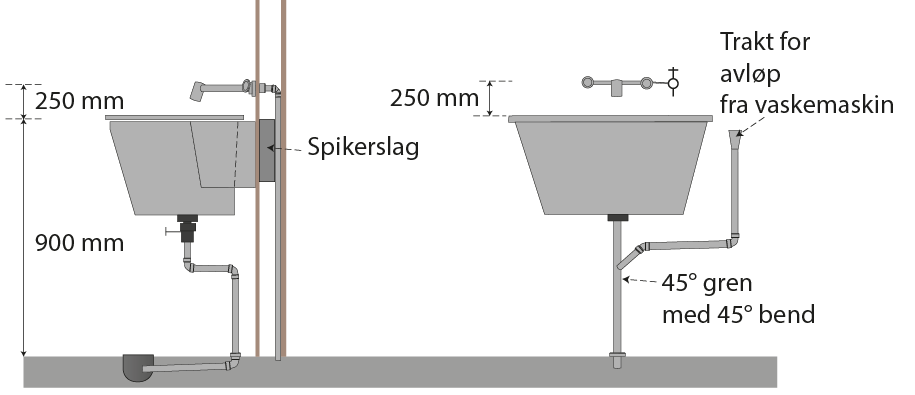

Figur 5

C Slangekran

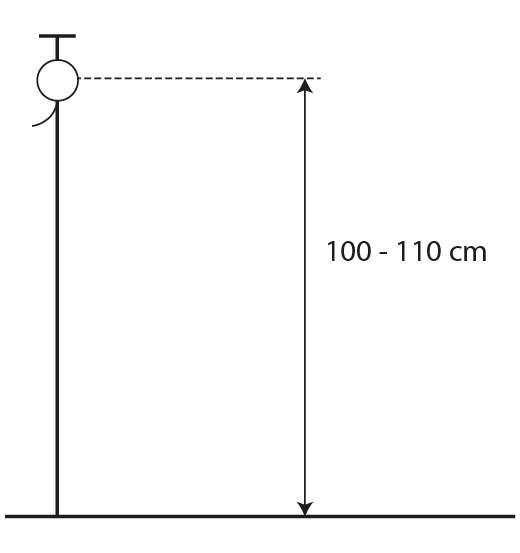

Figur 6
