315.07 Urinal og drikkefontene
315.07 Urinal og drikkefontene
A Urinal
Målene som her er oppgitt gjelder standard urinal for veggmontasje. Er du i tvil om målene, sjekk for sikkerhets skyld leverandørens brosjyrer.

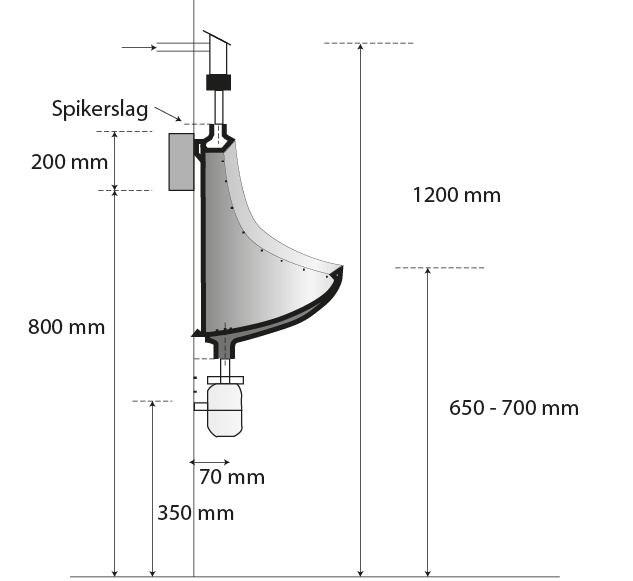

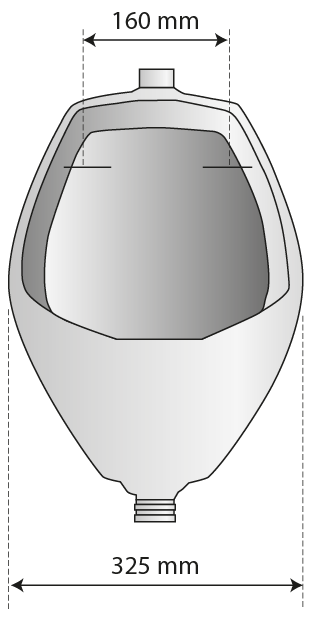

Figur 1. Figur 2.
- Dersom brukeren ønsker annen monteringshøyde enn standard, skal dette avviket dokumenteres.
- Ifølge NS 3420 skal urinalen tåle en belastning på 1 500 N (150 kg) midt på forkant.

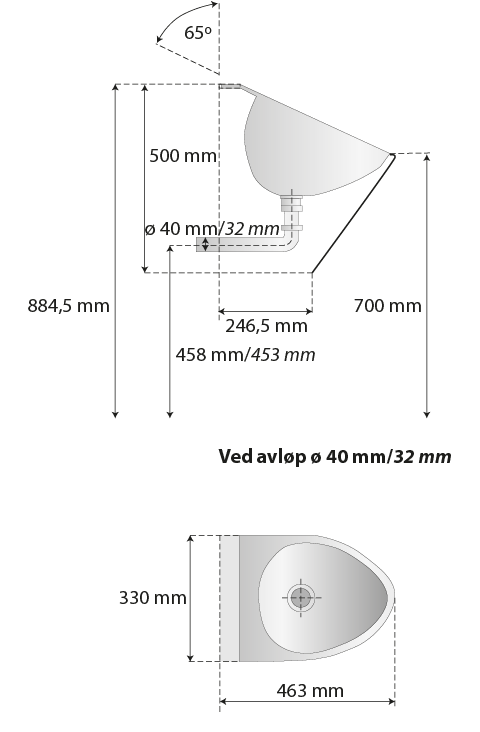

Figur 3.
B Drikkefontene
- Er du i tvil om målene, sjekk montasjemålene hos leverandøren.
- Høyden tilpasses brukeren.
- Avvik fra ”normalhøyde” dokumenteres
- Drikkefontener bør være i daglig bruk av hygieniske årsaker.

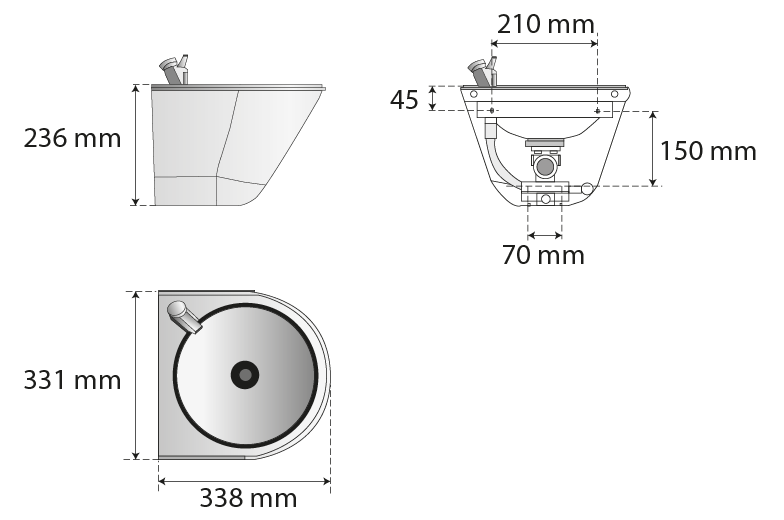

Figur 4.
Rørføringer
- Skjulte rørføringer skal være godkjent rør-i-rør-system.
- Følg monteringsanvisningen.

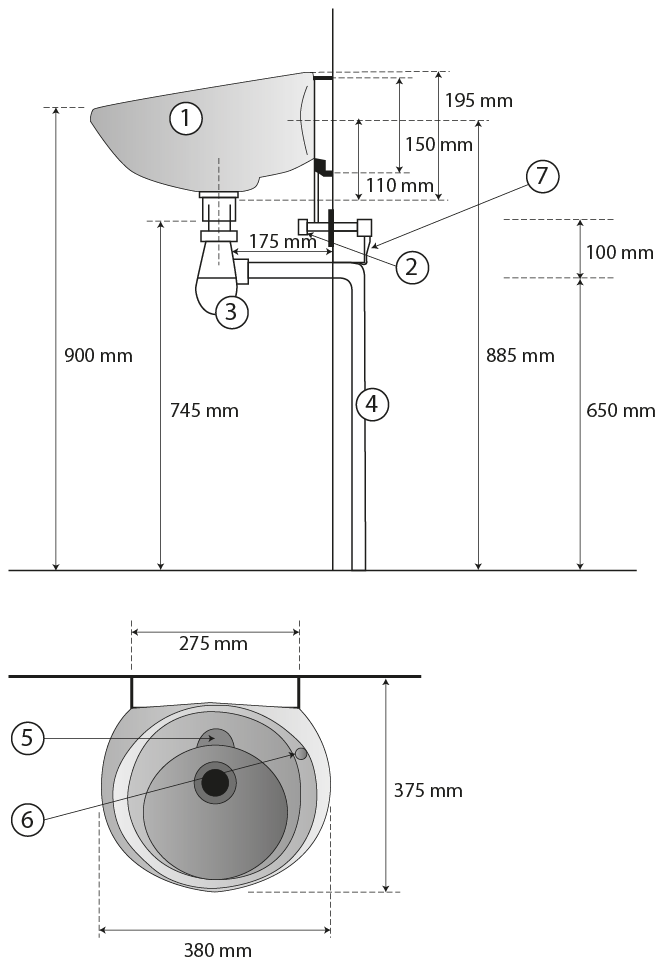

Figur 5:
1. Drikkefontene
2. Ventil m/rosett
3. Vannlås 40 mm (evt. 32 mm)
4. Avløp 40 mm (evt. 32 mm)
5. Drikkespiss
6. Trykknapp
7. Koplingsboks for rør-i-rør
