315.08 Kjøkkenbenk med oppvaskmaskin
315.08 Kjøkkenbenk med oppvaskmaskin
Se også 940.03, 310.21, 310.22 og 314.08
Generelt
Kjøkkenet er ofte utsatt for store vannskader. Dette skyldes at kjøkkenet bygningsmessig ikke er utført som et våtrom, med tett gulv med sluk. Derfor er det viktig at alt utstyret i kjøkkenet monteres forskriftsmessig.
Rørføringer
Rørene føres opp så nær bakveggen i benken som mulig. Dette for å unngå å bruke verdifull plass, og for at brukeren skal unngå å komme bort i rørene hver gang benkeplassen benyttes. Avløpsslangen fra oppvaskmaskinen føres opp under benkeplaten og klamres forsvarlig.
Kommer rørene ut gjennom veggen, bør høydene fra gulv være:
Avløpsrør: 30–40 cm
Vannrør: 50–60 cm
Oppvaskmaskinens avløp tilsluttes vannlåsen på vasken.

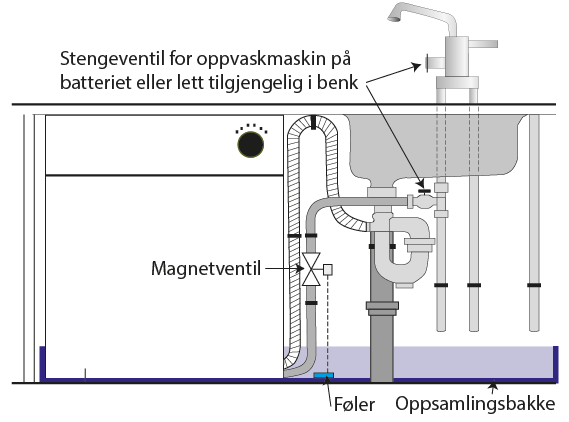

Figur 1. Sett forfra. Nedføring til gulv.
Husk:
- God klamring av kaldt- og varmtvannsledningene
- Klamring av avløpsslange fra oppvaskmaskin
- Monter automatisk lekkasjestopper på vanntilførselen til oppvaskmaskinen, dersom det ikke kan monteres automatisk lekkasjestopper ved hovedstengeventil, se side 314.06
- Sørg for at alle kuplingene er dratt skikkelig til, og at andre skjøter er forsvarlig utført
- Røroppstikk for avløp og vann bør dersom det er mulig føres opp i veggen bak kjøkkenbenken
- Unngå så langt det er mulig gjennomføringer i gulvet
- Oppvaskmaskin skal ha egen stengeventil (enten integrert i armaturet eller under kjøkkenkum)
- Blandebatterier bør ha lås på den svingbare tuten
- Sjekk vannlås
- Varmtvannsbereder bør plasseres i et våtrom, ikke i et hjørneskap på kjøkkenet
- Orienter huseieren/brukeren om betjening av utstyret, rensing og ettersyn av vannlås
Avløp fra sikkerhetsventilen på benkebereder
Utdrag fra Normalreglementet, 2.7.3 Vannvarmere og sikkerhetsventiler:
”…Avløpet fra sikkerhetsventiler skal føres til sluk eller annen ustengbar avløpsinnretning.
Tidligere har det også vært praktisert brutt/åpnet avløp, dvs. at man skal kunne se at sikkerhetsventilen renner, og at det ikke skal være mulig med tilbakesug gjennom ventilen ved tømming av berederen. Med fare for vannskader lar et brutt avløp seg vanskelig praktisere for benkeberedere. Det anbefales derfor, og i tråd med reglementet, at avløpet føres til en fast forbindelse mellom kummen og vannlåsen i kjøkkenbenken. Utstrømminger fra sikkerhetsventilen vil lett kunne høres gjennom avløpet fra kummen.
Avløp fra kjøkkenbenk til sluk
Det er ingen lovhjemmel som forbyr å føre avløpet fra kjøkkenbenken til sluk. Imidlertid er det en svært dårlig løsning med tanke på fett og organisk materiale som ikke har noe i et sluk å gjøre. Det vil dessuten bli dimensjoneringsmessig problematisk. Dersom sluket (75 mm) allerede er belastet med dusj og avløp fra servant, kan det ikke samtidig ta imot avløpet fra en kjøkkenbenk og evt. en oppvaskmaskin. Et sluk med et delvis tettet avløp fører ofte til vannskader. Derfor er det utilrådelig å føre organisk avløpsvann til et vanlig sluk.

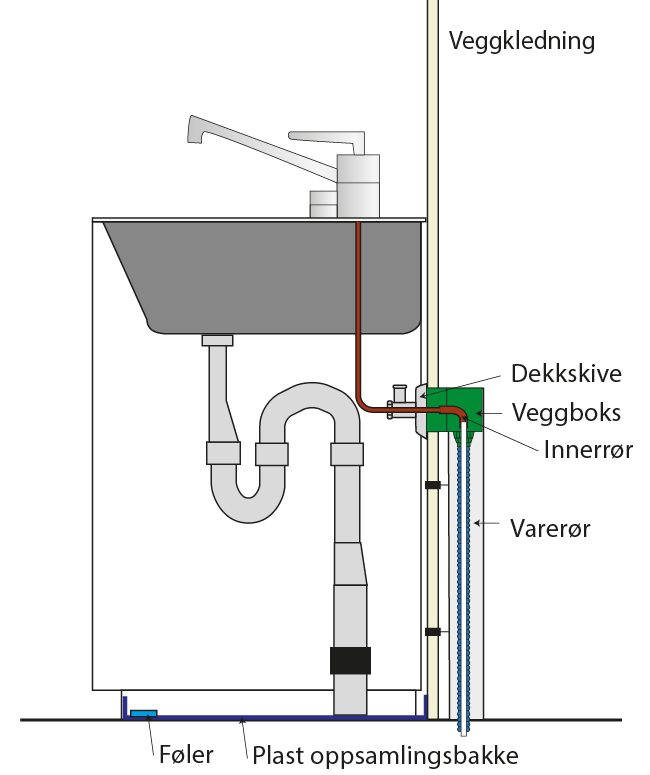

Figur 2. Sett fra siden. Rørføring til vegg.
