315.21 Feste av vegghengte toaletter
315.21 Feste av vegghengte toaletter
NS 3420 stiller strenge krav til vegghengte toaletter som skal tåle en belastning på 400 kg ytterst på skåla. Når toalettene kun har to boltefester, sier det seg selv at boltene må forankres svært solid. Dette gjelder både toaletter med innebygget sisterne og dem med utenpåliggende sisterne.
A Innbygningsrammer
Der det er mulig å bruke innbygningsrammer, skal de brukes. Rammene er av stål, er tilpasset kravene og fordeler belastningen. Rammene festes skikkelig i solid stenderverk og/eller i en solid bakvegg/spikerslag.
I murvegg og gulv benyttes minst 10 mm ekspansjonsbolter tilpasset murens/gulvets beskaffenhet.

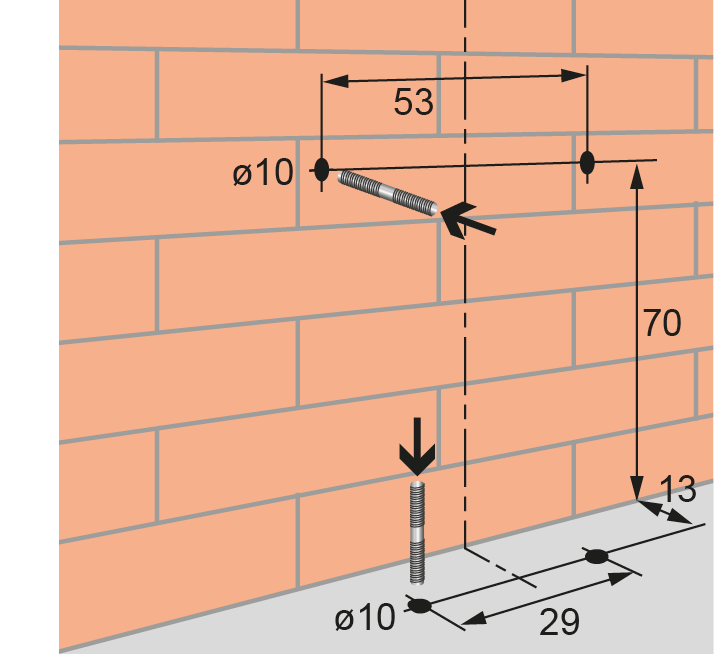

Figur 1.
I tillegg til å ta belastningene, er de fleste rammene justerbare og vil forenkle monteringen. Følg monteringsanvisningen. Ved bruk av rammer er det viktig å ta hensyn til den belastningen som veggplaten vil få fra nedre del av skålen som presser mot platen.
Dersom rammen ikke har tverrstang eller andre patenter som tar opp dette trykket, bør platene være av et materiale som tåler belastningen og som dessuten er vannbestandig, jfr. krav i henhold til Teknisk forskrift. Oljebehandlede finerplater, minst 12 mm tykke, er et godt alternativ.

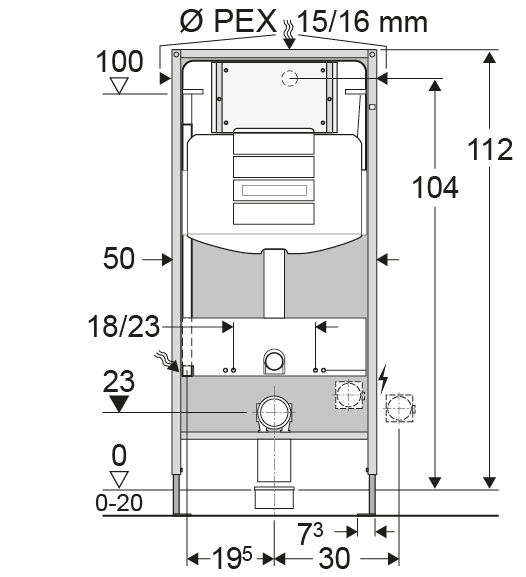

Figur 2.

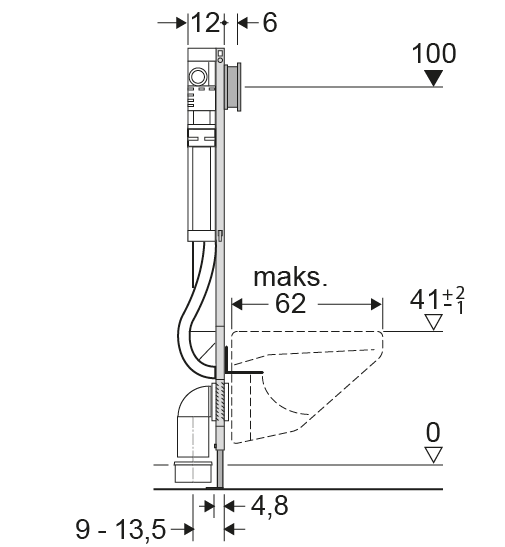

Figur 3.
B Feste uten bruk av rammer
Montering av vegghengte klosetter uten bruk av stålrammer, krever solide spikerslag i treverk eller en solid bakvegg av tømmer eller solid murverk/betong.
I trevegger er det nødvendig å “kubbe” opp hele området fra gulv til godt over boltefestet med minst 48 mm (2”) tykke kubbinger (spikerslag) som bør festes til 2 stendere på hver side av toalettet.Det benyttes spesielle kombinasjonsbolter som skrues inn i kubbingene. Pass på at boltene ikke treffer mellomrommet mellom kubbingene.
Spikerslagene
Stenderverket bør være minst 96 mm (4”). Dette er som regel ikke noe problem da veggen også skal ha plass til avløpet fra toalettet. Dersom det ikke er plass til 48 mm kubbinger (ved rehabilitering der avløpet føres gjennom veggen) skal det benyttes solide plater på hver side av veggen og brukes gjennomgående bolter med solide skiver. Stendere bør plasseres på hver side av boltene.
NB! Gjennomgående bolter brukes ikke i yttervegger! I murvegger benyttes gjennomgående bolter og i betongvegger brukes solide ekspansjonsbolter.

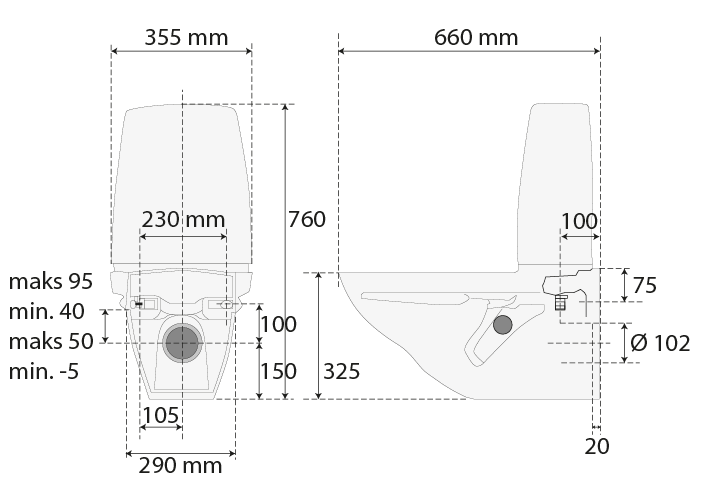

Figur 4. Eksempel på vegghengt toalett med påbygget sisterne.

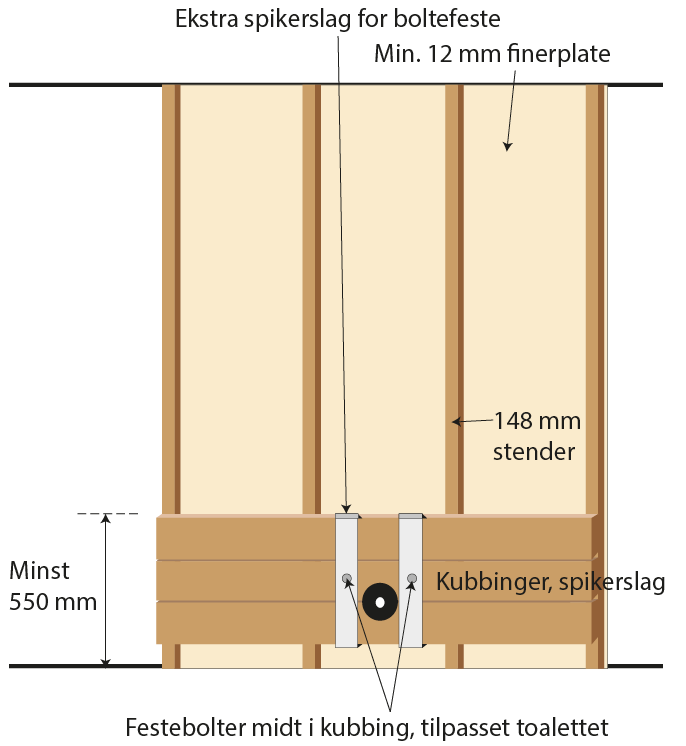

Figur 5. Forslag til spikerslag for vegghengte toaletter uten ramme.
