Innledning

Vannlåser er en viktig detalj på avløps-systemet, og har vært en forutsetning for etableringen av sanitærteknikken. Vær oppmerksom på at noen legfolk bruker ordet vannlås om en stengeventil på vannledningen. En vannlås i fagterminologien er en innretning på avløpet for å hindre kloakklukt i å komme ut fra sanitærinstallasjonen. Noe av avløpsvannet ”låses” fast ved å bli stående igjen i røret etter at resten er rent ut. En vannlås kan også benyttes for å holde rett nivå i kummer og hindre at fremmede partikler (for eksempel sand og grus) kommer ut i avløpsrørene. Slike vannlåser kalles dykkere eller vinkelvannlåser.

For innvendige installasjoner er det sluk og utstyrsvannlåser som omfattes av begrepet vannlås.

Sluk

Gulvsluk har ulike typer løsninger for vannlås. Felles for dem alle er at noe avløpsvann skal bli igjen i en kulp i nederste del av sluket. Prinsippet for vannlåsen i sluket er vist i figuren (tegnes om)
Se også 315.45.

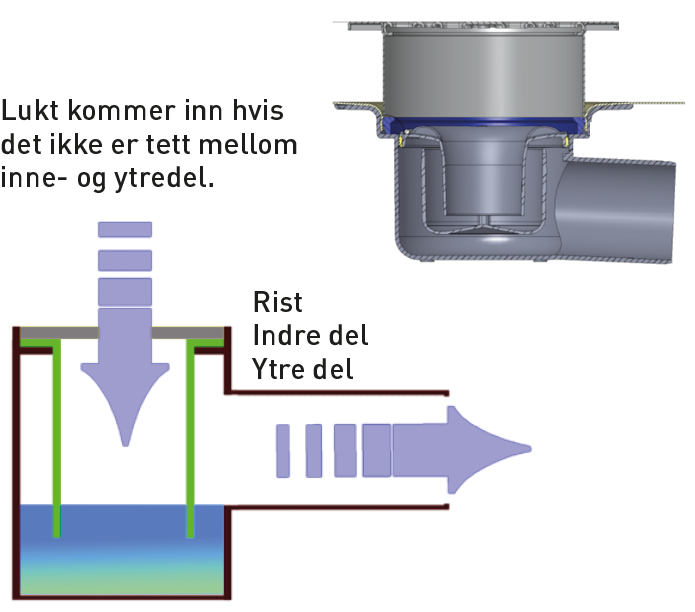

Figur 1. Moderne sluk (Purus Joti). Så lenge det fylles vann, og så lenge vannet ikke fordamper (i nederste del), slik at vannstanden kommer under den indre delen, så skal det ikke komme noe lukt inn fra avløpsrørene.

De fleste gulv med sluk har varme (rør eller kabler). Varmen fører til at vannet i sluket fordamper og vannlåsen mister dermed sin virkning. Når sluk og utstyr står ubenyttet over lang tid, bør vannlåsene påfylles giftfri frostvæske eller tilsettes noen dråper med matolje eller annen væske som forsinker fordampningen.

Vannlåser fra servanter og vaskekar

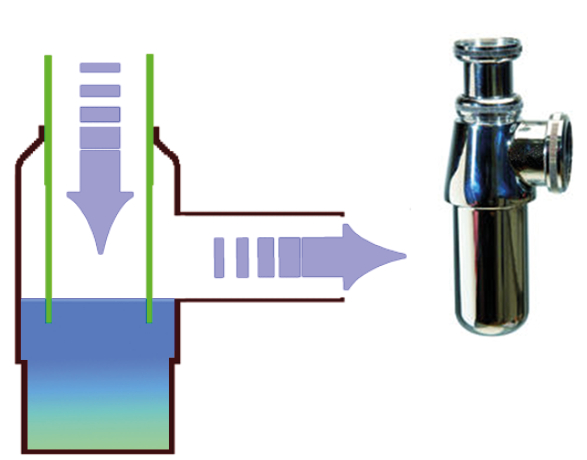

Avløp som føres direkte til spillvannsledning (utenom sluk) skal ha vannlås. Som regel benyttes en form for ”flaskevannlås”. Prinsippet er vist i Figur 2.

Figur 2.

Vannlåser for vaskemaskintrakter

Vaskmaskintrakter med direkte utløp til spillvannsrør, skal ha vertikal vannlås, minst 40 mm.

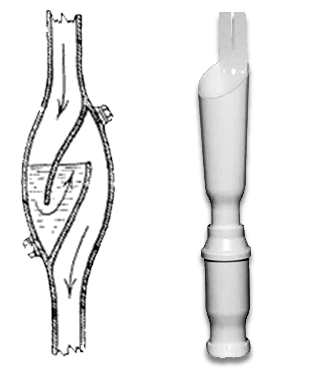

Figur 3. Vertikale vannlåser for vaskemaskintrakter.

Vannlåser i kjøkkenbenk og utslagsvasker

Vannlåser i kjøkkenbenker tar imot avløpsvann fra kummer og fra oppvaskmaskin, samt i noen tilfeller fra sikkerhetsventilen på vannvarmeren. Vannlåsene består av mange rør og deler som gjerne er koplet sammen med kuplinger av ulik type. Kuplingen kan løsne og skape lekkasje som mange ganger fører til vannskader. Rørleggeren har ansvaret for klamring av rørene og riktig sammenskruing av vannlåsdelene. Huseierne må opplyses om at det skal føres tilsyn med vannlåsen, og at det tas hensyn til vannlåsen ved bruk av benkeskapet. Sett gjerne opp en godt synlig lapp på innsiden av skapdøren eller på skapveggen om dette (bra markedsføring):

Hei huseier!

Jeg har montert vannlåsen i benken din, påsett at alle kuplinger er riktig skrudd sammen, og at alle skjøter er tette når jeg var ferdig med jobben. Jeg anbefaler deg å ta en titt etter lekkasjer på vannlåsen av og til for at du skal slippe vannskader. Ta kontakt hvis du trenger hjelp.

Hilsen, Rørleggeren

Dato ........ Firma/Logo Telefon Mail

Vannlåsen bør være godkjent av SINTEF eller ha en annen form for dokumentasjon. Som bildet viser er det mange kuplinger med mange lekkasjemuligheter på en vannlås i kjøkkenbenken.

Årsaker til at vannlåser kan bli tomme

Den vanligste årsaken til at vannlåser blir tomme, er at vannet fordamper hvis utstyret ikke benyttes over tid, avhengig av temperaturen i rommet.

Ellers kan vannlåser kan suges tomme av følgende årsaker:

• for lange uluftede ledninger (vertikale og horisontale)
• for små dimensjoner på avløp og eller lufting
• delvis tette avløp (fører til mindre dimensjon)
• feil rekkefølge på plassering av utstyr (servant etter WC på lange strekk)
• feil på vannlås/utstyr

Moderne ”tørre” vannlåser

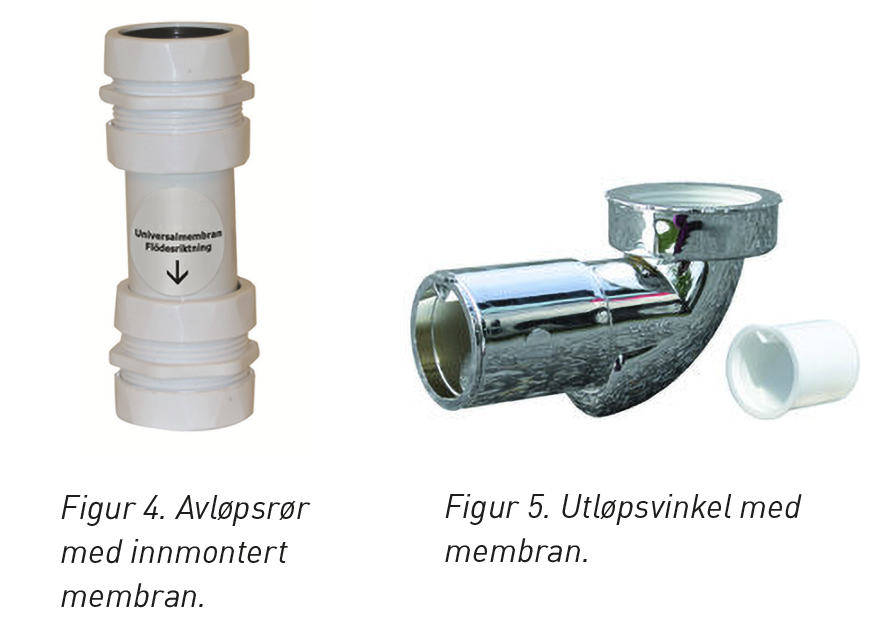

Det er utviklet en egen teknologi for å erstatte vannlåsen med en spesiell silikonmembran i utløpsventiler, vaskemaskintrakter og utløpsbend. Membranen virker som en mekanisk luktsperre. Den er alltid lukket, men åpnes av vannstrømmen. Den fungerer også som en ”vakuumventil” som slipper inn luft i avløpsrøret når det er behov for det. Leveres i 32 og 40 mm.
