315.47 Hjørnesluk
315.47 Hjørnesluk
Hjørnesluk leveres i rustfritt stål. Slukene kan monteres i trebjelkelag og i betonggulv. Monteres slukene i trebjelkelag, skal utløpsrøret klamres forsvarlig ved overgang til sluket. Slukene leveres med montasjeprofiler eller knekter tilpasset sluktypen.
Monteringsanvisningen skal følges!
I dette bladet er kun vist noen montasje eksempler. Hjørneslukene kan festes på vegg eller monteres i gulv.

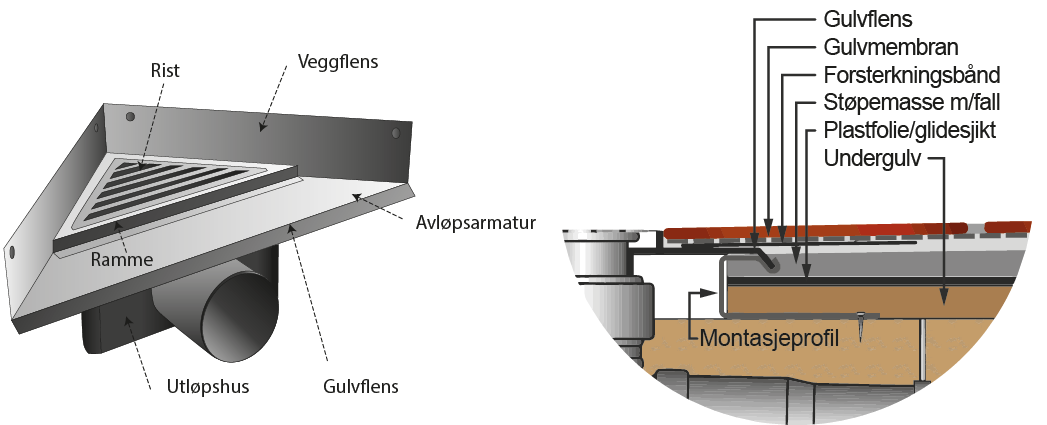

Figur 1 og 2.
1 Feste på vegg

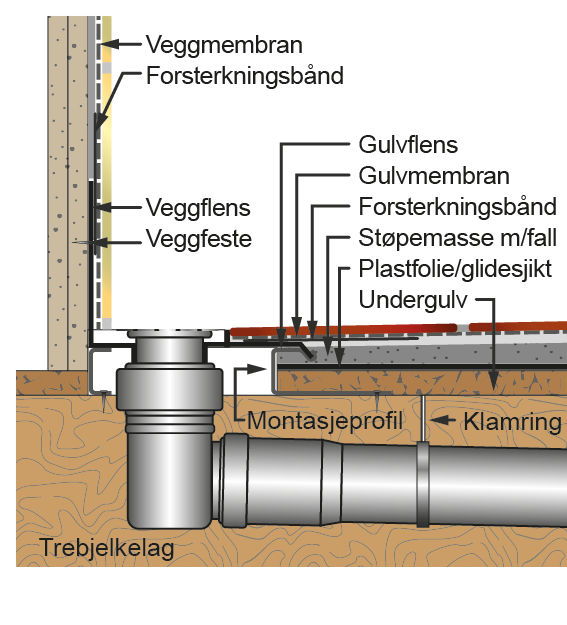

Figur 3.
(eksempel fra Unidrain)
Sluket leveres med veggflenser. Sluket består av:
- avløpsarmatur med 2 veggflenser og 1 gulvflens
- utløpshus i rustfritt eller polypropylen
- rist med ramme
Veggflensene festes godt til stenderverk, rupanel eller kubbinger. Mellom slukets flenser og vegg/gulv benyttes et selvklebende bånd i butylgummi i kombinasjon med godkjent smøremembran. Flensene avfettes før påliming av bånd. Hefteflaten skal være minst 40 mm. Gulv med sluk og membran tetthetsprøves før flislegging. Vedlikehold utføres i henhold til produsentens anvisninger.

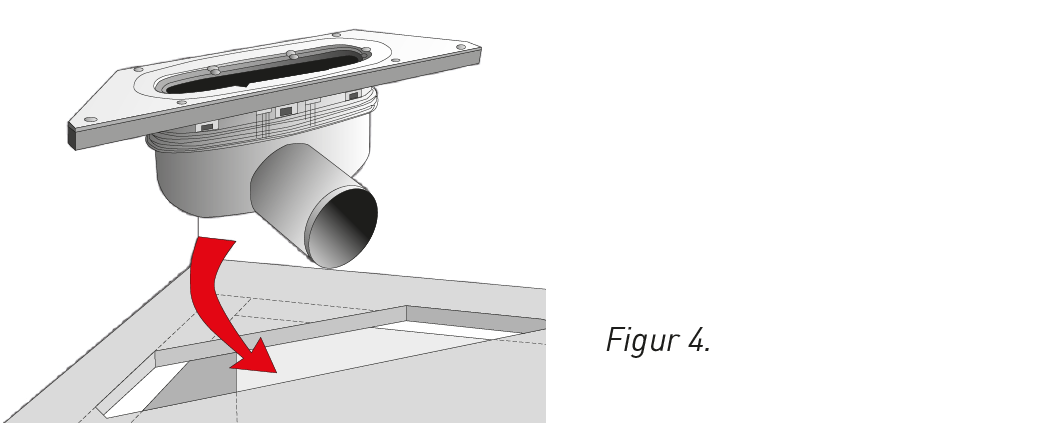

2 Feste i gulv
(eksempel fra Purus Corner)
Om hjørnesluket festes til gulv, kan det plasseres ut fra hjørnet, som muliggjør en fliskant mellom slukramme og vegger. Dette er spesielt aktuelt ved rehabilitering og ellers der vinkelen mellom veggene avviker fra 90 grader. I betonggulv monteres sluket på justerbare støttebein eller knekter som skrus godt fast i underlaget.
Gulvet støpes
Overkant sluk = ferdig gulv
Slukmansjett og klemring monteres i henhold til monteringsanvisningen. Det skal være monteringsanvisninger for underliggende og topplagt membran. Godkjent smøremembran påføres mansjetten. Rammen presses fast i slukhuset. I trebjelkelag må det passes på at slukhuset festes forsvarlig til plater og bjelkelag.

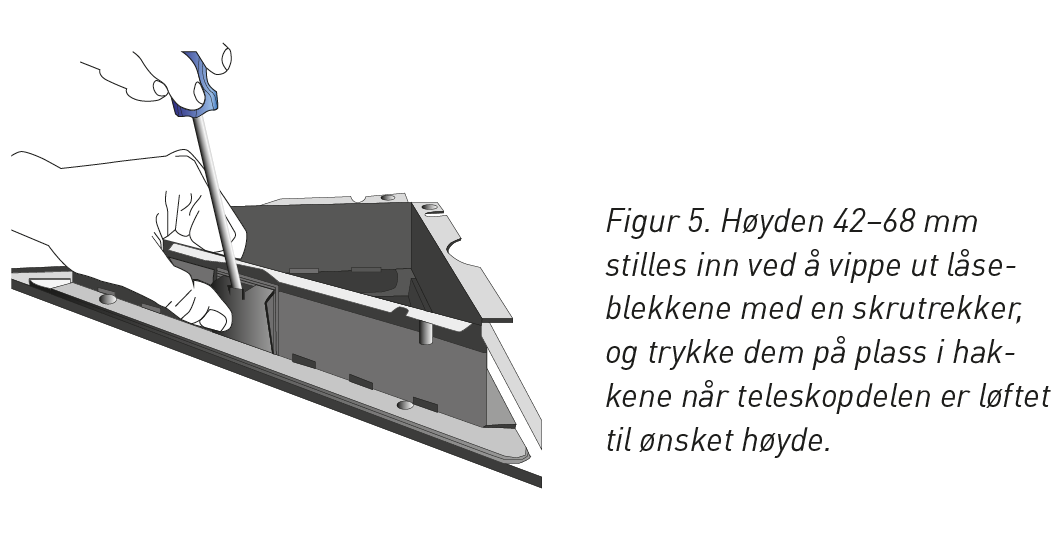

Dersom det ikke er bjelker til å feste sluket i, må det kubbes på betryggende måte. Ved påstøp benyttes en teleskopisk oppforing som justeres til rett høyde.
For ytterligere opplysninger:
Gå inn på aktuell leverandørs hjemmeside eller se BVN Blad 42.105.
