315.51 Feilsøking på element i standard vannvarmere
315.51 Feilsøking på element i standard vannvarmere
Før du starter “avansert” feilmåling, har du:
- sjekket sikringene?
- prøvd reset-knappen?
Når du har sjekket disse to forholdene, husk:
- trekk ut støpselet til berederen eller skru berederbryteren på 0!
- ta ut sikringene til berederkursen!
Utstyr for feilmåling
For raskt å kunne finne ut om et element er defekt, trenger du et ohm-meter. Et ohm-meter måler den elektriske motstanden gjennom metalliske ledere som for eksempel en strømkrets gjennom kolben i vannvarmeren.
Litt teori
I metalliske ledere er motstanden (r) uavhengig av strømstyrken.
Av Ohms lov
(U = r · i)
og
P = U · i
U = spenning
i = strømstyrke
P = effekt i watt
kan vi utlede at:
r = U2/P
Har vi en spenning på 230 volt og en kolbeeffekt på 2 kW, blir
r = 2302/2.000 = 26 ohm

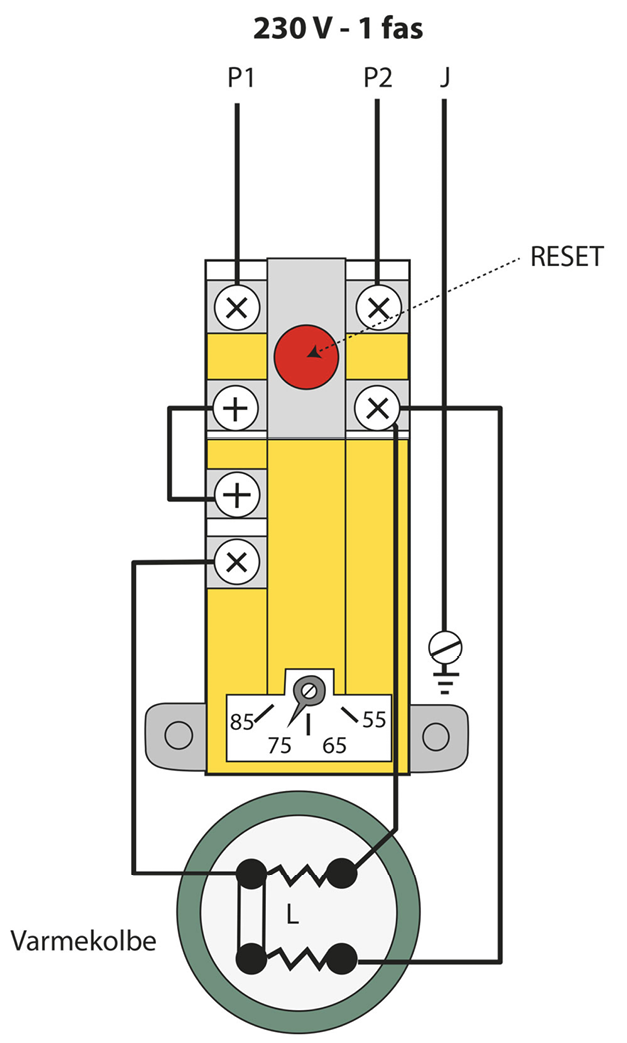

Vannvarmere med 2-polig utløser
Måling med ohm-meteret foretas mellom P1 og P2.
Har berederen bevegelig ledning med plugg, bør du måle på pluggen for å få med alle muligheter for brudd.
Dersom verdien ikke stemmer med tabellen nedenfor, må det måles direkte på termostaten eller kolben.
Herav kan du finne ut om termostaten er defekt eller om det er ledningsbrudd.
Riktige ohm-verdier:
| Kolbe-effekt [kW] | Ohm-verdi [ohm] |
| 1,5 | 33 |
| 2,0 | 26 |
| 3,0 | 17 |
For lave eller for høye verdier tyder på at kolben er defekt og må skiftes.
Figur 1.

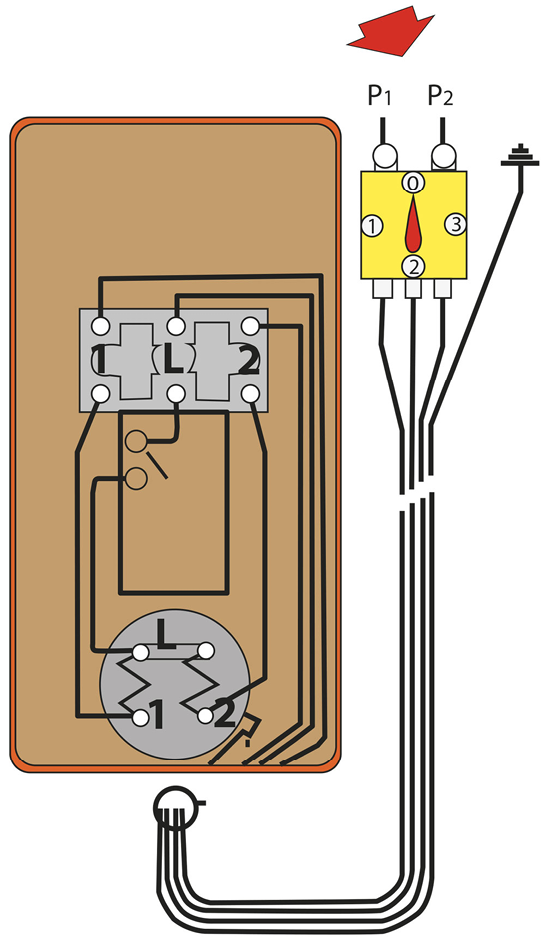

Bereder med 3-polig utløser
Før målingen starter, må du skru bryteren på null.
Skru også ut sikringene.
Målingen foretas først mellom L og 1.
Mål deretter mellom L og 2.
Motstanden skal være:
| Måling foretatt mellom: | Kolbestørrelse | ||
| 1,5 kW | 2,0 kW | 3,0 kW | |
| L-1 | 100 ohm | 63 ohm | 50 ohm |
| L-2 | 50 ohm | 42 ohm | 25 ohm |
Disse verdiene er ca.-verdier for dagens elementer hvor 2 kW normalt er 800 + 1200 W.
Eldre elementer var på 667 + 1.333 W. På helt nye bereder kan også 1.000 + 1.000 W forekomme. Dette er såkalt “like” elementer, men det er viktig å vite at det uansett skal brukes bryter for “ulike” elementer. Hvis vi ikke bruker det, vil berederen koke i bryterstilling 1.
Figur 2.
