315.52 Lavtrykksvannvarmere

315.52 Lavtrykksvannvarmere

Betegnelsen vannvarmere omfatter alle beholdere for oppvarming av forbruksvann. Det vil si:

• lavtrykksvarmtvannsbeholdere
• enkeltmantlede varmtvanns­beredere
• dobbeltmantlede varmtvanns­beredere
• batteriberedere

Selv om det så å si er slutt på produksjonen av lavtrykksvannvarmere, vil du som rørlegger kunne komme på servicearbeid i eldre boliger som har denne typen beholdere.

Figur 1

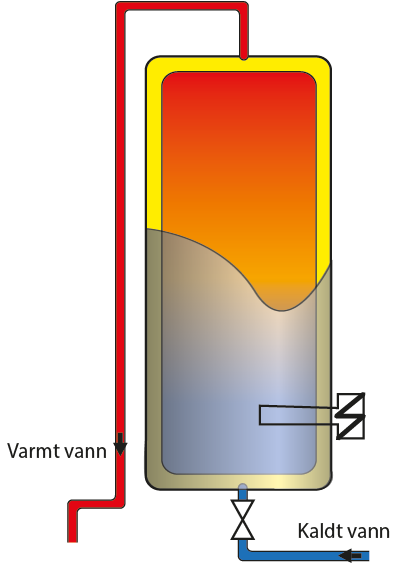

A Lavtrykksvannvarmer (varmtvannsbeholder) for ett tappested

Et felles kjennetegn for alle lavtrykksbeholdere er at tappeventilen sitter på kaldtvannsledningen for beholderen. Når det tappes varmt vann, åpner man ventilen på kaldtvannstilførselen. Vannvarmeren blir altså aldri stående under trykk. Beholderen ble brukt som kjøkkenbeholder over oppvaskkummen eller som badebeholder. Ved montering av en svingbar tut på utløpet, kunne beholderen betjene to utstyr, f.eks. servant og badekar.

Vannet utvider seg når det varmes opp. Derfor vil det av og til ­dryppe fra varmtvannsledningen. Beholderen tåler ikke overtrykk.

NB! Det må aldri monteres ventil på eller gjøres innsnevring på varmtvannsledningen. Selv en dusjslange eller liknende på varmtvannsutløpet vil medvirke til at beholderen revner.

B Lavtrykksvannvarmere for flere tappesteder

Ved hjelp av en flottørkasse som plasseres over tappestedene og som bryter vannledningstrykket, kan lavtrykksbeholderen forsyne flere tappesteder med varmt vann.

En flottørventil slipper kaldt vann inn i sisternen. Varmtvannstrykket blir lik høyden fra vannstanden i flottørkassa til tappestedet.

C Lavtrykks badebeholdere

For alle lavtrykksbeholdere uten flottørkasse gjelder regelen om at utløpet ikke må innsnevres på noen måte.

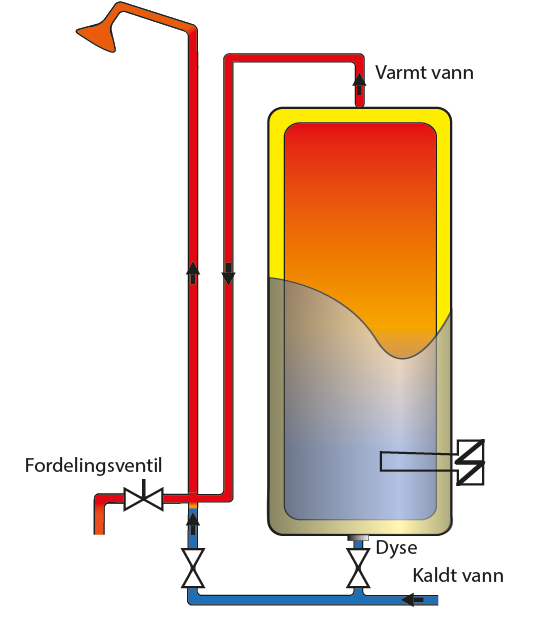

Figur 3.

Eksempelvis skal det ikke monteres dusjslange med hånddusj på lavtrykksbeholdere. Dusjkoppen på stangen skal være av gammeldags type med store hull.

Badebeholderen monteres over badekaret. Prinsippet med stengeventil på kaldtvannsledningen til beholderen er det samme som i A. En fordelingsventil fordeler vannet enten til karet eller dusjen. Temperaturen reguleres ved hjelp av de to ventilene.

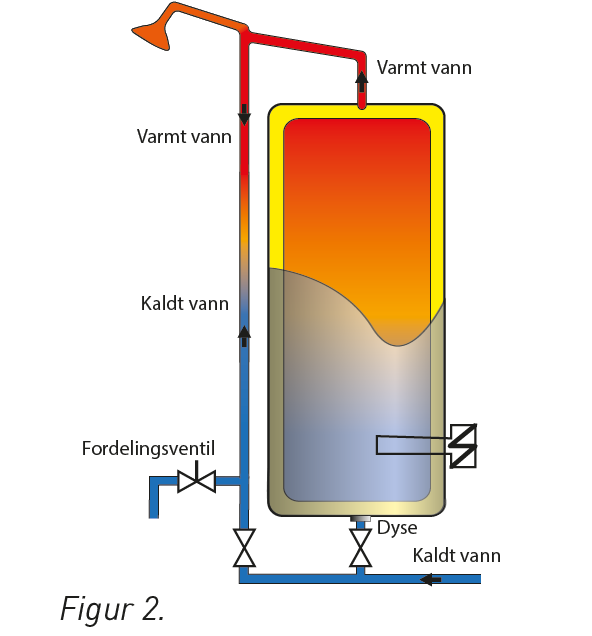

Beholderen som er vist øverst kan forårsake skoldingsfare i dusjen dersom man har tappet i karet og vrir over fordelingsventilen.

Varmt vann vil da føres til dusjen fra begge sider, inntil temperaturen har stabilisert seg.

For å hindre overtrykk når begge kaldtvanns- kranene åpnes, monteres en dyse eller en annen form for innsnevring i kaldtvannstilløpet til beholderen. Innsnevringen forårsaker mye støy. Ventilene monteres gjeme sammen i en enhet, et såkalt lavtrykks blandebatteri.

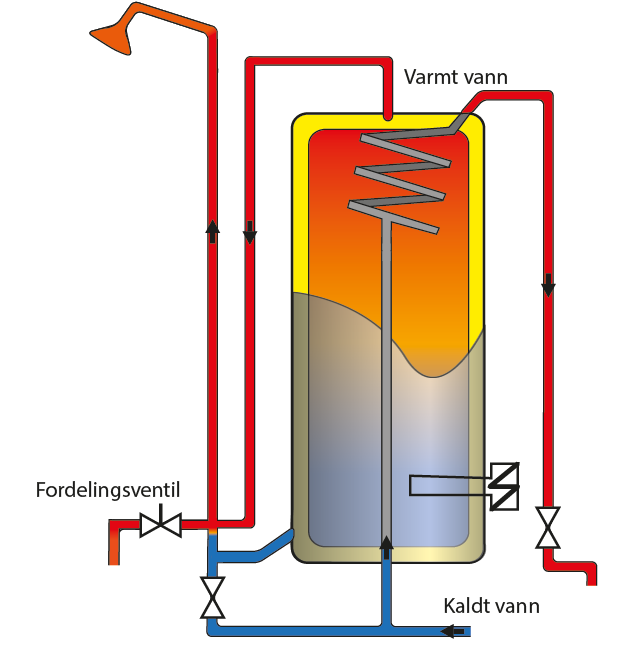

D Lavtrykksbadebeholder med spiral (batteri)

Skal badebeholderen levere varmt vann til flere tappesteder, kan den utstyres med en spiral eller tappebatteri. Ventilarrangementet ved karet er det samme som for badebeholderen uten spiral. Det kalde vannet i spiralen varmes opp av vannet i beholderen og ledes til andre tappesteder. Kapasiteten avgjøres av spiralens lengde og ledningsevne for overføring av varme.

Figur 4.
