315.53 Høytrykksvannvarmere (varmtvannsberedere)

315.53 Høytrykksvannvarmere (varmtvannsberedere)

Betegnelsen vannvarmere omfatter alle beholdere for oppvarming av forbruksvann, det vil si:

• lavtrykksvarmtvannsbeholdere
• batteriberedere
• dobbeltmantlede varmtvannsberedere
• enkeltmantlede varmtvannsberedere

Varmtvannsberedere er en felles betegnelse for alle vannvarmere som står under trykk, det vil si at varmtvannet har samme trykk som kaldtvannet. Dette kan ordnes ved hjelp av et batteri i en lavtrykksbeholder, ved en dobbeltmantlet bereder eller ved at selve beholderen står under kaldtvannstrykket, forrådsbereder.

Enkeltmantlet, direkte oppvarmet bereder

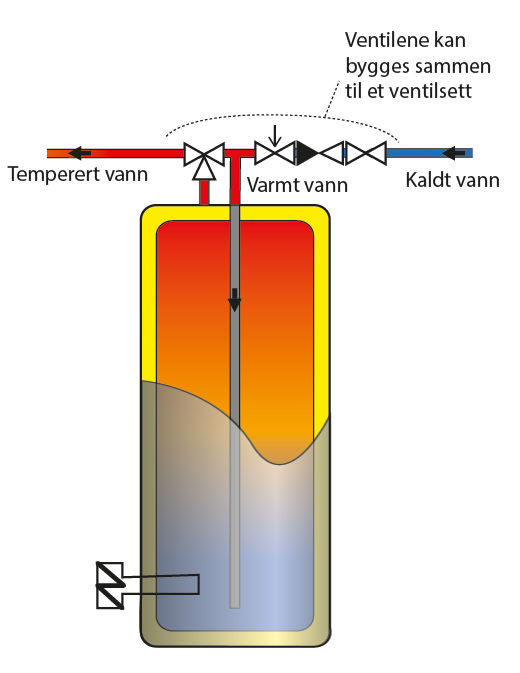

Figur 1.

I en enkeltmantlet vannvarmer, eller det vi kaller en vanlig varmtvannsbereder, blir vannet varmet opp ved hjelp av en elektrisk kolbe (element) plassert direkte i forbruksvannet. Kolben skal ha montert en arbeidstermostat og en sikkerhets termostat for å hindre overoppheting og sprenging ved oppvarming. På kaldtvannsinntaket skal monteres et ventilsett som består av avstengnings-, tilbakeslags- og sikkerhetsventil.

Dessuten kan ventilsettet også inneholde en blandeventil for å temperere forbruksvannet, tilpasset Plan- og bygningslovens bestemmelser (se side 910.15). Berederne utstyres ofte med hylseelement, spesielt for korrosivt vann. Er elementet misfarget, skal det skiftes samtidig med elementet, dersom dette er gått i stykker. Sjekk nøye om hylse og pakning er uskadet når du skifter elementet. Når vannet varmes opp, utvider det seg. Noe av vannet vil kunne finne utvidelsesmulighet i ledningsnettet, men som regel vil ekspansjonen skje gjennom sikkerhetsventilen som vil stå og dryppe under oppvarmingsperioden.

Har vanninnlegget trykkreduksjonsventil, bør det monteres et ekspansjonskar på kaldtvannsledningen. Vannkvaliteten betyr mye for levetiden på berederen. For å hindre korrosjon ved saltholdig vann, må berederen utstyres med et anoderør. Ta kontakt med leverandøren ved usikker vannkvalitet. Vannvarmeren kan tilkobles med PEX-rør. Avløp fra sikkerhetsventil kan føres til fordelerskap med overløp.

Ekspansjonskar

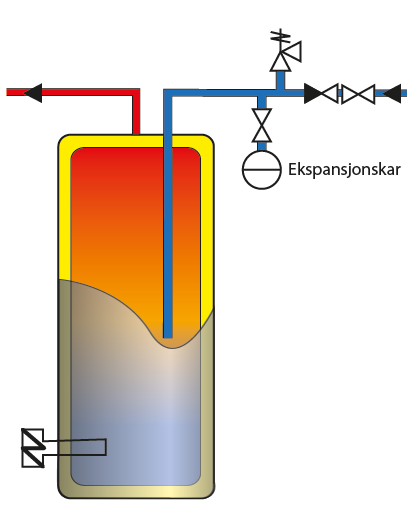

Figur 2.

Når vann varmes opp fra 4 °C til 70 °C øker vannvolumet med ca. 3 %. Det vil si at vannvolumet i en 300 liters bereder øker med ca.
9 liter i dette temperaturområdet.

Vannet lar seg ikke presse sammen, så det må finnes et rom eller et utløp, dersom det ikke kan ekspandere til andre deler av nettet. Før det ble påbud om tilbakeslagsventiler på vanninnlegget (TEK17 § 15-5), kunne ekspansjonsvannet finne veien til det store hovedledningsnettet gjennom et lite hull i tilbakeslagsventilen foran berederen. Det eneste stedet vannet nå kan gjøre av seg, er gjennom sikkerhetsventilen som åpner fordi volumøkningen medfører høyt trykk. Sikkerhetsventilen er ikke konstruert for å dryppe ofte og kan miste sin funksjon. Derfor bør det monteres ekspansjonskar, tilpasset berederens størrelse og trykk.

TEK17 § 15-5:

(1) d) installasjonen er sikret mot tilbake-strømning og inntrengning av urene væsker, stoffer eller gasser og mot tilbakesug og tilførsel av vann fra annen vannkilde.

Varmtvannsberedere bør plasseres i rom med sluk!

NB! Det må ikke benyttes samme type kar som for varmeanlegg!

Ekspansjonskaret skal helst monteres på kaldtvannsinntaket, men kan også monteres på varmtvannsledningen. Sjekk fabrikantens anvisninger.
