Innledning
Betegnelsen vannvarmere omfatter alle beholdere for oppvarming av forbruksvann, det vil si:
- lavtrykksvarmtvannsbeholdere
- batteriberedere
- dobbeltmantlede varmtvannsberedere
- enkeltmantlede varmtvannsberedere
Varmtvannsberedere er en felles betegnelse for alle vannvarmere som står under trykk, det vil si at varmtvannet har samme trykk som kaldtvannet. Dette kan ordnes ved hjelp av et batteri i en lavtrykksbeholder, ved en dobbeltmantlet bereder eller ved at selve beholderen står under kaldtvannstrykket, forrådsbereder.
Dobbeltmantlede vannvarmere

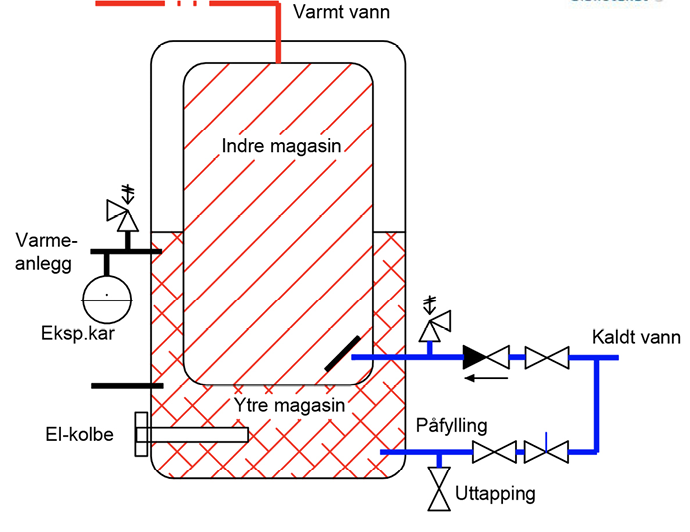

Figur 1.
En dobbeltmantlet vannvarmer har et ytre og et indre magasin. I det ytre magasinet sitter det elektriske varmeelementet (kolben) og/eller tilkopling til en annen varmekilde som f.eks. sentralvarmekjel, varmepumpe e.l.
Det ytre magasinet kan ha åpen eller lukket ekspansjon. Lukket ekspansjonsanlegg sikres med en sikkerhetsventil, men kan også være tilkoplet kjelanleggets ekspansjonssystem, se side 325.31. Det ytre magasinet har ”dødt vann” det vil si oksygenfattig vann.
Ytterveggen kan derfor utføres i vanlig stål, som en kjel. Magasinet skal ha uttapping og tilførsel med solid avstengingsventil. Fra det indre magasinet tappes varmt vann til forbruk. Veggene i det indre magasinet må lages av korrosjonsbestandig materiale som må være så sterkt at det tåler kaldtvannstrykket. Tilførselsledningen skal utstyres med stengeventil, tilbakeslagsventil og sikkerhetsventil. På moderne beredere leveres dette som regel som en enhet, gjerne sammen med en blandeventil. Ved oppfylling av systemet bør det indre magasinet fylles før det ytre. Ved nedtapping har det hendt at kopperforet i det indre magasinet har løsnet og klappet sammen pga undertrykk. Vær spesielt oppmerksom på dette ved større beredere.
Batteriberedere
I den vanlige, gammeldagse batteriberederen er det batteriet (spiralen/coilen) som står under kaldtvannstrykk. Beholderen som spiralen ligger i er da trykkløs ved åpent ekspansjonskar, eller den kan stå under trykk forårsaket av et lukket ekspansjonssystem.
Se side 325.31.
Innløpet til spiralen skal ha stengeventil, tilbakeslagsventil og sikkerhetsventil (9 bar). På det lukkede ekspansjonssystemet monteres sikkerhetsventil tilpasset driftstrykket. Gamle batteriberedere, konstruert for åpen ekspansjon, kan være for svake til å tåle skifting til lukket ekspansjonskar med ”normalt” driftstrykk. Husk å sjekke dette ved utskifting av ekspansjonssystem.
Det er viktig at sikkerhetsventilens åpningstrykk ligger under arbeidstrykket på vannvarmeren. Berederens arbeidstrykk skal stå på et skilt på berederen. Hvis dette mangler, ta kontakt med leverandøren. Svakhetene med batteriberedere er flere:
- Trykkfallet er stort gjennom spiralen slik at trykket på varmtvannet er lavere enn på kaldtvannet.
- Dessuten er spiralen så trang at den fort kan tette til ved urenheter i vannet eller ved kalkholdig vann, se side 314.11.
- Den tredje svakheten er begrenset varmtvannskapasitet, fordi temperaturen synker raskt ved kraftige tappinger for så å avta gradvis etter hvert som magasintemperaturen synker. Batteriberederen kan tilkoples en sentralvarmekjel i likhet med de dobbeltmantlede vannvarmerne. Batteriet kan som regel skiftes ut.

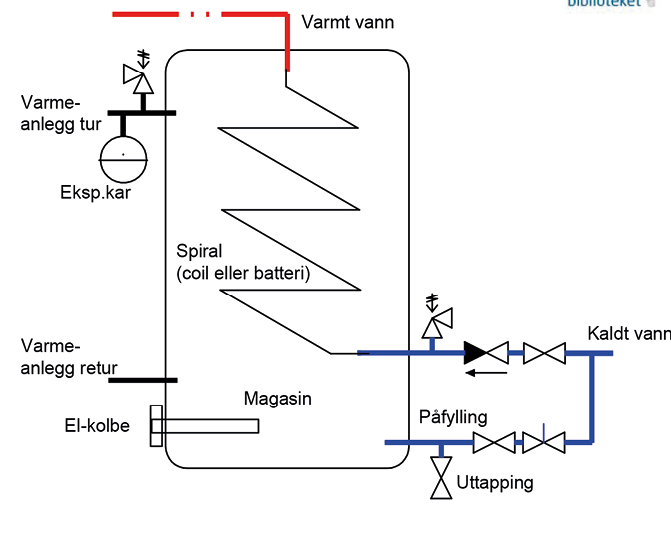

Figur 2.
