315.55 Varmt forbruksvann fra fjernvarmeanlegg

(Se også 325.45)

Varmtvannsforsyning tilkoplet fjernvarme

Uansett om det velges direkte eller indirekte prinsipp for fjernvarmesystemet, må tappevannsoppvarmingen skje via veksler eller batteribereder tilkoplet fjernvarmeanlegget.

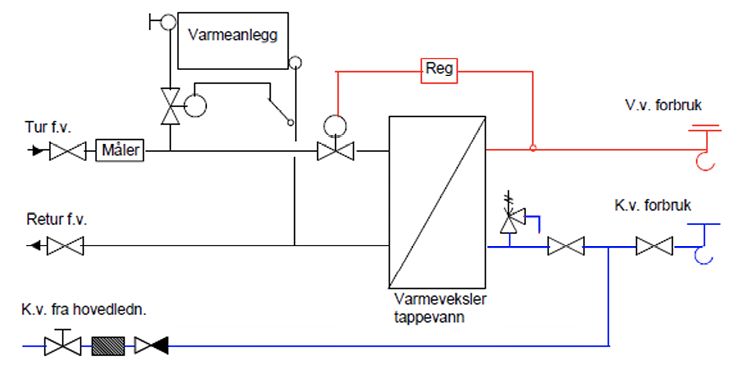

Figur 1. Direkte system til varme/veksler til tappevann – alle komponenter er ikke vist.

Det er altså tappevannsveksleren som sørger for varmt tappevann. Ved tapping av varmt vann er det viktig at ventilen på fjernvarmesiden åpner momentant og at veksleren gir full effekt. Det skal ikke sirkulere fjernvarmevann i tappevannsveksleren når det ikke tappes varmt vann. Fjernvarmeleverandørens krav til returtemperatur må overholdes. Dersom det er nødvendig med høyere tappevannstemperatur enn den som er angitt, må det monteres ettervarmer. Det installeres sirkulasjonsledning for å sørge for sirkulasjon på vekslerens tappevannsside og for å holde tappevannstemperaturen til tappestedene.

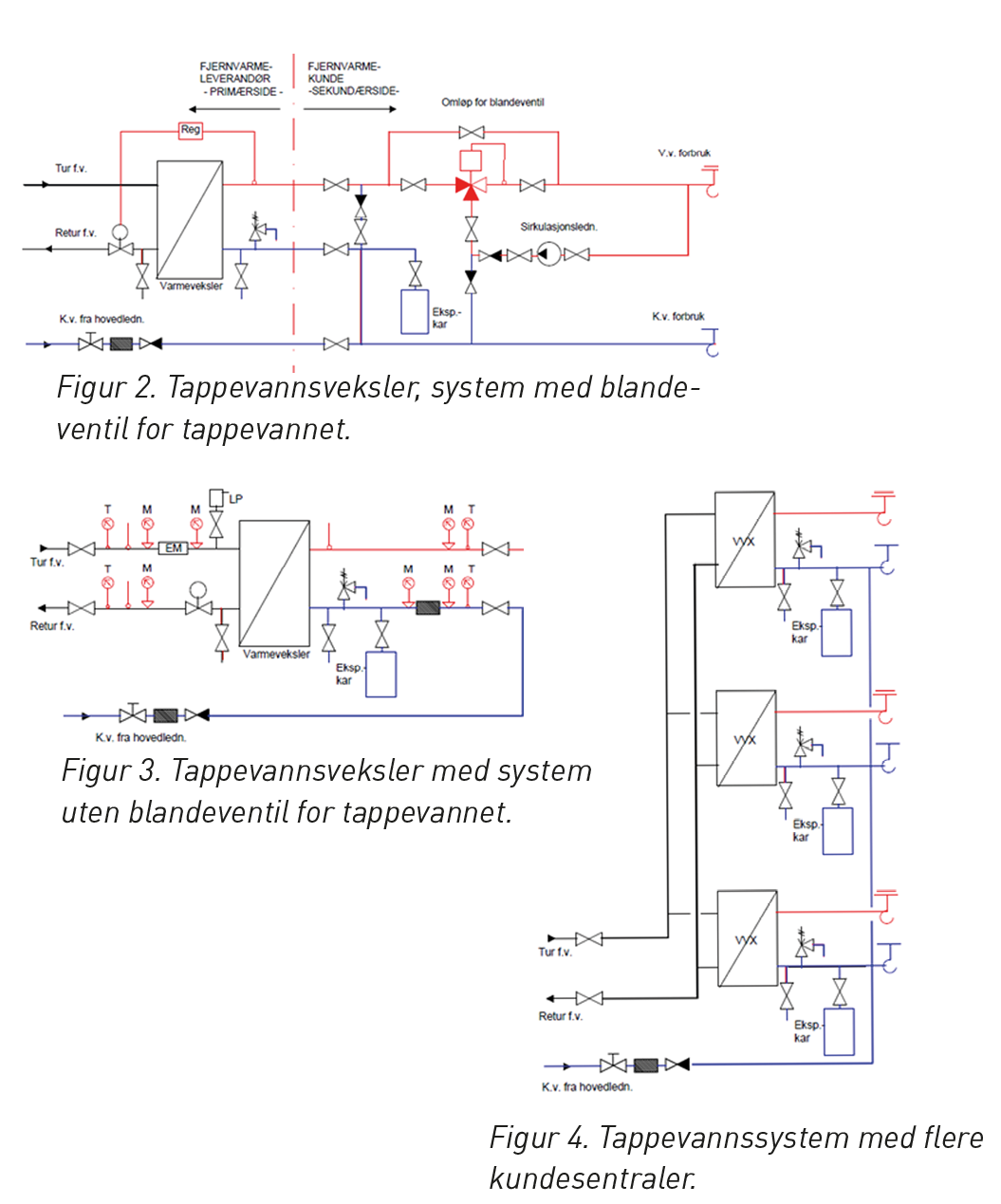

Figurene viser ulike systemer.

Ekspansjon og sikkerhet

Sikkerhetsventiler knyttet til vannutvidelse ved oppvarming skal monteres ved varmekilden (veksleren) uten avstengningsmulighet.

Ekspansjonskar for opptak av utvidelsen av vannvolumet ved oppvarming (3 %) plasseres der det er hensiktsmessig. Karet skal ha avstengningsventil for vedlikehold og utskifting.

Direkte fjernvarmeforsyning skal ikke ha egen sikkerhetsventil hos kunden på varmeanlegget. Ekspansjons- og sikkerhetsutstyr plasseres i fjernvarmeleverandørens energisentral.

Ved kundens anlegg for varmtvannsforsyning monteres sikkerhetsventil (9 bar), tilbakeslagsventil og ekspansjonskar beregnet på forbruksvann.

Ved indirekte fjernvarmeforsyning skal det monteres ekspansjonskar, sikkerhetsventil, manometer og filter på varmeanleggets

sekundærside. Tappevannsveksleren/berederen for forbruksvann skal ha ekspansjonskar (fortrykk 5 bar), tilbakeslagsventil og sikkerhetsventil (9bar).

NB! Ekspansjonskar kan sløyfes dersom veksleren er beregnet for momentan oppvarming og rørnettet er av PEX-rør.
