315.60 Hydroforanlegg – generelt
315.60 Hydroforanlegg – generelt
Bruksområder
Et hydroforanlegg er et system for øking av vanntrykket og for å holde et noenlunde stabilt trykk der det er behov for pumpe i vannforsyningen. Systemet kalles også trykkøkningsanlegg.
I et sanitæranlegg i en vanlig bolig kreves det et overtrykk i hovedvannledningen på ca. 4 ato (400 kPa) for at armaturene skal gi oss tilfredsstillende vannmengde. Vannkilden må da enten ligge minimum 40 meter over tappestedet, eller det må installeres et trykkøkningsanlegg.
Små hydroforanlegg benyttes særlig i spredt bebyggelse der det ikke er hovedvanntilførsel og hvor vannkilden ikke ligger høyt nok til å skaffe nødvendig trykk ved hjelp av gravitasjon (tyngdekraften).
Flere husstander kan gå sammen om et felles hydroforanlegg. Vannkilden kan være en innsjø, tjern, brønn, elv, eller grunnvann som hentes opp ved hjelp av vannspyd (sugespiss) eller borehull.

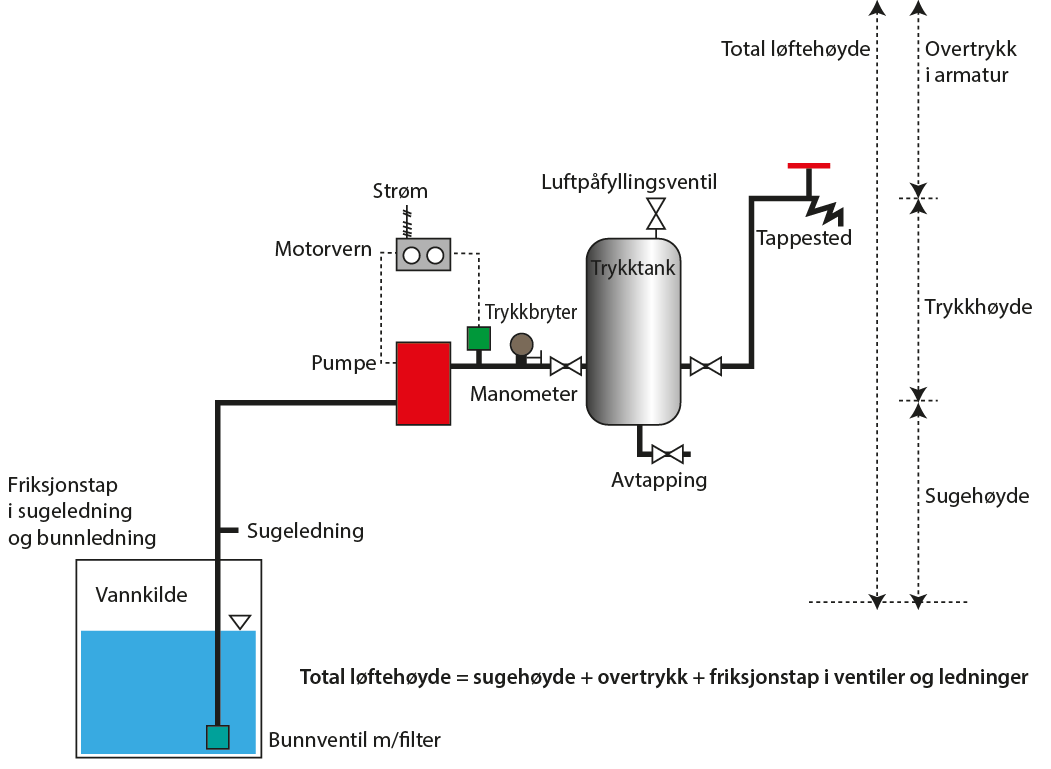

Figur 1.
Komponenter
Hydroforanlegget består av:
- sugeledning (unntatt for dykkpumper) med bunnventil med filter
- pumpe
- trykktank med manometer
- reguleringsutstyr, trykkbryter
- motorvernbryter (gjerne innebygd i pumpa)
- stenge- og tømmeventiler
Pumpetyper
I hydroforanlegg kan du finne følgende pumpetyper:
- Sentrifugalpumpe er en fellesbetegnelse for mange pumpetyper, men brukes vanligvis som en betegnelse for en tørt plassert pumpe som henter vann fra en brønn og hvor maksimum sugehøyde ikke er mer enn 6–7 meter (se blad 315.61). Pumpen har skovler som slynger vannet ut i utløpet. Det oppstår da et undertrykk på skovlenes underside. Atmosfæretrykket på ca. 1 bar presser derved vannet opp gjennom sugeledningen.
- Dykkpumpe er en type sentrifugalpumpe som senkes ned i borehullet og som ikke har noen sugeledning (se blad 315.62). Motor og pumpe er sammenbygd i en enhet.
- Stempelpumpe er en pumpe som består av innsugnings- og utslippsventiler drevet av et stempel. Pumpetypen ble mye benyttet tidligere og har stor sugekapasitet, men gir liten vann- mengde (se blad 315.61).
- Ejektorpumpe er en sentrifugalpumpe beregnet på større sugehøyder. Pumpen leder en del av vannet tilbake til en ejektor i borehullet med så stor hastighet at vannet i borehullet trekkes inn i ejektoren og trykkes opp (se blad 315.62).
- Jetpumpe er en mindre type sentrifugalpumpe med innebygget ejektorprinsipp og brukes på små anlegg med maksimal sugehøyde på 7 meter (se blad 315.61).
Tanktyper
For å kunne ha stabile trykkforhold, benyttes en trykktank tilpasset pumpekapasiteten og tappebehovet. Fordi væsker ikke kan trykkes sammen, benyttes luft som kompresjonsmedium. Luften kan enten være sammen med vannet eller skilles fra vannet med en gummimembran.

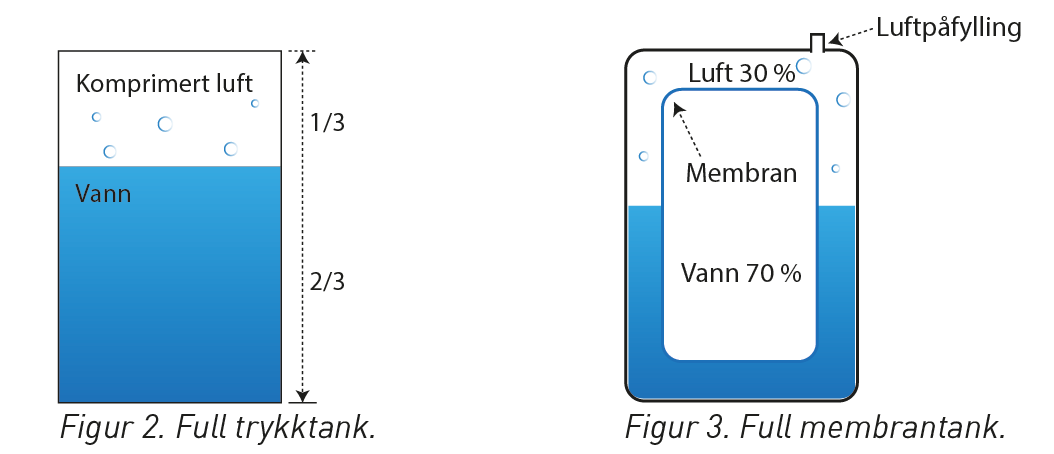

Tanker uten membran
Tidligere ble benyttet trykktanker av galvanisert stål. Vannet pumpes inn i nedre del av tanken og luften over komprimeres etterhvert som vannmengden øker. Ved første oppstart av pumpa skal tanken være helt tømt for vann. Som regel er det ikke nok å åpne bunnventilen, men man må også åpne en annen ventil eller plugg slik at tanken fylles helt med luft. Når alle ventiler, plugger og manometre etc er skrudd ordentlig til, kan pumpa settes i gang. Ved utslag (stopptrykk) skal luften være komprimert til 1/3 av tankvolumet.
Tanker med membran
Alle mindre, moderne hydroforanlegg benytter membrantanker. Tankene er utstyrt med en luftpåfyllingsventil. Tanken skal forlades med luft. Ladetrykket skal være 0,9 x innkoplingstrykk. Stopptrykket settes til 1,5 bar over starttrykket for å hindre hyppige pumpestarter.
Eksempel:
Starttrykket velges til 5 bar.
Forkomprimeringen skal da være 0,9 • 5 = 4,5 bar.
Stopptrykket skal være 5 + 1,5 = 6,5 bar.
Tappevolumet i en membrantank er ca 70 % av totalvolumet.
En 300 liters tank gir altså 210 liter tappevolum.
