315.61 Hydroforanlegg, anlegg for sugehøyder mindre enn 7 meter
Generelt
Atmosfæretrykket er ca. 1 bar, dvs. 10 meter vannsøyle (vs). Dette trykket drar vi nytte av når vi skal pumpe vann fra et lavt nivå til et høyere nivå. Teoretisk vil en pumpe kunne suge fra et vannivå ca. 10 meter lavere enn pumpa. På grunn av friksjon i bunnventil og rør, manglende evne til å lage vakuum og vannets damptrykk (som varierer med temperaturen), settes den praktiske sugehøyden til maksimum 8 meter minus friksjonsmotstanden i sugeledningen. I praksis kan vi si at hvis sugehøyden er over 7 meter, må du benytte en ejektorpumpe eller dykkpumpe (se 315.62). Sugehøyden måles som den vertikale høyden fra vannstandsnivået til innløpet på pumpa. Se 315.60.
Sugeledningen
Sugeledningens dimensjon må tilpasses kapasitetsbehovet, lengden på sugeledningen og sugehøyden. Svært ofte er sugeledningen for liten. Små dimensjoner gir stort friksjonstap og mindre kapasitet.
*Sugeledninger med dimensjoner mindre enn 32 mm PE bør aldri benyttes! Nedenfor er vist en dimensjoneringstabell for sugeledninger. Trykktap i rør, deler og ventiler er tatt med.
Gamle sugeledninger av galvanisert jern må sjekkes grundig før de benyttes om igjen ved en utskifting av pumpa. Ledningene kan være så igjengrodd at pumpa bruker nesten all energi på sugesiden. Kapasiteten blir derved svært dårlig. Dessuten kan løse partikler, rust o.l. rives med og tette til siler, evt ødelegge skovlene i pumpa. Skift ut gamle galv.rør med PE-rør!
| Pumpetype | Sentrifugalpumpe | Jetpumpe | ||||
| Kapasitet | 2.500 l/h (mindre bolig/hytte) | 3.200 l/h (større bolig) | 1.800 l/h | |||
| Rørdim. PE50 PN10 | 32 | 40 | 32 | 40 | 32 | |
| Maks. lengde på sugeledning [m] | ||||||
| 0 | 90 | 280 | 50 | 150 | 250 | |
| 1 | 80 | 235 | 45 | 130 | - | |
| 2 | 70 | 200 | 40 | 115 | 100 | |
| 3 | 55 | 165 | 30 | 95 | - | |
| 4 | 45 | 135 | 25 | 75 | 75 | |
| 5 | 35 | 100 | 20 | 60 | - | |
| 6 | 20 | 70 | 10 | 40 | 25 | |
Kapasitetsbehovet er avhengig av hvor mange tappesteder som brukes samtidig. Et “normalt” tappested bruker ca. 600–1.200 l/h. Ved svært små sugehøyder kan Jetpumpa ha en kapasitet på opptil 3.000 l/h.
Hydroforanlegg med sentrifugalpump

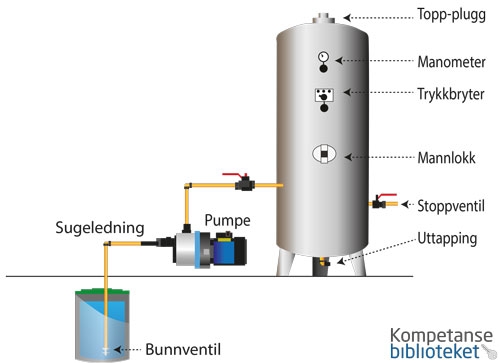

Figur 1
Jetpumper
Jetpumpa er en transportabel, selvsugende sentrifugalpumpe med innebygget ejektor som kan reguleres med hensyn til trykk og vannmengde. Pumpa leveres i tre utførelser:
- som ren pumpe uten start- og stoppfunksjon (brukes f.eks. til fylling av basseng etc.)
- med påbygd pressostat som automatisk starter pumpa ved forbruk
- med trykktank (membran) og utstyr som kreves av et hydroforanlegg.
Stempelpumper
Stempelpumpene gir mindre vann enn sentrifugalpumpene. Imidlertid har de en større sugeevne og kan derfor anbefales ved sugehøyder opp mot 8–8,5 meter. Pumpene ble mye benyttet for noen år siden, men er stort sett erstattet med sentrifugalpumper.
