315.62 Hydroforanlegg, anlegg for større sugehøyder enn 7 meter
Generelt

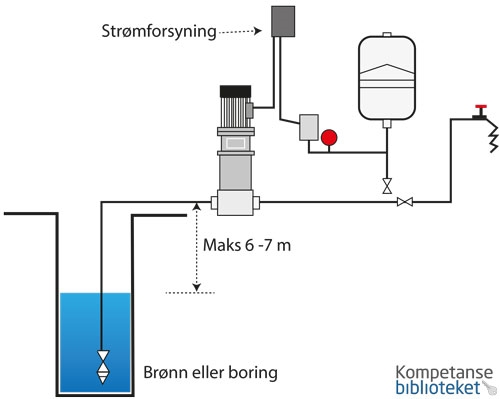

Er sugehøyden, det vil si den vertikale avstanden mellom vannspeil og pumpe, mer enn 7 meter, er du på grensen av det atmosfæretrykket kan klare. Se 315.60.
Du kan da enten benytte en dykkpumpe eller en ejektorpumpe.
Dykkpumpe
Dykkpumpene leveres med kapasiteter opptil 280.000 l/h og kan senkes ned på 600 meters dyp. Fordi motor og pumpe er satt sammen til en enhet og hele enheten senkes ned i borehullet, er det ingen sugeledning. Hele energien går med til å løfte vannet til ønsket nivå og overvinne trykktapet i trykkledningen. Husk at borehullet skal være ordentlig spylt og rengjort før pumpa senkes ned. Alle løse steiner etc. må fjernes fra borehullet da pumpa ellers kan kile seg fast i hullet. I løse fjellmasser må det brukes et foringsrør i borehullet. Dykkpumpene må dimensjoneres etter vannforbruket, borehullets kapasitet og løftehøyden. Ved bestilling må du oppgi:
- bruksområde for pumpeanlegget
- borehullets dimensjon
- borehullets kapasitet
- borehullets dybde
- strømtilslutning, 1-fas eller 3-fas
Figur 1.
Ejektorpumpe
Ejektorpumpene ble svært ofte brukt før dykkpumpene overtok markedet og fremdeles benyttes ejektorprinsippet. Ejektorpumpene egner seg godt for mindre vannforsyningsanlegg, opp til ca. 2.000 l/h, men kan levere kapasiteter opp til ca. 5.000 l/h. Fordelen er at pumpa kan monteres sammen med resten av hydroforanlegget i f.eks. kjelleren, slik at man kan ha daglig tilsyn med anlegget. Systemet er altså service- og vedlikeholdsvennlig. Ulempen er at noe av energien går med til å lede endel av vannet tilbake fra pumpa til ejektoren. Ejektoren bruker returvannets hastighet til å dra med seg vann fra borehullet gjennom en spesielt konstruert diffusor. Også ved bruk av ejektorpumpe er det nødvendig å kjenne til borehullets kapasitet. Er kapasiteten mindre enn pumpekapasiteten, må det monteres et sugerør under ejektoren. Ejektoren vil da få en sugehøyde som reduserer kapasiteten med ca 30 % for 5 meters sugeledning og med ca. 50 % for 7 meters sugeledning. Ved å kappe sugerøret i riktig lengde, kan du avpasse borehullets og pumpas kapasitet.
Plasseres pumpa lavere enn toppen på borehullet, må du sette på T-rør med fylle- og lufteplugg på begge ledningene på toppen av borehullet. Er pumpa montert høyere enn toppen på borehullet, trenger du kun å montere en albue på hvert av rørene, slik figuren viser. Når du skal bestille en ejektorpumpe, må du oppgi:
- behovet, en eller flere boliger etc.
- strømtilførsel, 1-fas eller 3-fas
- borehullets diameter
- borehullets kapasitet
- borehullets dybde
- høydeforskjell
- avstand mellom pumpe og borehull

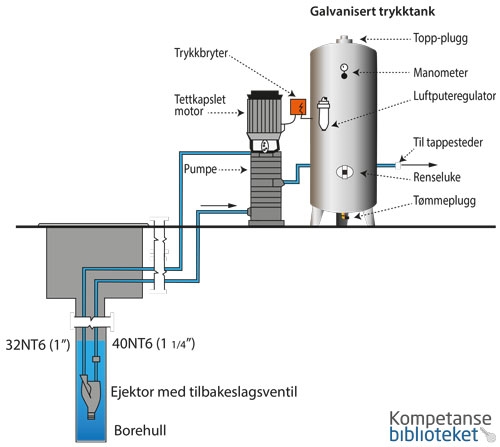

Figur 2.
