315.91 Våtromskabiner

315.91 Våtromskabiner

Våtromskabiner er en fellesbetegnelse for fabrikkproduserte våtrom. De produseres mest som baderom med plass for vaskemaskin til boligblokker, men også til hoteller, sykehjem og andre institusjonsbygg. Våtromskabinene går også inn under betegnelsene våtromsmoduler, badekabiner, baderomsmoduler, modulbaserte baderom og prefabrikkerte bad/våtrom.

Modulene erstatter de plassbygde våtrommene og skal godkjennes av Sintef:

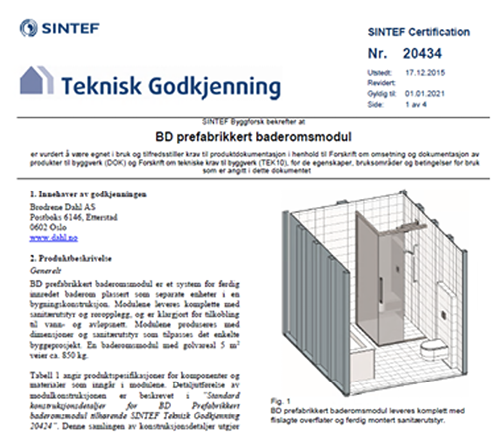

Figur 1. Eksempel på Teknisk Godkjenning av en baderomsmodul.

Godkjenning

Alle våtromskabiner skal ha en Teknisk Godkjenning fra Sintef Certification. På hjemmesiden til Sintef finner du hvilke kabiner som er godkjent, se: www.sintefcertification.no.

Godkjenningen skal inneholde produktbeskrivelse, bruksområde, produktegenskaper, betingelser for bruk, produkt- og produksjonskontroll.

Produktbeskrivelsen inneholder viktige opplysninger om konstruksjonen av modulen, vekt, elektrisk anlegg, VVS-installasjoner, produktspesifikasjoner og prinsipptegninger for utforming av golv, vegger og tak.

Under produktegenskaper og betingelser for bruk, er beskrevet:

• bæreevne – både for selve modulen og for utstyr (WC 400 kg og servant 150 kg)
• brannegenskaper – brannteknisk klasse
• lyd- luft- og trinnlyd – må bedømmes sammen med byggets konstruksjon
• vanntetthet – funksjonsprøving etter Europeisk standard for golv, vegger og gjennomføringer
• helse- og miljømessige forhold – armaturer, sluk og ventiler skal være sertifiserte
• tilgjengelighet etter PBLs krav til universell utforming
• tilgjengelighet for tilsyn og reparasjoner – tilstøtende sjakter skal ha tilkomst
• lekkasjer i vegger og sjakter må synliggjøres – rør-i-rør-systemet skal være godkjent
• stoppekran skal være lett tilgjengelig
• det skal leveres dokumentasjon med produsentens navn og adresse, prosjektidentifikasjon og montasjeveiledning, samt godkjenningsmerke fra Sintef – Teknisk Godkjenning nr.
  TG xxxxx

Prøving og testing av våtromskabiner er like omfattende som for membraner. Hensikten med utprøvingen er å sikre at alle komponenter fungerer sammen. Godkjenningen baseres på at Sintef foretar en årlig kontroll hos produsenten.

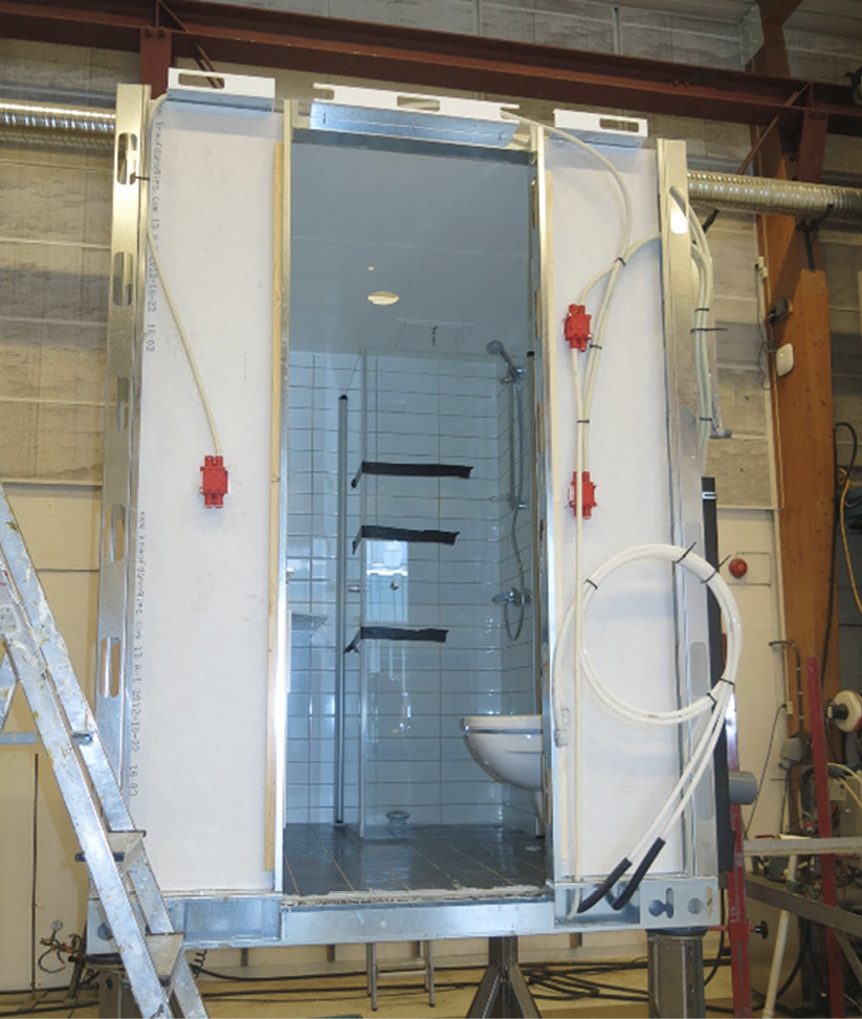

Figur 2. Våtromskabin for demonstrasjon og prøving.

Ansvarsforhold

• Produsenten: ansvarlig for at produktet er godkjent og dokumentert med nødvendige anvisninger.
• Prosjekterende: påse at produktet har Teknisk Godkjenning og at modulen tilpasses bygget.
• Utførende (TG): kontrollere og dokumentere utførelsen etter TG og tetthetsprøve rørtilkoplinger.

Fordeler og ulemper med prefabrikkerte moduler

Fordeler:

• vannskadesikkerhet
• rimeligere
• reduserte sjanser for lekkasjer
• tids- og arbeidsbesparende
• god dokumentasjon
• tørr og varm produksjon på fabrikk

Ulemper:

• små muligheter for selvvalgte løsninger og oppgraderinger
• vanskelig å endre utstyrsplassering
• begrenset tilkomst for reparasjon og vedlikehold
• lydforplantning (strukturlyd) – særlig for lette modul­konstruksjoner
• miljøbelastning ved transport («kjører mye luft»)

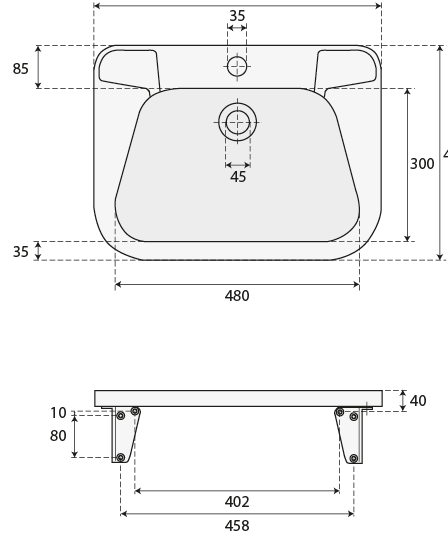

Figur 1. Servant sett forfra.

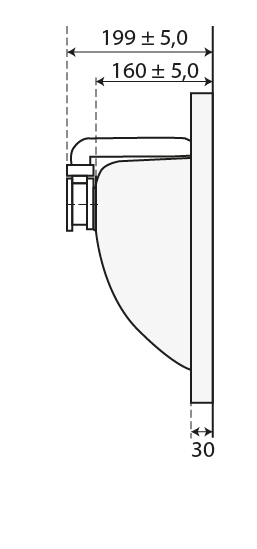

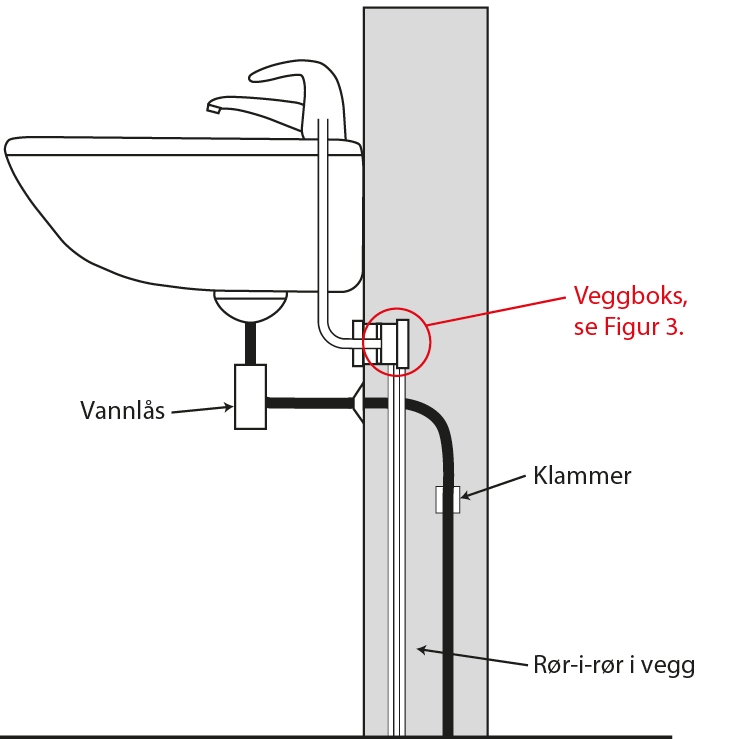

Figur 2. Servant sett fra siden.

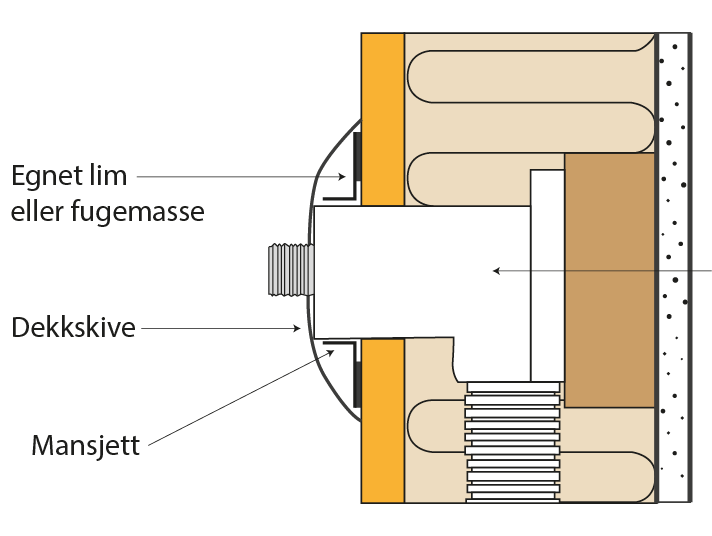

Figur 3. Veggboks. Kilde: www.sintef.no, Sintef Community/Fagartikler.

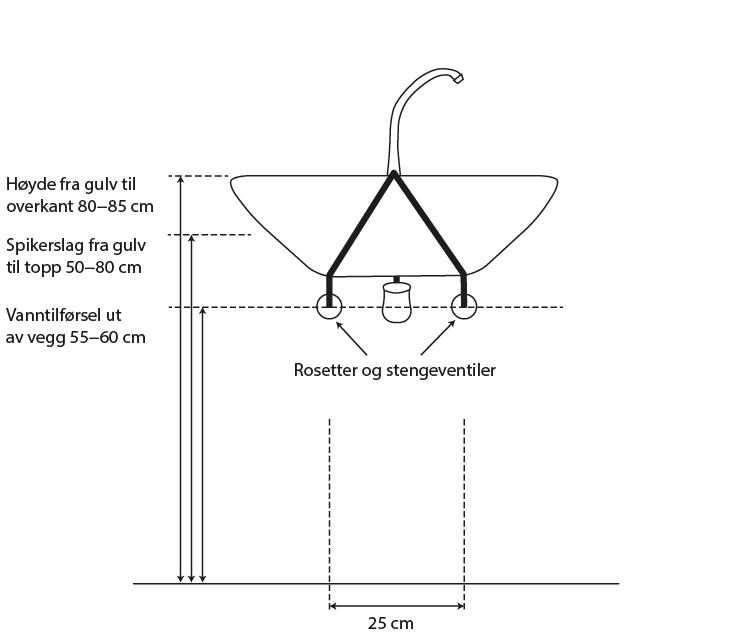

Figur 4. Typisk standard servantmål.
