316.11 Isolering av utvendige sanitæranlegg

316.11 Isolering av utvendige sanitæranlegg

A Generelt

Det kan spares store beløp ved å legge vann- og avløpsrør grunnere enn frostdybden på stedet tilsier. I tillegg til at det kan spares i form av mindre graving og sprenging, er det mulig å samordne alle de utvendige tekniske anleggene på en mer rasjonell måte.

Legger vi rør grunt, må de enten preisoleres eller frostsikres på annen måte. I forbindelse med preisoleringen legges det inn varme­kabler for å sikre rørene enda bedre.

I dette bladet presenteres løsninger for isolering med kasser og plater.

B Materialer

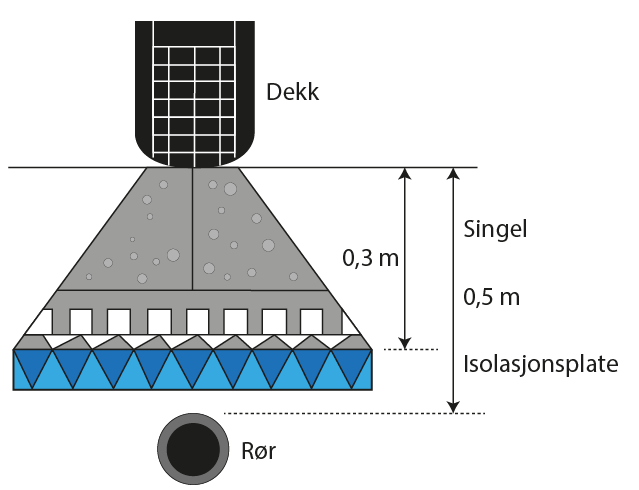

Når rørene legges grunt, må det tas hensyn til både frost og mekanisk påkjenning som rørene kan utsettes for. For å fordele trykket fra f.eks. bilhjul og anleggsmaskiner, må massen over platen ha evne til å fordele trykket. Singel med maks størrelse på 20 mm er best egnet som overfyllingsmasse. I tillegg må selve isolasjons­platen være trykkfast. Vanlig polystyren (isopor) har gode isolasjonsegenskaper, men har ikke stor nok trykkfasthet.

Figur 1.

Det må derfor brukes såkalte ekstruderte skumplastplater av polystyren. Dette produktet er homogent (ensartet) og har en lukket cellestruktur. I tillegg til gode trykkfasthetegenskaper, er produktet upåvirkelig overfor fuktighet som er helt avgjørende for isolasjonsegenskapene. Materialet verken råtner eller mugner og er motstandsdyktig mot kjemiske produkter i naturen.

Platene må ikke utsettes for bensin eller oksiderende stoffer.

Platene leveres til vårt formål i tykkelser fra 40 til 100 mm med eller uten fals.

Ved lagring utendørs må isolasjonen beskyttes mot direkte sollys. Bruk en lysfarget plastfolie som beskyttelse.

Isolasjonen skal lagres på plant underlag og ikke i nærheten av lett antennelige materialer.

Materialet er flammehemmende, men ved intensive flammer, vil det brenne raskt opp og avgi gasser.

C Plateisolering

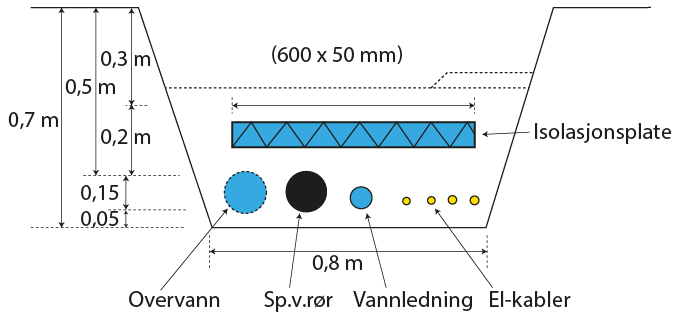

I sandjord, grus og myrholdig jord er det tilstrekkelig å benytte plater for å ta vare på jordvarmen nedenfra. Husk at varmevandringen alltid skjer fra varme til kalde flater eller områder. Egentlig isolerer vi altså ikke mot at kulda skal trenge ned i grøfta, men mot at jordvarmen skal trenge ut. For at dette ikke skal skje, må isolasjonsplaten ha en viss minimum bredde, alt etter hvor telefarlige materialene er. Det er også viktig å ta hensyn til om rørene legges i trafikkerte områder eller på jorder eller terreng uten trafikk. I sand og alminnelige jordmasser er det som regel tilstrekkelig med en bredde på 60 cm ved en leggedybde på 70 cm.

Figur 2.

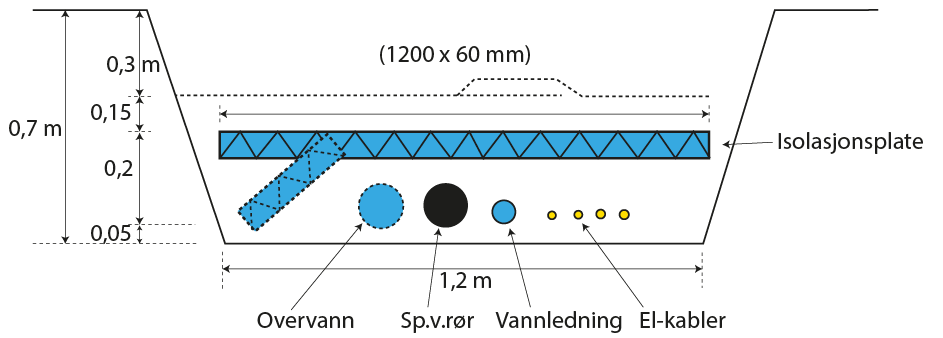

I leirejord er det nødvendig med en platebredde på 120 cm.

Figur 3.

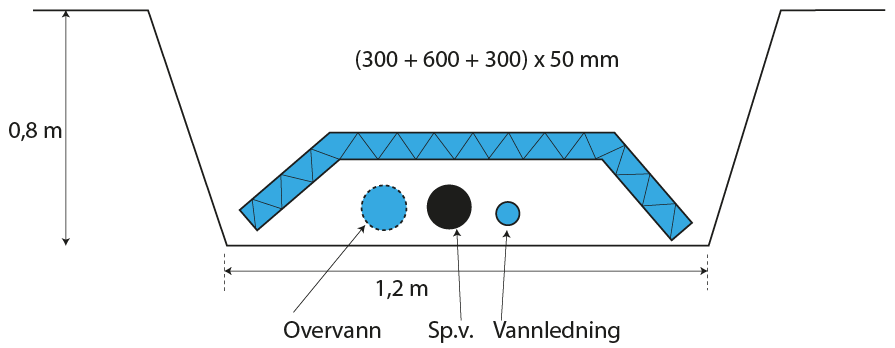

For å redusere grøftebredden, spesielt når det er store dimensjoner på rørene, kan du benytte en kombinasjon av horisontale og skråstilte plater. Dette gjelder spesielt i jordgrøfter og telefarlig mark der frostfaren er stor.

Figur 4.

D Isolering med kasser

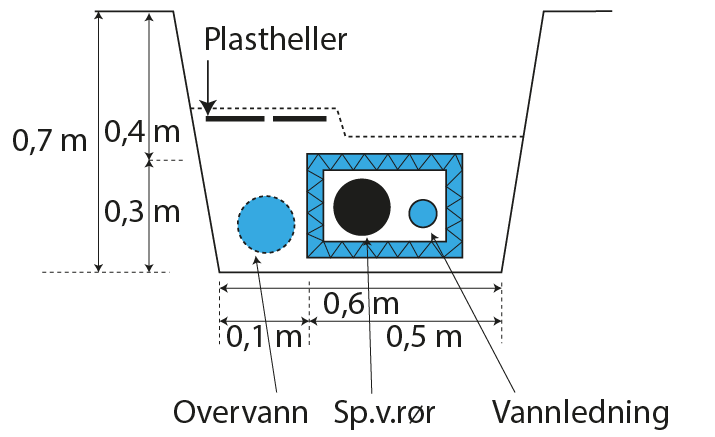

Dersom det er et ønske om minimal grøftebredde eller på strekninger med ekstra liten overdekning og i fjell/steingrøfter benyttes kasseisolasjon. Vanligvis er det tilstrekkelig med en platetykkelse på 50 mm i kassene. Som regel legges bare vann- og spillvannsledningene i kassen. Overvannsledningen legges enten på utsiden, eller det velges en løsning der overvannet ledes naturlig vekk i steinmassen og i sprekker i fjellet. Husk at alle elektriske kabler skal legges utenfor kassen. Legges el-kablene inne i kassen vil de kunne bli for varme. Isolasjonskassene leveres i mange forskjellige størrelser og spesialkasser kan lages.

Figur 5.
