321.02 Dimensjonering av varmeledninger
321.02 Dimensjonering av varmeledninger
Generelt
Rørdimensjonene i et varmeanlegg regnes ut etter vannmengden som røret skal føre og hastigheten vannet skal ha. Vi kan ta ut rørdimensjonen etter en nøyaktig måte ved hjelp av formel og nomogram eller bruke en overslagsberegning.
Nøyaktig metode

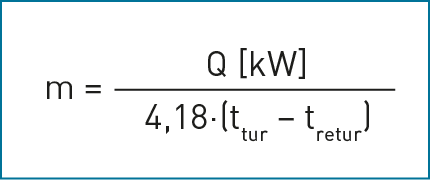

Regn ut samlet effekt som henføres til ledningen, det vil si summen av effekt til de varmelegemene som skal forsynes av ledningen og bruk formelen:
Sett inn effekten, Q, i kW, velg temperaturforskjellen og regn ut vannmengden, m, i l/s.
Spesifikk motstand per m, R, bør være mindre enn 200 Pa/m. Nomogrammet (Figur 1) gjelder kun for vann med egenvekt = 1,0 kg/l.
Eksempel:

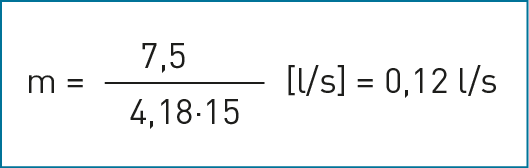

Rørstrekket til et varmelegeme på 7,5 kW skal dimensjoneres. Turtemperaturen er 70 °C og returtemperaturen er 55 °C. Vannmengden blir:
Ved R = 200 Pa/m, blir rørdimensjonen i følge nomogrammet:
Dinnv = 18 mm, det vil si et 22 mm lette stålrør utvendig målt, evt 3/4” gjengede stålrør (ND20).
Forenklet metode (brukes som overslagsberegning)
Fra tabellen nedenfor kan du velge dimensjon ut fra effekt i watt og temperaturforskjell mellom tur og retur.
(Anbefales kun på sideledninger og stigeledninger der det ikke er foretatt dimensjonering)
Innv. | Utv. | Utv. rørdiam.PEX-rør | Øvre effektgrense [W] ved temeraturdifferanse mellom tur og retur på: (1 K temp.diff. = 1 grad celsius diff.) | ||||
[mm] | [mm] | [mm] | 3 K | 5 K | 10 K | 20 K | 30 K |
8 | 10 | 12 | - | - | 500 | 1.000 | 1.500 |
10 | 12 | 15 | 300 | 400 | 800 | 1.600 | 2.400 |
13 | 15 | 18 | 600 | 750 | 1.500 | 3.000 | 4.500 |
16 | 18 | 22 | 1.000 | 1.400 | 2.750 | 5.500 | 8.250 |
20 | 22 | 28 | 2.000 | 2.500 | 5.000 | 10.000 | 15.000 |
25 | 28 | - | 3.500 | 4.750 | 9.500 | 19.000 | 28.500 |
30 | 35 | - | 6.000 | 7.500 | 15.000 | 30.000 | 45.000 |
35 | 42 | - | 9.000 | 11.000 | 22.500 | 45.000 | 67.500 |
NB!
Temperaturforskjellen gjør store utslag på dimensjoneringen! Moderne anlegg har som regel små temperaturdifferanser, men mange nye anlegg dimensjoneres også med ?T (delta T) større enn 70 K. Dimensjoneringen skal være riktig økonomisk.
Velg heller for stor enn for liten rørdimensjon når du er på grensen mellom to dimensjoner. For små dimensjoner gir store hastigheter og dermed støy- og luftproblemer!

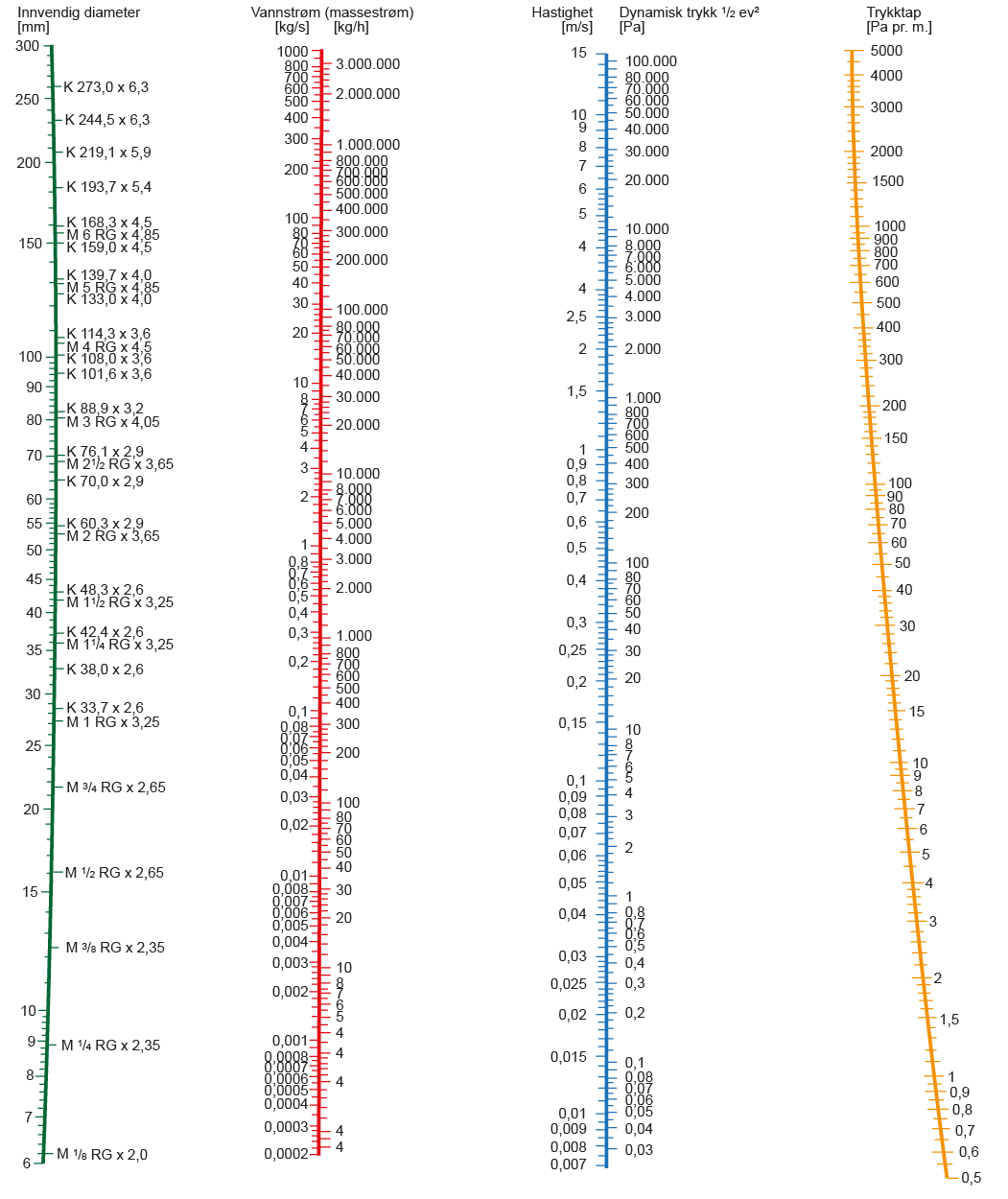

Figur 1. Nomogram for dimensjonering av varmeledninger.
