321.11 Luft i vannbårne anlegg – Vakuumavgasser
Luft er utfordrende!
Luft er en av de største årsakene til problemer i vannbårne varme- og kjøleanlegg. Det kan føre til sirkulasjonsproblemer, dårlig varmeoverføring og korrosjonsskader på rør og komponenter. Et kjent problem med f.eks. radiatorer kan være at de varme nederst og kalde øverst? For ikke å snakke om lyden av luftbobler i anlegget? Dette er ikke bare negativt for det vannbårne anlegget, men kan også føre til helseplager som søvnforstyrrelser, redusert livskvalitet og redusert helse, ifølge Folkehelseinstituttet
Luft i vann finnes i tre former
Henrys lov tar for seg hvordan luft oppløses og frigjøres i vann, og påvirker plassering og valg av utluftingsløsninger for vannbårne anlegg. Henrys lov beskriver mengden av en gass som kan løses i en væske ved en bestemt temperatur, er proporsjonal med gassens trykk over væsken.

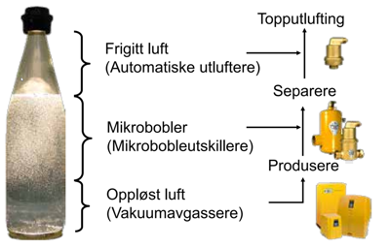

Figur 1 – luft i vannbårne anlegg
1) Frie luftbobler
De frie luftboblene samler seg ofte til store luftlommer øverst i det vannbårne anlegget, og kan ses og høres godt. Disse fjernes normaltvis med topputluftere som enkelt gjør jobben.
2) Mikrobobler
Mikrobobler er mindre bobler som følger med vannstrømmen rundt i anlegget. Disse skaper ikke like akutte problemer som frie luftbobler, men bidrar til redusert effektivitet, korrosjon og kavitasjon som kan skade sirkulasjonspumper. Mikrobobler kan fjernes med en mikrobobleutskiller. Utfordringen med dette er at mikroboblene ikke oppstår på samme punkter i anlegget, men varierer med trykk og temperatur. Dette betyr at en mikrobobleutskiller kun fjerner luften som oppstår som mikrobobler på akkurat det stedet den er plassert. I større anlegg kan det derfor være spesielt utfordrende å plassere disse riktig, men generelt skal en mikrobobleutskiller plasseres på det gunstigste stedet i anlegget. I et varmeanlegg er det der hvor vannet kommer ut av kjelen og er på sitt varmeste. I et kjøleanlegg er det på returen før kjøleenheten.
3) Oppløst luft
Den tredje formen er oppløst luft. Alt vann inneholder oppløst luft, og denne mengden bestemmes av trykk og temperatur. Jo høyere trykk og jo lavere temperatur —jo mer luft kan løses opp i vannet. Dersom temperaturen økes eller trykket senkes vil en del av denne luften frigjøres, og kan ses som mikrobobler, eller frie luftbobler. I et større anlegg kan du derfor oppleve at det er plassert en mikrobobleutskiller i teknisk rom, i kjelleren, samtidig som det er luftbobler høyere opp i anlegget. For å fjerne denne luften er du avhengig av en vakuumavgassere, som f.eks. en SpiroVent Superior.

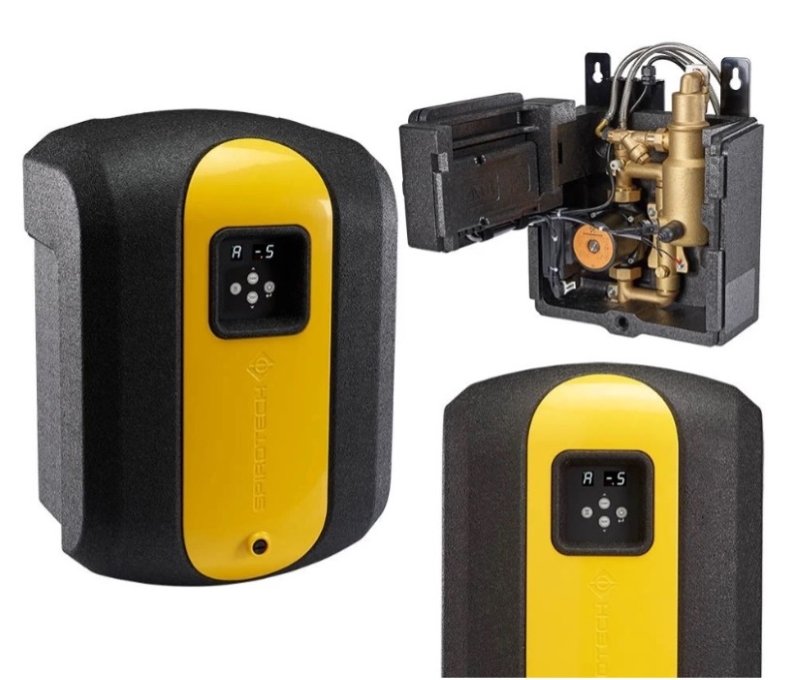

Figur 2 – SpiroVent Superior
Hvorfor vakuumavgasser?
Vakuumavgasseren monteres på hovedstrekket, hvor som helst i anlegget, hvor den henter ut en delstrøm. Vannet føres til en tank som utsettes for vakuum, noe som frigjør all luft som finnes i vannet. Denne luften blir så sluppet ut gjennom en integrert topputlufter, før vannet sendes tilbake inn på anlegget. Dette vannet er nå fritt for luft og kan derfor absorbere luft som måtte finnes andre steder i anlegget. På denne måten kan en vakuumavgasser fjerne alle former for luft uavhengig av hvor i anlegget luften befinner seg.
Vakuumavgasseren oppdager selv når all luft er skilt ut, og vil etter dette gå i standbymodus til neste dag, hvor den starter arbeidet på nytt. På denne måten sikres det at enheten ikke går mer enn nødvendig, og det gir en indikasjon på mengden oppløst luft i anlegget.
