321.12 Vakuumutluftere

Litt teori

Fjerning av luft i et vannbåret anlegg krever økt temperatur eller redusert trykk.

Det følger av den såkalte Henry-loven som sier at gassmengden som kan løses opp og frigjøres i en væske ved en bestemt temperatur, er proporsjonal med gassens trykk over væsken. Med andre ord gir loven oss svar på hvor mye luft som utløses i et gitt vannvolum ved et gitt trykk. Dette er vist i diagrammet i figur 1.

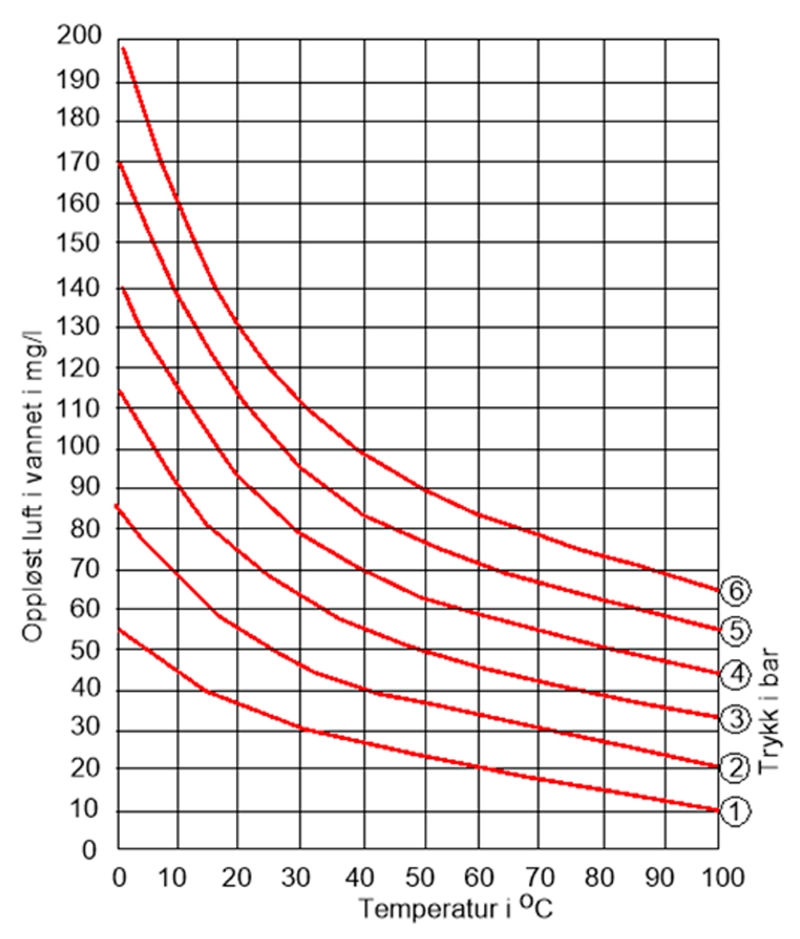

Figur 1. Diagram over utskilling av luft i vann - avhengig av trykk og temperatur.

Luft er lettere enn vann og samler seg derfor på toppunkter i anlegget. Ved visse vannhastigheter vil imidlertid luften følge med vannet. Lufting i høypunkter er derfor avhengig av at sirkulasjonen stoppes, slik at luften får anledning til å frigjøre seg fra vannet. I anlegg med lave temperaturer og høye trykk, kan det være vanskelig å få ut luften på «normal måte» via luftepotter. Det må andre metoder til.

Hovedtyper av utluftere

Utluftere deles inn i tre hovedgrupper:

• Luftepotter/automatiske topputluftere – se 321.10 (tidl. 312.11)
  • Plasseres på toppunkter der den frigitte luften kan slippes ut
  • Utskillere/mikrobobleutskillere – se 321.10
    • Plasseres i rørnettet der hvor temperaturen er høyest og trykket lavest og separerer luften fra vannet
    • Vakuumutluftere/avgassere
    • Plasseres i rørnettet og skiller luft fra vann ved hjelp av undertrykk i en spesialenhet

Hva er en vakuumutlufter?

Vakuumutluftere brukes i varme-, kjøle- og industrianlegg. Før vannet passerer vakuumutlufteren skal det være renset gjennom et smussfilter og gjerne tilsatt en anbefalt vannbehandlingsvæske, se 321.31.

Anleggsvannet tas ut på returledningen før energienheten og føres inn en beholder via en stengeventil, magnetventil og reduksjonsventil. Når det innstilte trykket på ca. 1,2 bar er nådd, stenger magnetventilen. Det lages så et vakuum i sylinderen som gjør at luften frigjøres fra vannet.  Vakuumet oppnås ved at spesialventilen før sylinderen, leder inn en tilpasset vannmengde som sakte øker trykket i beholderen og frigjør luft. Den frigjorte luften tvinges opp til toppen av beholderen og fjernes gjennom utlufteren. Vannet er blitt surstoffattig (dødt) og sendes tilbake på returledningen, hvor det kan ta opp ny luft fra lekkasjer, pakninger, reparasjoner og påfylling. Vakuumutlufteren brukes både under oppfylling og igangkjøring av anlegget og i den daglige driften.

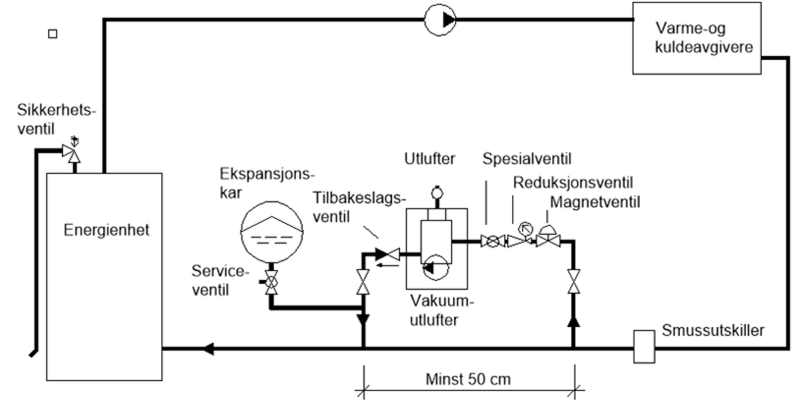

Figur 2. Prinsippskisse for innsetting av vakuumutluftere.

Vakuumutlufteren tilkoples altså anleggets returledning. Tur og retur fra utlufteren skal tilkoples minst 50 cm fra hverandre. Vakuumutlufteren kan plasseres på returledningen hvor som helst i anlegget, men kombineres gjerne med ekspansjonssystemet. Se figur 2. I tillegg kan utlufteren koples til forbruksvannet for automatisk påfylling av vann. Mange av ventilene som er vist i figur 2 finnes innebygd i enheten, avhengig av fabrikat. Figur 3 viser innmaten i en Reflex-utskiller.

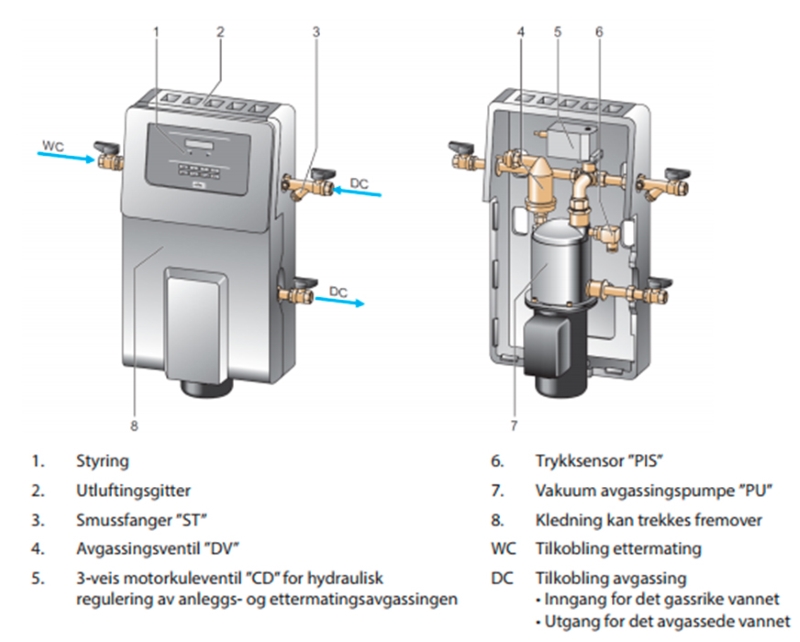

Figur 3. Innmaten i en Reflex vakuumutlufter (Kilde: SGP).

Vakuumutluftere har en automatisk styring og registrerer luften som fjernes fra anlegget. Er det ikke skilt ut luft i løpet av en fastsatt tid, stopper driften av utlufteren for å spare energi. I løpet av en viss tid starter en ny syklus for å fjerne luft som har kommet inn. Syklusen kan styres fra et SD-anlegg (sentral driftskontroll).

Vakuumutskillerne kan brukes til vann med glykolblandinger, men skal ikke benyttes til drikkevannssystemer

Hvor brukes vakuumutlufteren?

Vakuumutlufteren brukes i anlegg som har:

• § Lav Δt (forskjell mellom tur- og returtemperatur)
• § Lave temperaturer som for eksempel varmepumpeanlegg
• § Lav vannhastighet (under 1,5 m/s)
• § Statisk høyde overstiger 20 m for varmeanlegg eller 15 m for kjøleanlegg
• § Maksimal driftstemperatur på 70° C
• § Minimal driftstemperatur på -10° C
• § Maksimalt arbeidstrykk på 10 til 16 bar.
• § Maksimal omgivelsestemperatur på mellom 5° C og 40° C
• § Inntil 50 % glykolblandinger
• § Inntil 35 % HX-blandinger (etanolblanding)

Nødvendig med smussfilter

Et rent rørsystem og en riktig vannkvalitet er nødvendig for å oppnå optimale driftsbetingelser for et vannbåret system. Vannet skal inneholde så lite luft, og være så rent som mulig. Luft og smuss fører til støy, pumpeslitasje, driftsstans og ubalanse i anlegget og dermed høyre energibruk og lavere virkningsgrad. Derfor er det viktig at det monteres en effektiv smussutskiller, tilpasset anleggets funksjon.

Igangkjøring og drift

Følg utlufterens montasje- og driftsveiledning.
