321.32 Vannkvalitet i lukkede anlegg – luft, korrosjon og sedimentering

Se også 321.31, 321.33 og 324.31

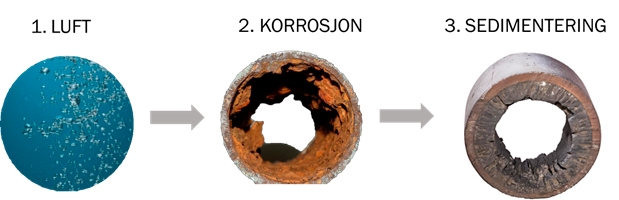

Luft er en av de største årsakene til problemer i vannbårne varme- og kjøleanlegg. Det kan føre til sirkulasjonsproblemer, dårlig varmeoverføring og korrosjonsskader på rør og komponenter.

Luft i vann

• Vann ved atmosfærisk trykk og 10 °C kan inneholde opptil 2 % luft per liter
• Kommunalt drikkevann på 4 bar ved 10 °C inneholder opptil 11 % luft per liter

Luft i lukkede anlegg

Årsaker til luft i anlegget

• Luft kommer inn i anlegget før eller under påfylling
• Luftbobler dannes i anlegget under påfylling
• Ekspansjonskar er ikke vedlikeholdt
• Lekkasjer
• Åpne luftepotter

Korrosjon

Korrosjon er tæring på materialer ved kjemiske eller elektrokjemiske reaksjoner med omgivelsene.

• Korrosjon forekommer naturlig i alle lukkede vannbårne systemer
• Graden av korrosjon kan reduseres med riktig vannbehandling

For kobberrør må vannhastigheten generelt ikke overskride ca. 2,5 m/s for fordelingsledninger. For koplingsledninger kan det tillates høyere hastighet pga. kortere brukstid. For sirkulasjonsledninger må hastigheten holdes på maks. ca. 1 m/s.

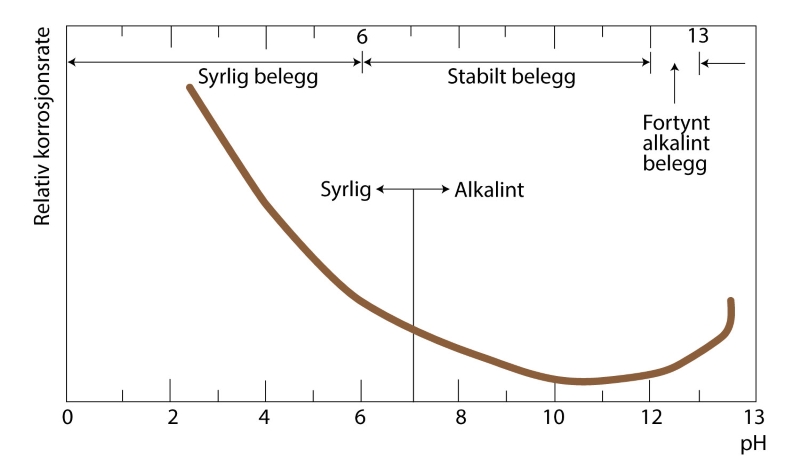

pH-verdi og korrosjon

• Lav pH fremmer korrosjon
• I lukkede anlegg bør pH-verdien ligge på 9,5–11

Kilde: http://www.expertsmind.com

Om anlegget driftes riktig, med stabilt driftstrykk og minimalt med påfylling, vil vannet i prinsippet være «dødt» og korrosjonsprosessen vil være lav.

De mest vanlige korrosjonstypene i lukkede anlegg

• Uniform/generell korrosjon
• Galvanisk korrosjon
• Punktkorrosjon
• Erosjonskorrosjon
• Bakteriell korrosjon

Sedimentering/beleggdannelse

Hvorfor oppstår sedimentering og beleggdannelse?

• Anlegget har høy grad av korrosjon
• Vannet som fylles på har høyt innhold av partikler, smuss og humus
• Vannet som fylles på har høyt kalkinnhold (hardt vann)
• Anlegget har høy biologisk aktivitet

Magnetitt

• Dannes når jern og vann reagerer under oksygenfattige forhold
• Magnetitt fungerer som et beskyttende lag for jernoverflaten (passivisering)
• Når pH reduseres, løsner magnetitten fra overflaten og transporteres med vannet
• Sliter på overflatene og alle komponenter i vannstrømmen

Partikler, smuss og humus

Humus

• Organiske forbindelser som dannes når dyr- og planterester brytes ned i jorden
• Humus gir vannet en gulaktig/brun farge
• Humus danner belegg i rørene og gir gode vekstforhold for mikroorganismer

Hardt vann

• Hardt vann har høyt innhold av kalsium (Ca) og magnesium (Mg) Dette fører til kalkbelegg på rør og anleggskomponenter
• Norge har relativt bløtt vann, men hardt vann finnes i enkelte grunnvannskilder

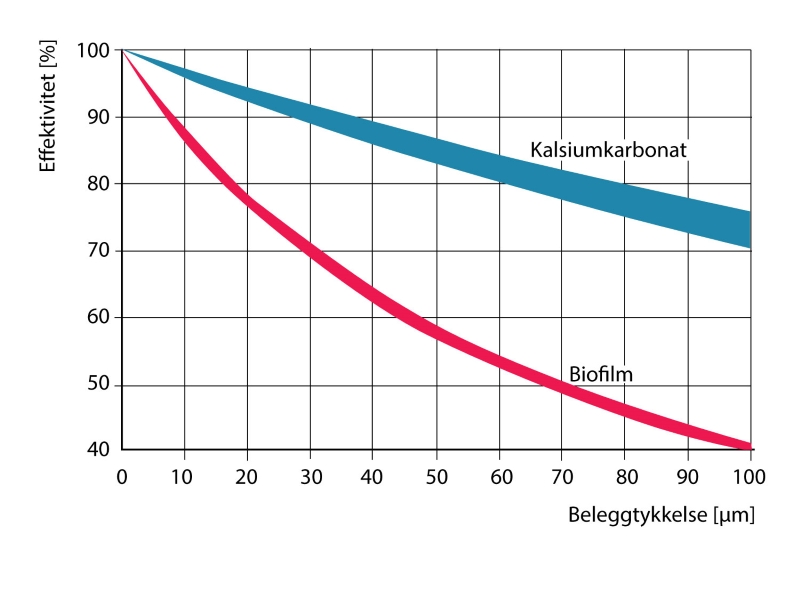

Utfordringer med biologisk aktivitet/biofilm

• Bakterier, sopp, virus og organisk materiale danner biofilm på innsiden av rørene som medfører
  • Økt isolering og redusert varmeoverføring
  • Økt korrosjon fordi bakterier danner syreprodukter slik at pH reduseres
• Ofte et problem i lavtemperatur varmeanlegg, f.eks. gulvvarmeanlegg
