324.01 Montering av shunt­ventiler

324.01 Montering av shunt­ventiler

En shuntventil er en type 3- eller 4-veis trinnløs reguleringsventil som sørger for at den regulerte sløyfen får en bestemt vann-

mengde eller temperatur. Ventilen kan være selvvirkende eller drives av en elektrisk motor.

Toveis reguleringsventiler (se side 324.04)

defineres ikke som shuntventiler i rørbransjen.

A Enkle shuntkoplinger

• Enkle shuntkoplinger brukes på tradisjonelle radiatoranlegg.
• Alle shuntventiler skal ha åpent løp mot pumpa.
• Undersøk om shuntventilen skal plasseres som en blandeventil eller fordelingsventil:

1. Blandeventil:
   • Blandeventiler eller temperaturreguleringsventiler plasseres slik i nettet:

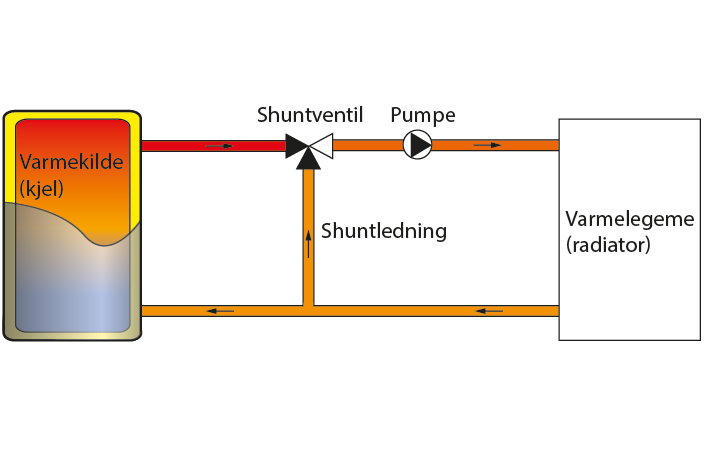

Figur 1.

Vannmengden er konstant, temperaturen endres ved blanding av tur- og returvann i shunten. Dette er den mest brukte koplingen.

1. Fordelingsventil:
   • Fordelingsventiler eller mengdereguleringsventiler plasseres slik i nettet:

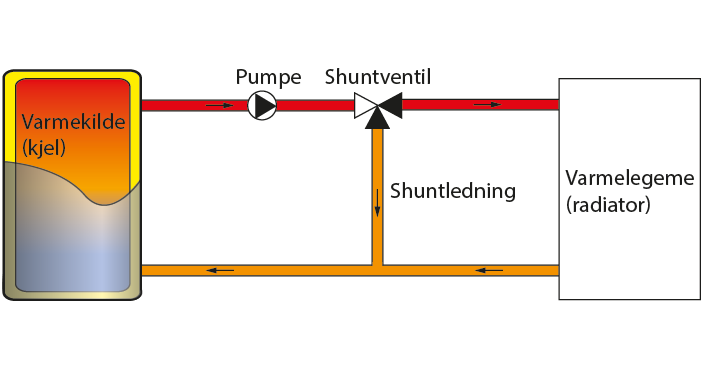

Figur 2.

Turtemperaturen er konstant til varmelegemet (radiatoren/varmebatteriet e.l.), men vannmengden reguleres gjennom shunten.

B Doble shuntkoplinger (koplinger med omløp)

• Ved å bruke et omløp i tilknytning til shuntkoplingen, får vi en nesten konstant fordeling av vannmengden og så å si konstante trykkforhold i anlegget.
• Primærkretsen (kjelkretsen) og sekundærkretsen (varmelegemekretsen) virker uavhengig av hverandre. I hver av kretsene monteres strupeventiler for riktig regulering av vannmengdene.
• Vi skiller mellom norsk kopling (temperaturregulering) og svensk kopling (mengderegulering) etter hvor omløpet plasseres i forhold til shuntløpet.
• Norsk kopling brukes f.eks. ved ventilasjonsbatterier.

  Figur 3. Norsk kopling.

Husk at shuntkoplingen plasseres så nær varmebatteriet som mulig.

• Svensk kopling brukes f.eks. ved gulvvarmeanlegg.

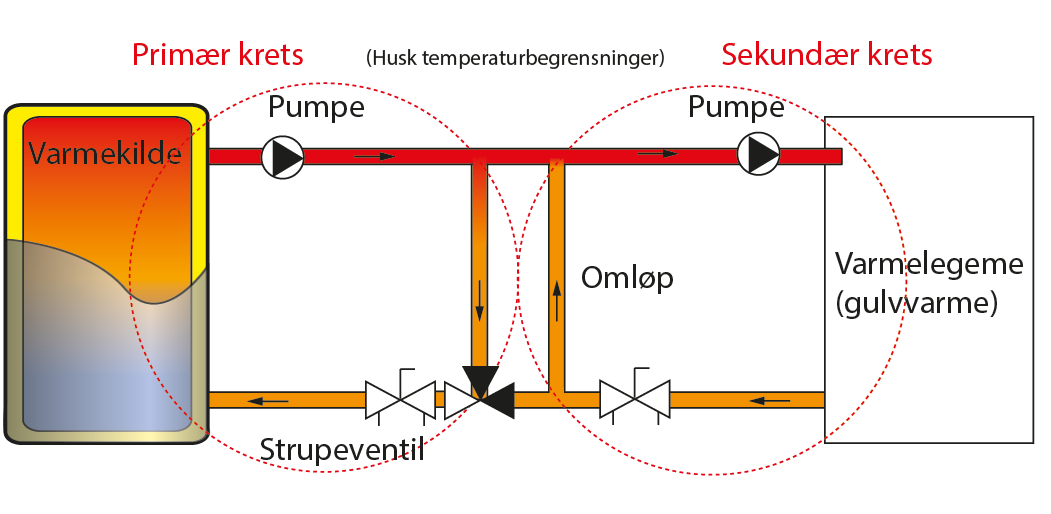

Figur 4.
