324.02 Shuntventiler – typer og plassering
Shuntventiler kan deles inn etter:
- Oppbygning av ventilen
o Dreieventil (sleideventil) (f.eks. ESBE eller Danfoss)
Brukes i anlegg der det ikke er krav til reguleringskarakteristikk og der hvor det kan tillates en viss gjennomstrømming ved lukket ventil. Ventilen består av et hus med et dreiespjeld som roterer og stenger/åpner for aktuelle løp i huset.
Figur 1. Tre-veis sleideventil. Kilde: www.honeywell.no.
Figur 2. Seteventil. Kilde: www.ksb.com.
o Seteventil
Seteventilen (også kalt reguleringsventil) er mer nøyaktig enn dreieventilen og benyttes i de fleste vannbårne anlegg. Ventilspindelen beveger seg ut og inn av huset og regulerer vannstrømmen gjennom åpningene i ventilen. Reguleringen blir god, dvs. at økningen i vannmengden øker jevnt med ventilens åpning.
Figur 2.
Ventilene kan også inndeles etter:
- Plassering av ventilen i anlegget

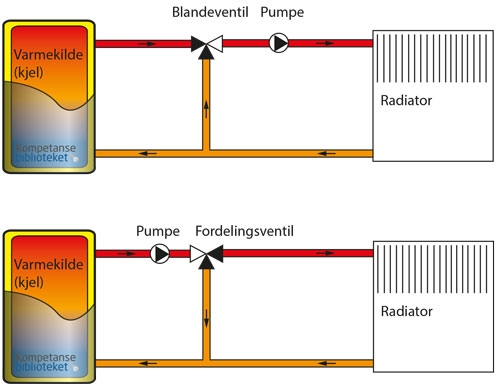

o Blandeventil
o Fordelingsventil
Figurene viser forskjellen i prinsippene. Som regel er det blandeprinsippet som benyttes i de fleste anlegg. I figurene er vist sleideventiler, men prinsippet er det samme for seteventilene.
Hovedregel:
Det helt åpne løpet på shuntventilen (det som ikke kan stenges) skal alltid vende mot pumpa. Står ventilen som blandeventil, skal pumpen trekke vannet ut fra det åpne løpet. Står ventilen som fordelingsventil, skal pumpen trykke vannet inn i det åpne løpet.
Figur 3. Kilde: Danfoss AS.
Det vanligste er at shuntventilen har tre løp, men den kan ha både to, tre, fire og fem løp. Noen tre-veisventiler kan brukes som to-veisventiler ved å plugge igjen det ene løpet.
Figur 4.

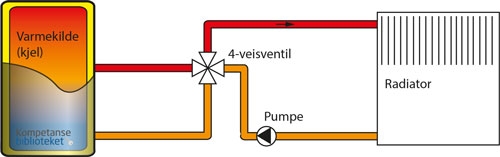

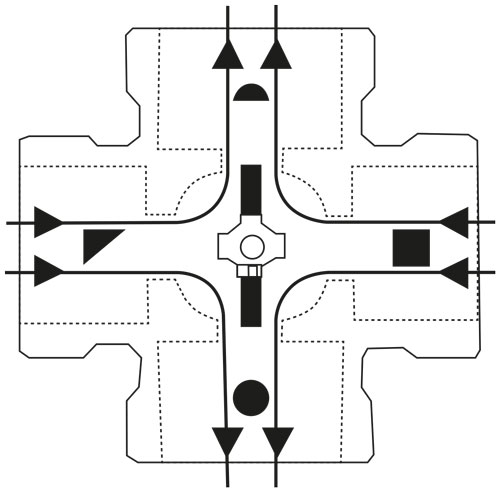

Fire-veisventiler har et dobbelt shuntprinsipp. Det vil si at en del av vannet fra kjelen kan blandes med returvannet fra anlegget. Da får kjelen en høyere returtemperatur til kjelen, som minsker risikoen for korrosjon i kjelen.
Fem-veisventiler brukes svært sjelden. I prinsippet er det en fire-veisventil med et ekstra løp og som brukes i forbindelse med sammenkopling av flere varmekilder og akkumulatorer.
Figur 5.
Shuntventiler leveres med motorer som regulerer åpningen på ventilen. Motoren må være tilpasset ventilen og skal leveres sammen med den. Reguleringsmåten skal tilpasses anlegget.
Ved bruk av motorstyrte shuntventiler på større anlegg må effekten på motoren være stor nok til å overvinne og holde igjen trykket forårsaket av pumpen. Sjekk stengekraften på motorventilen.
