Hva er en varmelås?

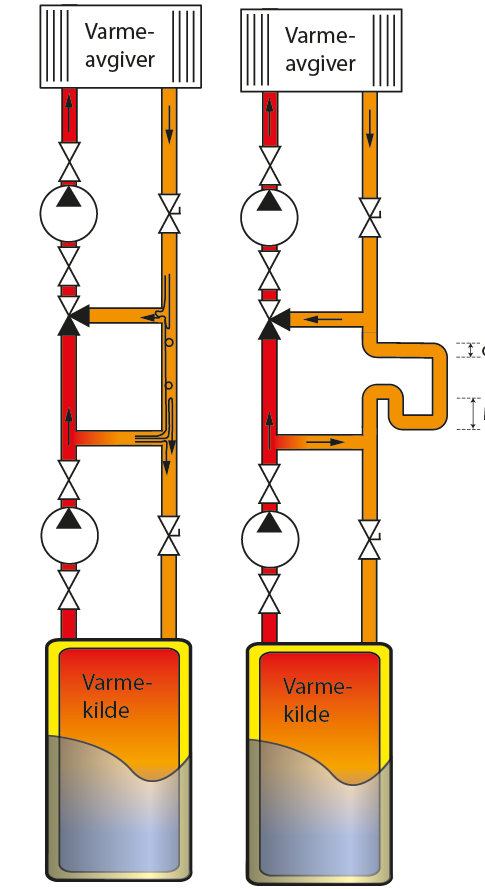

Figur 1. Til venstre: Dobbeltsirkulasjon og turbulens uten varmelås. Til høyre: Ren vannstrøm med varmelås.

Varmt vann er lettere (har mindre egenvekt) enn kaldt vann. Varmt vann vil derfor stige opp i et rørsystem. Dette ble det gjort nytte av i de første sentralvarmeanleggene som ikke hadde sirkulasjonspumpe. Det lette, varme vannet steg opp i turledningen og sank ned igjen etter avkjølingen i radiatorene.

Anleggene ble kalt selvsirkulerende, basert på prinsippet om termisk oppdrift. Varmelegemene kunne naturlig nok ikke ligge lavere enn kjelen. Derfor ble kjellerradiatorer plassert under taket.

I dag er selvsirkulasjon en ulempe, ikke en fordel, i varmeanleggene. Dersom varmekilden, samlestokken eller rørstrekket ligger lavere enn varmelegemene, kan det lett oppstå uønsket selvsirkulasjon. Spesielt aktuelt er dette ved shuntkoplinger. Selvsirkulasjon kan oppstå i ett og samme rør: dette kalles dobbeltsirkulasjon. I forbindelse med dobbeltsirkulasjonen kan det lett oppstå turbulens i vannet. Dette kan medføre at ventilene ikke virker slik de skal. For å hindre den uønskede sirkulasjonen, lager vi en varmelås, dvs. bøyer på det røret som kan utsettes for dobbelt sirkulasjon. Høyden på vannlåsen bør minst være 2 x rørdiameteren og avstanden mellom shuntløp og omløp bør minst være 10 x rørdiameteren.

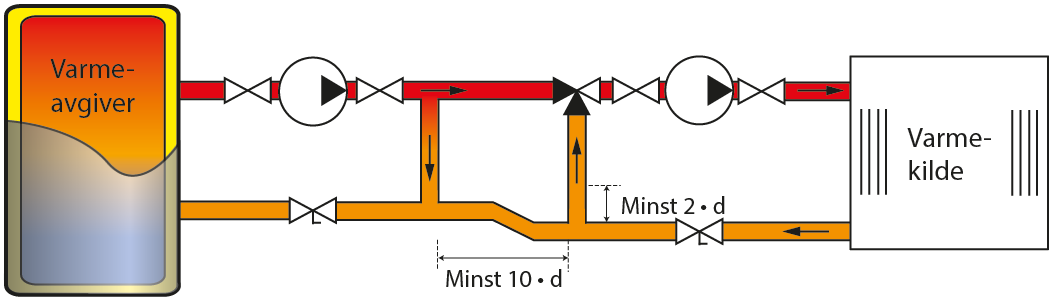

Figur 2. Horisontal varmelås.

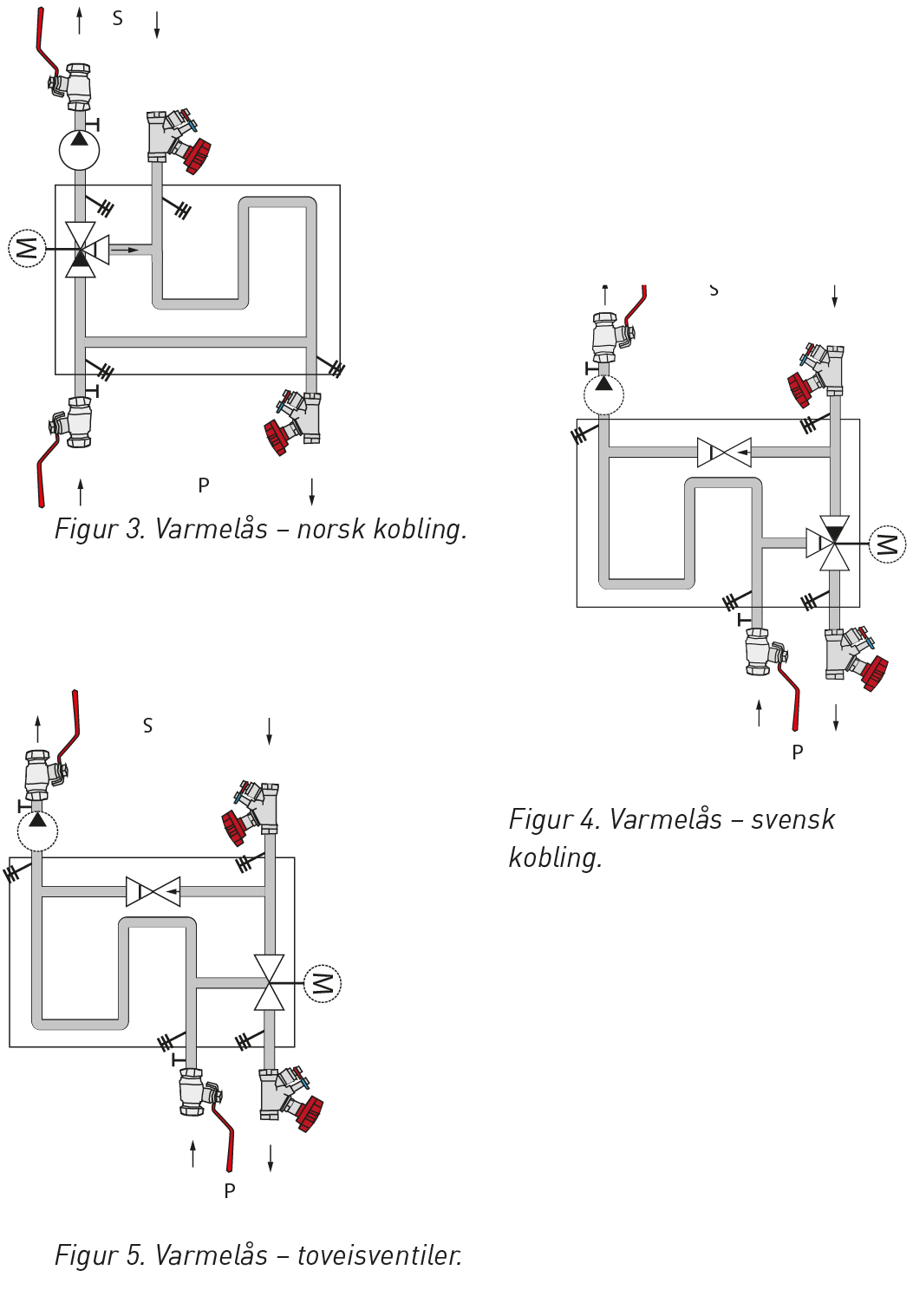

Uønsket dobbeltsirkulasjon kan også skje i horisontale rør. Det er derfor nødvendig å lage varmelåser også ved horisontale ventilkoblinger. Varmelåser kan utføres på ulike måter, slik figurene viser.
