325.06 Energimåling for anlegg med varmepumper

A Bakgrunn og introduksjon

Enova stiller krav om energimåling av varmepumpeanlegg, for å gi støtte. Hensikten med kravet er å sikre at kjøper kan kontrollere at anlegget gir den energibesparelsen som er forventet.  Enova har utarbeidet to veiledere, én for installatør og én for boligeier, som kan lastes ned fra: http://www.enova.no/radgivning/privat/energimaler/viktig-a-vite-om-energimaler/854/1837/

Veilederen gir råd om installasjon av energimåling med utgangspunkt i 17 ulike systembeskrivelser.  Installatøren velger den systembeskrivelse som passer best for det aktuelle varmepumpeanlegget, og går gjennom denne sammen med kjøperen av varmepumpen.

Systembeskrivelsene er delt opp i 4 hovedkategorier:

1. Varmepumpe uten tappevannsprioritering
2. Varmepumpe med tappevannsprioritering og ekstern varmtvannsbereder
3. Varmepumpe med tappevannsprioritering og intern varmtvannsbereder
4. Tappevannsvarmepumpe

Veilederen bruker følgende symboler i systembeskrivelsene:

Systembeskrivelsene har formler med bokstaver for å skille de ulike parametre. Generelt betyr:

Q:           Energi målt i kilowattimer (kWh). Det kan være elektrisk energi eller varmeenergi.

SPF:        Årsvarmefaktor (Seasonal Performance Factor). Hvor mye mer energi leveres i forhold til tilført energi.

P:            Elektrisk effekt i kilowatt (kW).

t:             Tid målt i timer.

Bokstavene kan ha indekser for å forklare tydeligere hva de betyr. Se eksemplene i punkt D.

B Hva skal varmepumpeeier kunne måle og beregne?

1.       Spart energi [kWh]:

Det vil si hvor mye energi er hentet fra varmepumpens varmekilde.

2.       Årsvarmefaktor (SPF) uten spisslast[-]:

Dette er et forholdstall som forteller hvor mye mer energi varmepumpen leverer enn den bruker.

3.       Årsvarmefaktor (SPF) med spisslast[-]:

Dette er et forholdstall som forteller hvor mye mer energi varmepumpen leverer enn den bruker når også spisslasten tas med. Dette er den viktigste faktoren å vite om et varmepumpeanlegg og MÅ kunne beregnes. Det er kun elektrisk spisslast som skal måles, ikke et evt. oljeforbruk.

Veilederen gjelder for varmepumper som avgir varme via et vannbårent varmeanlegg for romoppvarming og/eller til oppvarming av tappevann, ikke for luft/luft-varmepumper.

Krav til målerinstallasjonene (utdrag)

• All avgitt varme og samlet elforbruk til kompressor, pumper, regulator og varmekolbe skal måles.
• El til eventuell ekstern ettervarmebereder når varmepumpen har integrert varmtvannsbereder skal ikke måles.

Anbefalinger til målerinstallasjonene (utdrag)

• For luft-/vannvarmepumper skal varmemålingen omfatte både varmeavgivelse og energibruk til avriming.
• Varmemålingen må ta hensyn til bruk av frostvæske ved kalibrering av måleren eller bruk av korreksjonsfaktor.
  • El til varmekolber anbefales målt separat for at eieren kan ha kontroll med spisslasten. Timeteller på varmepumpen kan benyttes for å skille forbruk til varmepumpe og spisslast.

C Plassering og montering av varmemålere

• Varmemåler må monteres i henhold til leverandørens montasjeanvisning.
• Varmemåler og temperaturfølere monteres nærmest mulig varmepumpen.
• Der anlegget består av metallrør, kan temperaturfølere festes utenpå disse. Sørg for god kontakt med rørene og isoler utenpå. Der anlegget ikke består av metallrør, må installatør benytte egne lommer beregnet for temperaturfølere.
• Temperaturføleren festes godt med isolasjonsteip og god kontakt og utenpå røret mellom vekselventil og varmeveksler (kondensator) inne i kabinettet.
• Kontroller at varmemåleren er plassert på turrøret som er varmest når vekselventilen er plassert på retursiden.
• For varmepumper med integrert vekselventil for tappevannsprioritering, bør varmemåleren plasseres på motsatt side av vekselventilen på utsiden av kabinettet, men mellom T-stykket og varmepumpen. Temperaturføler monteres utenpå rør mellom varmeveksler og vekselventil inne i kabinettet.

D Systembeskrivelsene

Som eksempler vises 4 av de 17 systembeskrivelsene her.

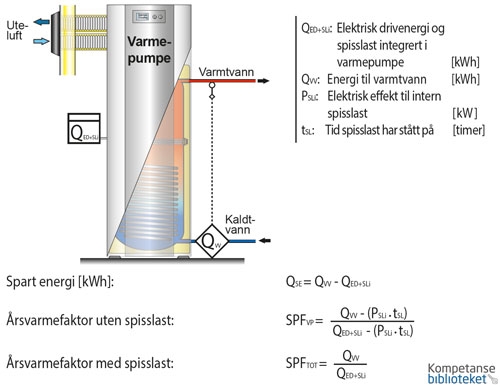

Systembeskrivelse 4.a) Tappevannsvarmepumpe med felles måling av varmepumpe og spisslast.



Figur 1. Tappevannsvarmepumpe med energimålere og tilhørende formler.

Ikke så vanlig i Norge ennå, men vil komme som en følge av strengere krav til energibruk i boliger (passivhus).   Viktig at løsningen er tilpasset norsk klima med tanke på lave utetemperaturer og avriming.

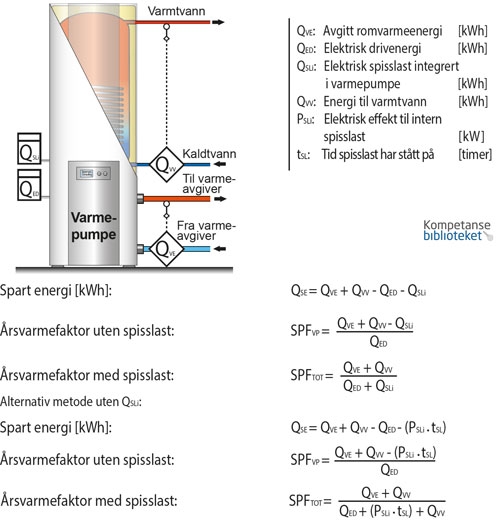

Systembeskrivelse 3.a) Varmepumpe med tappevannsprioritering og intern varmtvannsbereder, med separat spisslast.

Figur 2. Varmepumpe med tappevannsprioritering og intern varmtvannsbereder med energimålere og tilhørende formler.

I noen av systembeskrivelsene vises en alternativ måte å beregne på, for å montere en energimåler. Varmepumpen må da ha intern timeteller for spisslasten.

Når varmtvannsberederen er integrert i varmepumpekabinettet, plasseres energimåleren på tappevannssiden for å slippe å måtte montere inne i kabinettet (for at garanti skal gjelde). For denne typen varmepumpe brukes det ofte en ekstra elektrisk varmtvannsbereder i serie fordi den innebygde ikke har nok tappekapasitet. Energiforbruk til denne skal ikke måles. Denne varmepumpetypen monteres ofte sammen med en akkumuleringstank for å oppnå jevn drift. Energimåleren (Q_VE) skal plasseres mellom varmepumpe og eventuell akkumuleringstank slik at varmetap fra denne ikke måles.

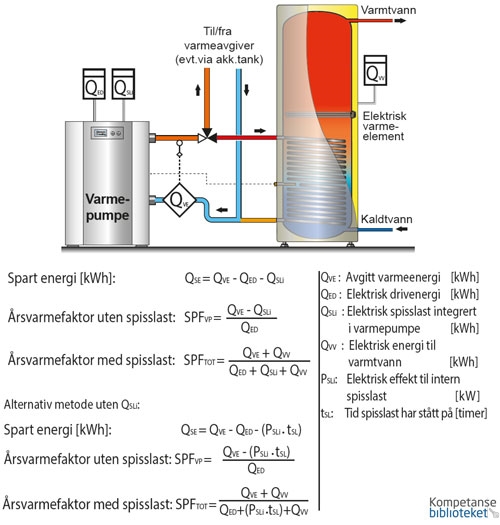

Systembeskrivelse 2.a) Varmepumpe med tappevannsprioritering og ekstern varmtvannsbereder, med separat spisslast integrert i varmepumpen.



Figur 3. Varmepumpe med tappevannsprioritering og ekstern varmtvannsbereder med energimålere og tilhørende formler.

Energimåleren Q_VE måler samlet avgitt energi til både rom- og tappevannsoppvarming. Dersom varmt-vannsberederen ikke har elektrisk varmeelement, fjernes Q_VV fra formlene. Denne systembeskrivelsen gjelder også for dobbelmantlede beredere med coil i øvre tank. Energimålerne skal ikke monteres annerledes om det brukes akkumuleringstank.

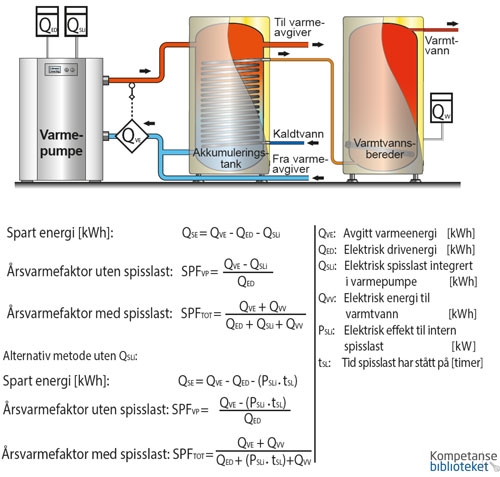

Systembeskrivelse 1.a) Varmepumpe uten tappevannsprioritering, med separat spisslast integrert i varmepumpen.

Figur 4. Varmepumpe uten tappevannsprioritering med energimålere og tilhørende formler.



Denne systembeskrivelsen gjelder for varmepumpeanlegg med/uten akkumuleringstank og med/uten forvarming av kaldt tappevann. Eksempelvis brukes denne for den tradisjonelle dobbelmantlede varmtvannsberederen. Dersom spisslast i akkumuleringstanken skal brukes, må systembeskrivelse 1 c, d, e benyttes.

E Overlevering og måling

Installatør skal gå gjennom valgt systemløsning med eier for å sjekke og dokumentere varmepumpens faktiske energiytelse opp mot den forventede.

Installatør skal lære opp eier i å lese av de merkede energimålerne og sette tallene inn i anbefalt tabell fra veilederen. Deretter å skrive inn aktuelle formler og å bruke disse.

Veileder for boligeiere inneholder også et samtykkeskjema som bekrefter at dette er gjort, i tillegg til at:

• Innregulering er gjennomført.
• Utekompenseringskurve er innstilt etter type bygg og varmeavgivere, og at boligeier har lært å betjene denne selv for fininnstilling over tid.
• Ekspansjonskarets fortrykk er justert riktig.

Veilederne har et vedlegg som gir generell innføring i varmepumpens virkemåte og beskriver ulike typer, forklarer fagtermer og beskriver hvordan en varmepumpe bør driftes for å oppnå best mulig besparelse.
