325.08 Radiatorer – typer og koblinger

325.08 Radiatorer – typer og koblinger

Se også 325.07 og 325.09.

Typer

Leverandørene har et stort spekter av ulike radiatorer, tilpasset de fleste miljøer. De fleste produsenter kan dessuten tilby skreddersydde løsninger og farger.

Radiatorene deles gjerne inn etter

• type: valg av fronter, ventilsett, fasong, farge
• lengde: valg av bredde på radiatoren, standard fra 400–3 000 mm avhengig av type
• høyde: valg av tilpasset høyde, standard fra 200–900 mm
• tykkelse: valg av riktig effekt basert på radiatorens tykkelse (antall paneler/ribber) – bygge­mål fra vegg kan variere fra 50–180 mm
• spesialitet: valg av vertikale (på høy-kant), buede, integrerte, designradiatorer, håndkletørkere og så videre

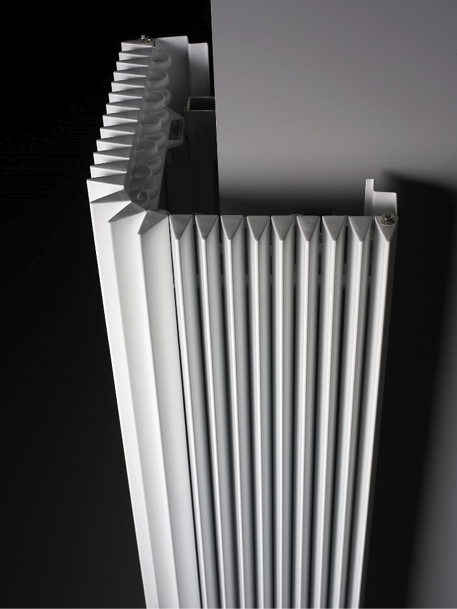

  Figur 1. Designradiator.

Tilkoblinger

Radiatorene kan kobles til på sidene og under, med ulike alternativer som må spesifiseres ved bestillingen.

Se Figur 4 med forslag til benevning av ulike koblingsalternativer. Andre benevninger kan forekomme og bestemmes av produsenten.
Flere typer kan leveres med ferdige ventilsett tilpasset rørsystem og rørføringer.

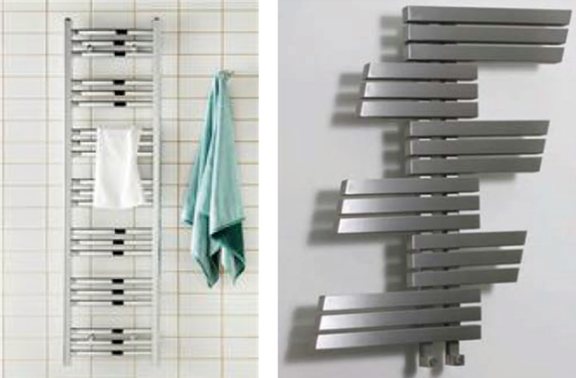

Figur 2. Ulike type håndkletørkere

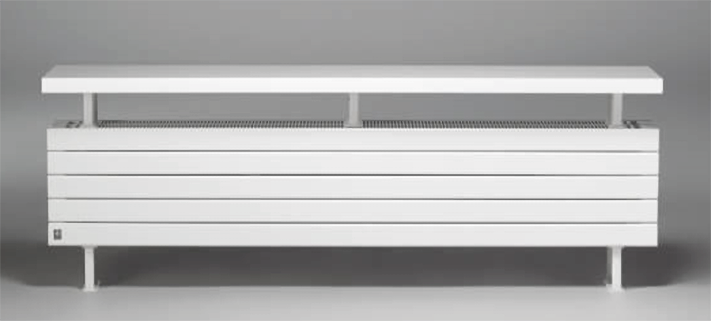

Figur 3. Benkeradiator fra Lyngson.

Bruk leverandørenes materiell for rett uttak av radiatorer.

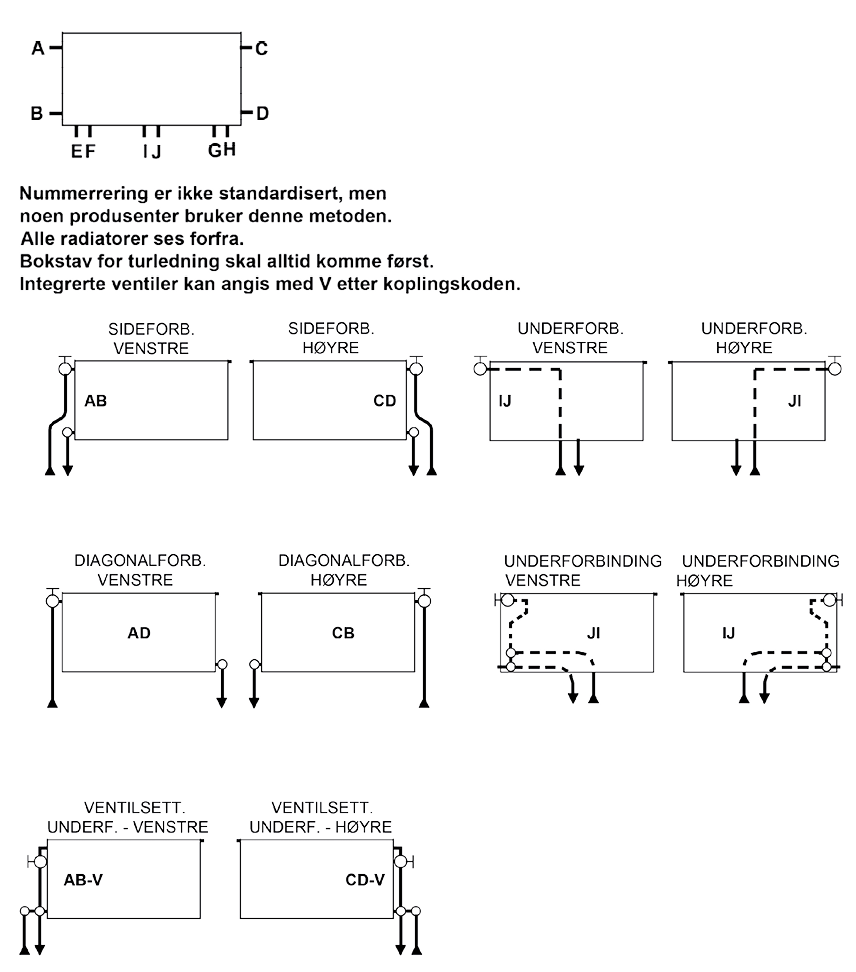

Figur 4. Koblingsalternativer for radiatorer og konvektorer.
