325.09 Konvektorer

Varmeoverføring

Varme kan overføres fra ett sted med høyere temperatur til et sted med lavere temperatur på tre måter:

Ved stråling	- stråling er denne sammenheng direkte overføring av varme fra et stoff/væske til luft. All energi er i utgangspunktet strålingsvarme fra sola.
Ved ledning	- varmen forflytter seg ved at atomer og molekyler beveger seg i faste stoffer eller kollidere med hverandre i væsker og gasser. Høytemperatur = raske bevegelser og rask overføring av varme. Varmeledning eller varmestrøm skjer for eksempel når varmen brer seg gjennom en vegg med forskjellige materialer med ulike varmeledningsevner.
Ved konveksjon	- varmen overføres ved at det oppstår en sirkulasjon av molekyler i stoffet eller væsken når det tilføres energi- Prosessen kan sammenliknes med det som skjer i en varmeveksler.

Fra de fleste varmeavgivere vil varmen overføres som en kombinasjon av to eller tre måter.

Plassering

Son navnet tilsier, overføres mesterparten av varmen fra en konvektor som konveksjon. Luften rundt ribben i konvektoren blir varmet opp, slik at den stiger, og presser den kjølige luften nedover og under konvektoren. Fordi den overfører varme ved minimal stråling, er en konvektor lettere å plassere innredningdmessig enn en radiator. En konvektor vil effektivt hindre kald trekk fra vinduer og glassfasader og kan felles ned i gulvet. Den kan plasseres bak møbler og kles inn eller utformes som et fastmontert møbel, som for eksempel en sittebenk i en garderobe.

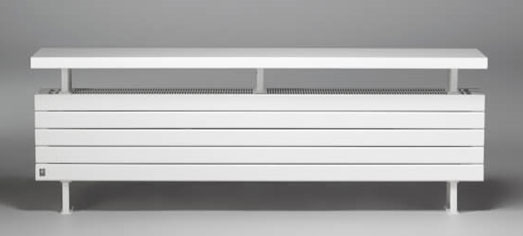

Figur 1. Konvektor som sittebenk.

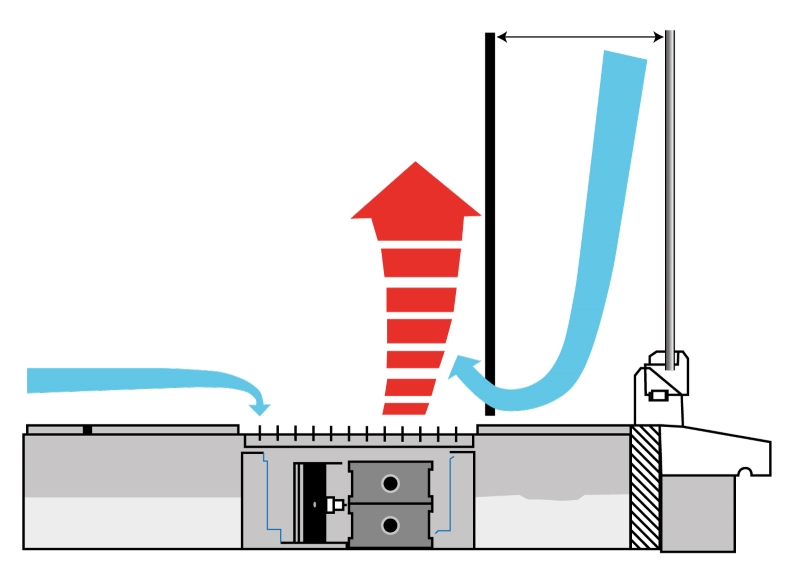

Figur 2. Funksjonsprinsipp. OBS: Det må avsettes tilstrekkelig plass for gardiner.

Det eneste vi må passe på, er at det er gode avstand rundt konvektoren, slik at luftsirkulasjonen ikke hindres. Gardiner kan være et hinder for god sirkulasjon.

Typer og størrelser

Den opprinnelige konvektoren var et ribberør, et strålrør som hadde påsveisede, spiralformede ringer for å øke overføringsflaten. Ribberør benyttes ennå, enten som frittstående i lager- og industribygg eller skjult i kabinetter, og bygger på samme prinsipp som en varmeveksler (325.47).

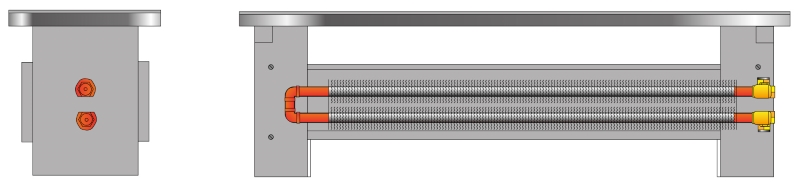

Figur 3. Ribberør.

Ristene leveres i farget aluminimum, treverk eller rustfritt stål. De er enkle å fjerne, noen er til å rulle av og på, for lettere å komme til for renhold.
Konvektorene kan leveres med egen lufttilførsel som sikrer en god løsning der lufttilgangen kan være hindret.

Det finnes også konvektorer som er beregnet på lave vanntemperaturer og som derfor enkelt kan kombineres med gulvvarmeanlegg uten ekstra kurs.

Horisontalt monerte konvektorer leveres gjerne i følgende størrelser:

Dybde		50–255 mm
Høyde		70–280 mm
Lengde		400–6000 mm

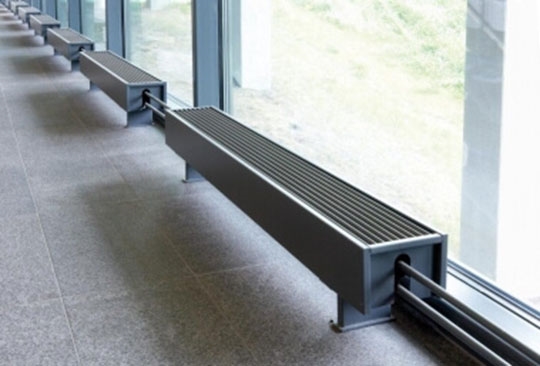

Figur 4. I moderne konvektorer benyttes gjerne lameller i aluminium.

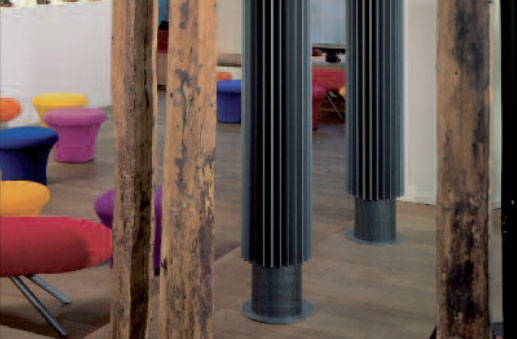

Figur 5. Konvektorene kan også monteres vertikalt som søyler.

Tilkoblinger

Konvektorene tilkoples på samme måte som radiatorer, se alternativer i 325.08. Det lages også spesialventiler for ulike formål.

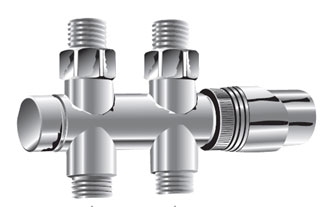

Figur 6.
