325.10 Viftekonvektorer og varmluftsvifter

Se også 325.09.



Viftekonvektorer og varmluftsvifter from VVSTV on Vimeo.

Generelt

En viftekonvektor (fancoil) er en "konvektor/radiator/varmebatteri" med en stillegående vifte. Viften gjør at varmen sprer seg fort i rommet og at oppvarmingen tar kortere tid enn med en vanlig konvektor. Viftekonvektoren kan sammenliknes med en elektrisk vifteovn, men varmen fra konvektoren kjennes mer behagelig. I likhet med vifteovnen vil viftekonvektoren raskt kunne regulere varmen, i motsetning til en radiator eller konvektor. Tidligere ble viftekonvektorer mest brukt i næringsbygg, men støysvake vifter har medvirket til at de nå er et godt alternativ også i boliger. Viften medvirker også til at luften kjennes bedre ved at den er i raskere bevegelse og virker kjølende på sommerstid.

Viftekonvektoren er en effektiv varmeavgiver på grunn av raskere reguleringsmuligheter. De utstyres med termostatstyring og viftehastighetsstyring som kan overstyres ved behov. I næringsbygg vil det være aktuelt å legge både varmtvann og kjølevann til konvektoren for å kunne dra nytte av kjøleeffekten om sommeren. Det lages spesielle konvektorer for 4-rørs tilkopling. Viften har et lavt strømforbruk, ca. 20–50 W for vanlige boligkonvektorer. Lydnivået varierer fra 20 til 40 dB avhengig av type og viftehastighet.

Dimensjonering av viftekonvektoren

De vanlige dimensjoneringskriteriene legges til grunn ved beregning av viftekonvektoren. Du skal passe på å velge den så stor at den sjelden bør gå på full viftehastighet. Ved normal bru bør den gå på laveste hastighet for å unngå sjenerende viftestøy over lengere perioder. Leverandørene har tabeller for rett uttak av konvektor.

Turtemperaturen har stor betydning for størrelsen på konvektoren. En viftekonvektor som typisk gir 4 kW ved temperatur på 70/60 °C vil kun gi 2,5 kW ved 50/60 °C og 1,2 kW ved 35/25 °C.
Kjøleeffekten på samme konvektor vil være ca. 1,8 kW.

Plassering av viftekonvektoren

Plasseringsalternativene er de samme som for vanlige konvektorer: på vegg, på gulv, nedfelt i gulv eller, innebygget i kabinetter og innredninger.

Mål

Viftekonvektoren fås i ulike typer og størrelser. På grunn av viften vil viftekonvektoren bli noe dypere enn en vanlig konvektor, men de lages også i slimline-versjoner ned til ca. 10 cm tykkelse.

Et typisk veggmontert kabinett for boligmarkedet vil være ca. 70 x 50 x 15 cm (lengde x høyde x dybde).

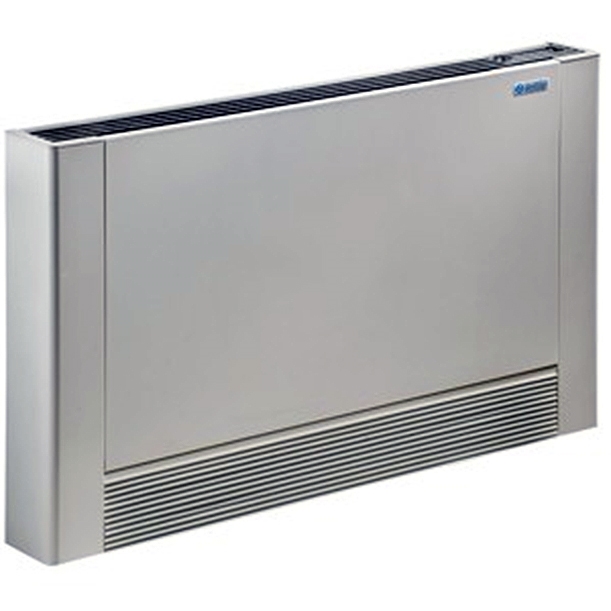

Figur 1. Viftekonvektor.

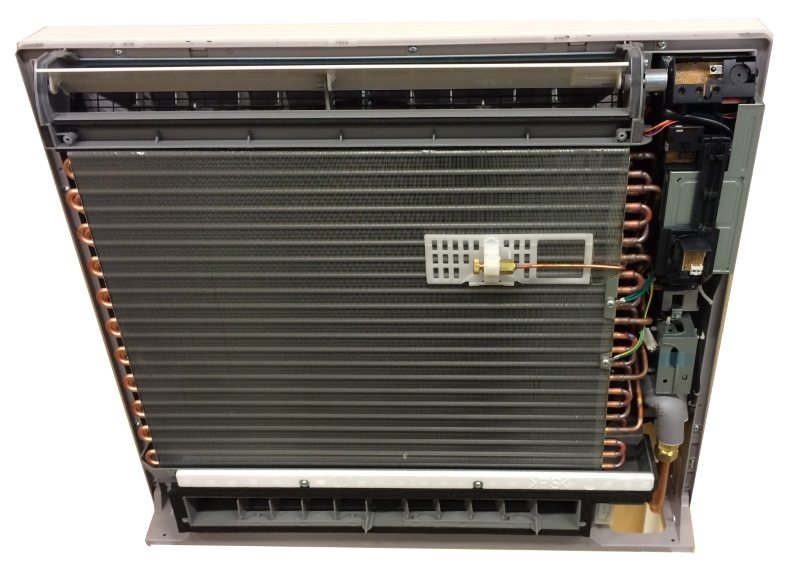

Figur 2. Innmat i en viftekonvektor.

Varmluftsvifter

En varmluftsvifte er bygget over samme prinsipp som en viftekonvektor, men er en betegnelse som benyttes for større og mer robuste varmeavgivere beregnet på lager, industri og andre næringslokaler samt i landbruket.

Varmluftsviftene kan monteres på vegg eller i tak. Viftene har stor kapasitet og kaster luften lenger (10–25 meter) enn en vanlige viftekonvektor og har et noe høyere lydnivå (40–60 dB).

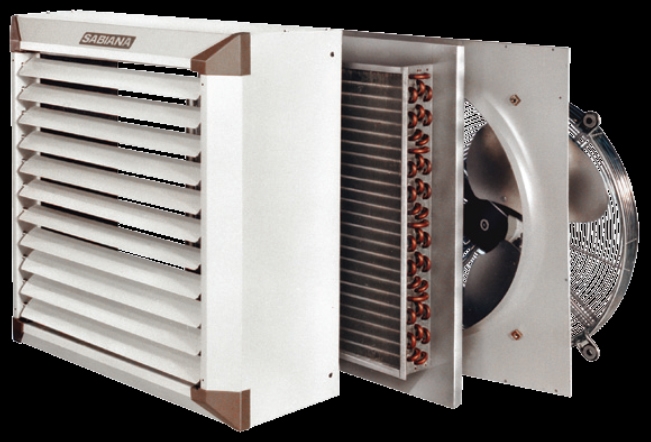

Figur 3. Elementer i en viftekonvektor.

Moderne varmluftsvifter lages i EPP - Ekspandert polypropen, som er et slitesterkt og korrosjonsfritt materiale.



Figur 4. Varmluftsvifte.

Luftporter/luftgardiner

En spesiell form for varmevifte er varmluftsportene (også kjøleporter). Det kan være energiøkonomisk å etabelere et skarpt, effektivt temperaturskille mellom uteluft og inneluft eller mellom to rom med svært forskjellige temperaturer. Luftstrømmen bør dekke mest mulig av åpningen og være mest mulig jevn.

Viften har mange hastigheter og kan ha et lydnivå på over 60 dB på høyeste hastighet. Luftportene kan monteres horisontalt over åpningen (vanlig maks. høyde ca. 3,5 meter) eller vertikalt på hver side av åpningen.

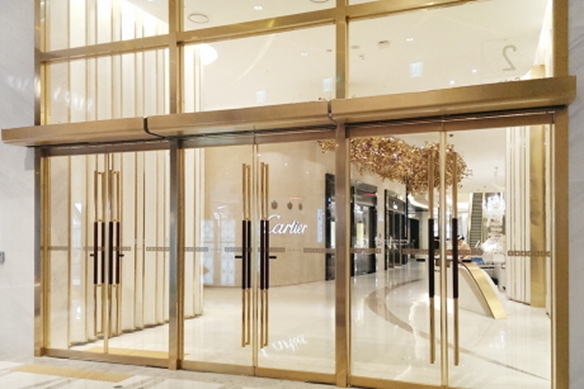

Figur 5. Eksempel på luftport.
