325.13 Kombinasjon ettrørsanlegg – torørsanlegg og gulvvarme

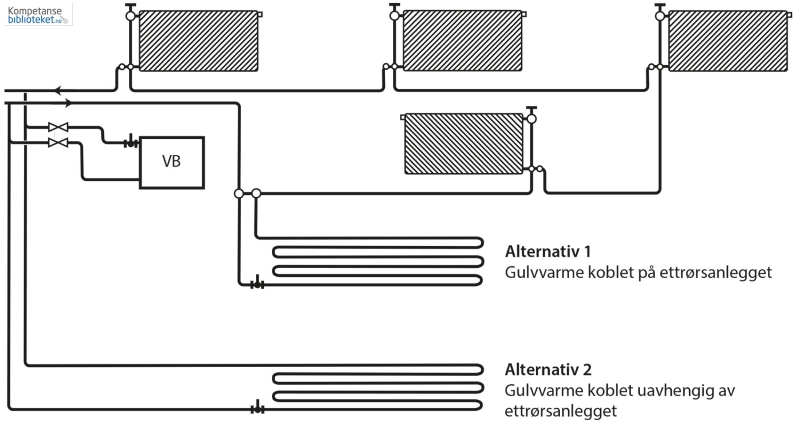

Figuren viser ettrørsanlegg for radiatorene og torørssystem til gulvvarme og varmebatteri.

Gulvvarmen kan leveres med ventiler som gjør at den kan koples mot gulvvarmen:

På badet er det behov for gulvvarme hele året. Alternativ 1 betyr at rørene i hele ettrørssløyfen står varme hele året. Løsningen krever derfor mer energi enn om gulvvarmen har en egen kurs, alternativ 2.

Til rørnettet kan brukes PEX-rør, galvaniserte lette stråler, kopperrør eller andre rørtyper som tåler langtidstemperaturer på minst 70 °C. Brukes galvaniserte rør og kopperrør i samme rørnett, må det være en sperre (en messigdel) som hindre galvaniske strømmer og korrosjon.

Det finnes også alternativer for at gulvvarmen kan tilkoples radiatorsystemet med spesielle fordeler med blandeventil op pumpe. Dette er særlig aktuelt i forbindelse med gulvvarme i baderom.
