325.21 Montering av pumper
325.21 Montering av pumper
Pumper til vannbårne energianlegg leveres i to hovedtyper:
- Våtløpere
- Tørrløpere
Selv om våtløperne er de mest dominerende, vil det i enkelte tilfeller vær riktig å velge tørrløpere som nevnt nedenfor.
Våtløpere
En våtløper-pumpe har pumpe og motor sammenbygd i en felles enhet også kalt kapsel (helkapslet pumpe). Vannet strømmer gjennom deler av motoren og smører lagrene.
Våtløperen monteres direkte i rørnettet og har som regel mulighet for å stille hastighet og løftehøyde (turtallsregulert).
Husk at du aldri må montere en våtløperpumpe med akselen vertikal.
Monteres kun med vannrett i aksling:

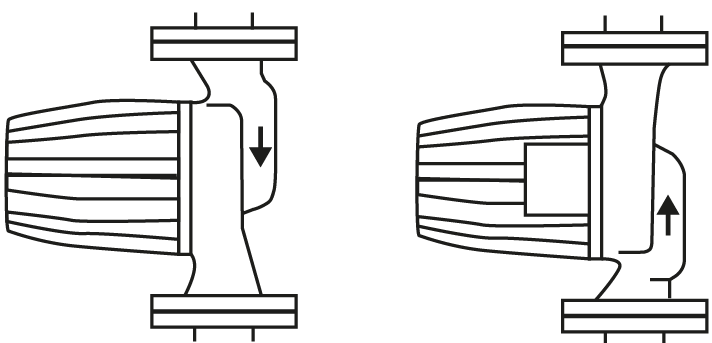

Figur 1. Korrekt montering av våtløperpumpe.
Aldri loddrett:

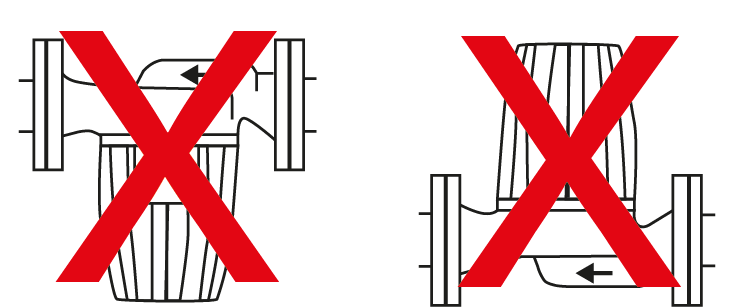

Figur 2. Feil montering av vårløperpumpe.
Tørrløpere
- En tørrløper-pumpe har motor og pumpehus adskilt ved en aksel.
- Akselen kan være hel eller delt med en kopling og roterer i en akseltetting eller pakkboks.
- Tørrløper-pumpa er mindre følsom for urenheter i vannet eller for kjemikalier og brukes f.eks. gjerne ved glykolholdig vann i isvannsanlegg.

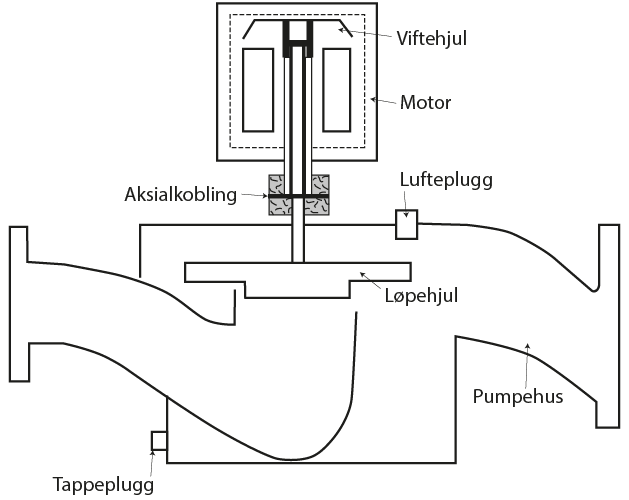

Figur 3. Oppbygning av en tørrløperpumpe.
Sammenkopling av pumper
- Pumper kan seriekoples eller parallellkoples.
- Seriekoplede pumper gir tilnærmet samme vannmengde som den ene av pumpene, men større trykkløft.
- Parallellkoplede pumper gir tilnærmet samme trykk, men større vannmengde enn en av pumpene.
Ved bestilling av pumpe må du oppgi følgende data:
- Vannmengde (i m3/h eller l/s)
- Løftehøyde (i mVS)
- Strømtilkobling (1-fas/3-fas, 230/400 volt)
- Medium (vann, vann/glykol, isvann)
- Medietemperatur (i °C)
- Anslutningsdimensjon (i tommer eller DN)
- Byggelengde (i mm) (ved utskifting)
- Spesielle krav (regulering/automatikk/energimerking,
se 325.22) - Pumpetype (våtløper/tørrløper)
Generelle råd:
- Pumpen(e) plasseres på turledningen så nær energiomformeren som mulig (for å unngå undertrykk i anlegget)
- Pumpen skal ha avstengningsventiler på begge sider
- Pumpen bør ikke kjøres uten medium
- Følg monteringsanvisningen
- Velg pumpe med turtallsregulering
- Husk isolasjon og støydemping
- Er du usikker på valg av pumpe, rådfør deg med leverandøren
