325.31 Montering av ­trykkekspansjonskar

325.31 Montering av ­trykkekspansjonskar

Generelt

Ekspansjonssystemet skal:

• Ta imot utvidelsen av vannet når det varmes opp.
• Sørge for et jevnt trykk i varmeanlegget.
• Hindre sikkerhetsventil på varmtvannsberederen i å lekke ved hindret tilbakestrømning (vannmåler, trykkreduksjonsventil e.l.).

Komponenter og montering

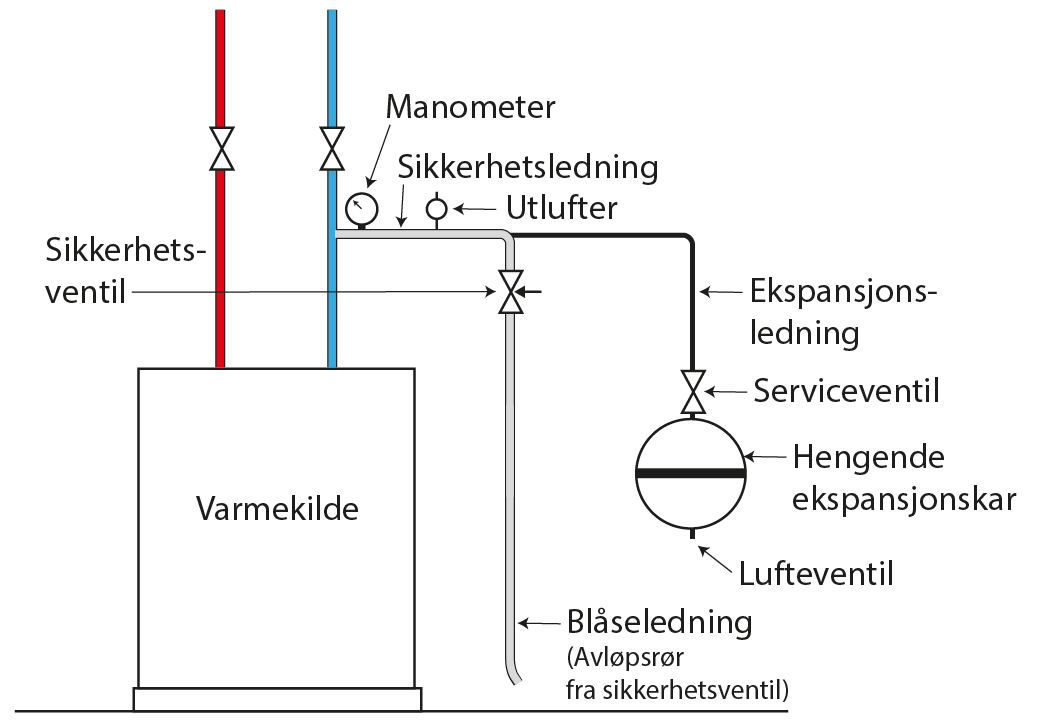

Figur 1. Riktig plassering av ekspansjonskar («hengende») med ­serviceventil.

I et varmeanlegg er typisk trykket på det laveste om sommeren (lav temperatur) og på det høyeste kaldeste vinterdag.

I et tappevannsanlegg er typisk trykket på det høyeste om morgenen før tapping og på det laveste like etter tapping av vann.

Husk:

• Trykkekspansjonskar for veggmontering med sideanslutning skal ha anslutningen vendt nedover for å hindre selvsirkulasjon.
• Ekspansjonskar som henger i rørnettet skal ha anslutningen vendt oppover.
• Det skal aldri monteres stengeventil på sikkerhetsledningen.
• Det skal alltid monteres stengeventil eller serviceventil på ekspansjonsledningen ved anslutningen til karet.
• Det skal plasseres utlufter på toppen av ekspansjonsledningen.
• Monter sikkerhetsventilene rett vei.
• Sikkerhetsventilen skal ikke åpnes for utlufting og tømming, smuss kan skade ventilen.
• Sikkerhetsventilen skal monteres høyere enn varmekilden.
• Sørg for at det er fritt løp, uten avstenging, mellom varmekilde og sikkerhetsventil.
• Legg ekspansjonsledningen slik at selvsirkulasjon unngås, lag eventuelt varmelås.
• Stengeventil foran ekspansjonskar bør være med uttapping for å gjøre karet trykkløst før måling av fortrykk (såkalt serviceventil).

NB! Alle kjeler/varmekilder med større effekt enn 100 kW skal ha
2 sikkerhetsventiler.

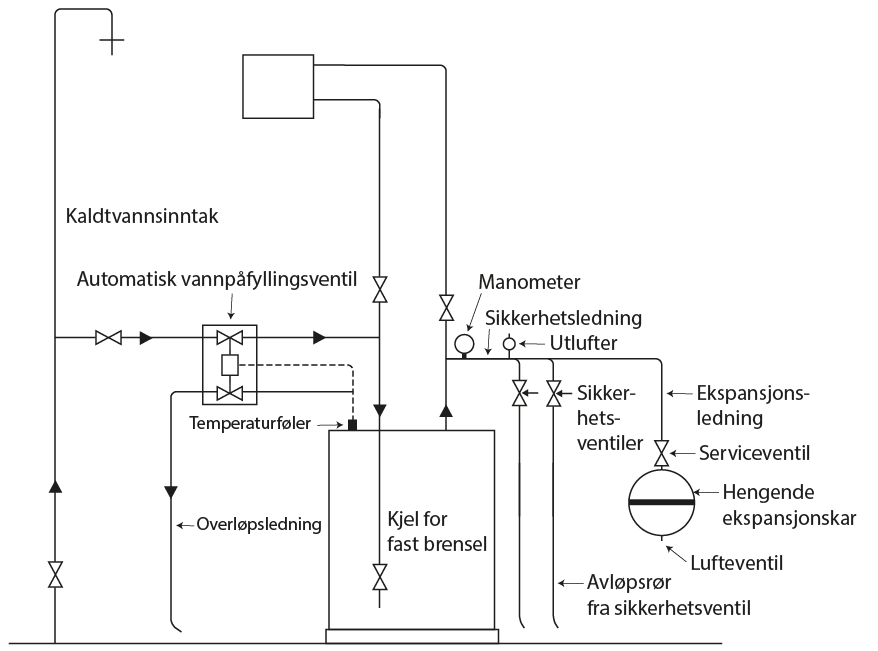

Monteres trykkekspansjonskar i anlegg med kjeler for fast brensel, skal anlegget utstyres med en automatisk vannpåfyllingsventil som styres av kjeltemperaturen.

Montering

• Ekspansjonskaret monteres helst på returledningen.
• Sjekk ladetrykket på karet (det skal være 0,2 bar over statisk høyde).
• Monter serviceventil foran ekspansjons-karet slik at karet kan stenges for service/utskifting.
• Monter manometer som er merket med min.- (ladetrykk), maks.- og blåsetrykk.
• Fyll opp anlegget til trykket på anlegget er 0,3 bar over ladetrykket på ekspansjonskaret.
• (I kjøleanlegg fylles det til ca. 5 % høyere trykk enn ladetrykk.)

Figur 2.

Drift

• Sjekk trykket på anlegget hver annen uke.
• Trykket skal være ned mot minimum når anlegget er kaldt og mot maksimum ved varmt anlegg.
• Noter anleggstrykket ved 0 °C utetemperatur og ved -10 °C utetemperatur.
• Hvis trykket har sunket, etterfyll vann til tidligere arbeidstrykk.

Vedlikehold

• Sjekk ladetrykket på ekspansjonskaret èn gang pr. år, steng serviceventilen og tøm ut vannet fra karet.
• Ladetrykket sjekkes med en trykkmåler og justeres ved å etterfylle luft med kompressor. Små kar kan tas med på bensinstasjonen og etterfylles der.
• Sjekk om membranen er defekt. Ta av hetten på luftventilen og trykk på ventilen med en fyrstikk e.l. Kommer det vann her, er membranen defekt og karet må skiftes.
• Karet monteres inn og systemet etterfylles med vann slik at trykket er på samme nivå som da karet ble koblet fra.

NB! Garantien på ekspansjonskaret kan bortfalle dersom vedlikeholdet ikke utføres som nevnt.

Trenger du å vite mer?

Se Prenøk-blader 4.5, 4.6, 4.22, 4.23, 4.25 og Varmenormen.
