325.32 Trykkekspansjonskar – overslagsberegninger
325.32 Trykkekspansjonskar – overslagsberegninger
Utvidelse ved oppvarming
Ekspansjonskarets viktigste oppgave er å sørge for at det økte vannvolumet har et sted å gjøre av seg når vannet blir varmet opp. Varmes vannet opp fra 4 °C til 100 °C, vil det utvide seg med 4 %.
Vannvolumet i anlegget må være kjent for å kunne foreta en beregning av ekspansjons-karets størrelse. Inneholder et anlegg 500 liter vann, vil økt vannvolum tilsvare:
500 · 4 % = 20 liter.
Dersom det ikke sørges for en mulighet for å kunne ta i mot det økte vannvolumet, vil trykket i anlegget øke så sterkt at det vil sprenges. I tillegg til ekspansjonskaret skal det monteres sikkerhetsventiler som skal åpne ved et bestemt trykk for å hindre sprenging og ulykker. Derfor er det viktig å ha stort nok ekspansjonskar og riktige tilpassede sikkerhetsventiler i varmeanlegget.
Vannmengder i varmeanlegg
En nøyaktig beregning av ekspansjonskarets størrelse, betinger at anleggets vannmengde beregnes så nøye som mulig. Ofte kan dette være vanskelig, spesielt ved rehabilitering av eldre anlegg.
For små anlegg kan følgende tabell benyttes for overslagsberegninger:
Nyere anlegg | Eldre anlegg | |
Radiatorer | 4 liter pr. kW | 6 liter pr. kW |
Rørledninger | 5 liter pr. kW | 10 liter pr. kW |
Kjeler* | Stålkjel: 6 liter pr. kW | Støpejernskjel: 3 liter pr. kW |
Gulvvarmeanlegg** | 3,2 liter pr. 100 liter vannvolum | - |
Gulvvarmeanlegg*** | 2,4 liter pr. 100 m2 gulvflate | - |
Eksempel 1:
Et nytt varmeanlegg med plateradiatorer har et effektbehov på
60 kW. Overslagsberegning av vannmengde:
Radiatorer: 60 · 4 = 240 liter
Rør: 60 · 5 = 300 liter
Kjel: 60 · 6 = 360 liter
Totalt vannvolum i anlegget = 900 liter
som tilsvarer et økt volum på ca. 900 · 4 % = 36 liter (høytemperaturanlegg)
Trykkforhold og utnyttelsesgrad

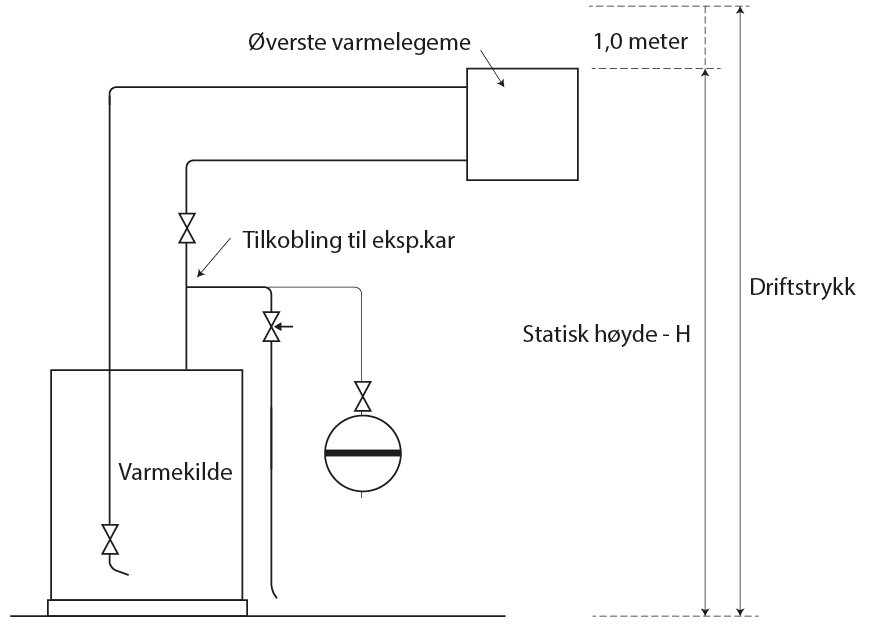

Ekspansjonskarets størrelse er ikke bare avhengig av vannutvidelsen, men også av det statiske trykket i anlegget.
- Statisk trykk = høyden fra laveste vann-stand til toppen av øverste varmelegeme.
- Driftstrykk = statisk trykk + 1 m.
- Blåsetrykk = åpningstrykk = maks tillatt driftstrykk, det vil si trykket når sikkerhetsven-tilene åpner.
- Utnyttelses graden = N = forholdet mellom differansen i blåsetrykk og driftstrykk (i absolutt trykk) over blåsetrykket, det vil si den delen av karets volum som kan utnyttes.
Eksempel 2:
I anlegget i eksempel 1 er driftstrykket 18 mVS dvs. 1,8 bar overtrykk = 2,8 bar absolutt trykk og sikkerhetsventilenes åpningstrykk er 3,0 bar overtrykk = 4,0 bar absolutt trykk.
Utnyttelsesgraden blir:
N = (4,0 - 2,8)/4,0 = 0,30 = 30 %.
Ekspansjonskarets minste størrelse blir:
V = 36/0,30 = 120 liter.
NB!
For små ekspansjonskar kan skape store driftsproblemer. Ta heller ut et for stort enn et for lite ekspansjonskar!
Husk forskjellen på ladetrykk for ekspansjonskar for varmeanlegg og tappevann!
Trenger du å vite mer?
Kontakt leverandøren.
